申请日2016.08.02
公开(公告)日2017.02.08
IPC分类号E03F5/04; E03C1/29
摘要
本实用新型是一种多功能积水处理器。本实用新型的目的是针对现有地漏部件存在的不足之处，提供一种具备管道调位、排水防臭功能的多功能积水处理器。本实用新型包括预埋套管、外圈和内圈，外圈设在预埋套管内，外圈与内圈均为双层环状结构，外圈上设有环形槽一，内圈上设有环形槽二，外圈与内圈相互交错配合，外圈与内圈之间设有限位结构，外圈、内圈与限位结构形成水流通道，楼层中的渗水经流水通道排入管道中;内圈的内壁呈圆形并与管道相配合，安装使用时管道插入到内圈的内壁中，外圈与内圈相互之间可以做圆周运动，实现管道位置的调整。本实用新型与现有的积水处理器相比，具有排水效果好、防臭放堵塞的特点。
权利要求书
1.一种多功能积水处理器，该多功能积水处理器包括预埋套管、外圈和内圈，外圈设在预埋套管内，其特征在于所述的外圈与内圈均为双层环状结构，外圈上设有环形槽一，内圈上设有环形槽二，外圈与内圈相互交错配合，外圈与内圈之间设有限位结构，外圈、内圈与限位结构形成水流通道，外圈与内圈相互之间可以做圆周运动。
2.根据权利要求1所述的一种多功能积水处理器，其特征在于所述的外圈上设有外环一和内环一，外环一的底部与内环一的底部相互连接，限位结构设在外圈的内环一的内侧面或外侧面或外环一的内侧面上，外圈上的限位结构与内圈相配合。
3.根据权利要求1所述的一种多功能积水处理器，其特征在于所述的内圈上设有外环二和内环二，外环二的底部与内环二的底部相连接，限位结构设在外环二的内侧面或外侧面或内环二的外侧面上，内圈上的限位结构与外圈相配合。
4.根据权利要求2所述的一种多功能积水 处理器，其特征在于所述的限位结构设在外圈外环一的内侧面上，限位结构包括若干个凸条，凸条的端部连线呈圆形，凸条抵在内圈外环二的外侧面上，外圈的外环一、内圈的外环二、外圈的内环一、内圈的内环二之间形成流水通道。
5.根据权利要求2所述的一种多功能积水处理器，其特征在于所述的限位结构设在外圈内环一的外侧面上，限位结构包括若干个圆柱，圆柱的端部连线为圆形，圆柱的端部抵在内圈的外环二的内侧面上，外圈的外环一、内圈的外环二、外圈的内环一、内圈的内环二之间形成流水通道。
6.根据权利要求1至5中任一项所述的一种多功能积水处理器，其特征在于所述的外圈与内圈之间设有定位结构，内圈的外环二与外圈上环形槽一的底部留有空隙，外圈的内环一与内圈上环形槽二的底部留有空隙，外圈与内圈之间形成水流通道。
7.根据权利要求1所述的一种多功能积水处理器，其特征在于所述的限位结构采用若干个凸条、圆柱或弧形柱形状。
8.一种多功能积水处理器，该多功能积水处理器包括预埋套管、外圈和内圈，外圈设在预埋套管内，其特征在于所述的外圈与内圈均为双层环状结构，外圈上设有环形槽一，内圈上设有环形槽二，外圈与内圈相互交错配合，外圈的内环或内圈的外环采用凹凸结构，外圈与内圈之间形成水流通道。
9.根据权利要求8所述的一种多功能积水处理器，其特征在于所述的外圈包括外环一和内环一，外环一与内环一偏心设置;内圈包括外环二和内环二，外环二与内环二偏心设置，环形槽一或环形槽二的底部设有定位结构，内环一的端部与环形槽二的底部留有空隙，外环二的端部与环形槽一的底部留有空隙，外圈与内圈之间形成流水通道。
10.根据权利要求1至5、7至9中任一项所述的一种多功能积水处理器，其特征在于所述外圈的外环一的端部设有进水口;所述内圈上设有凸耳。
说明书
一种多功能积水处理器
技术领域
本实用新型涉及建筑用地漏防臭设施，具体是一种多功能积水处理器。
背景技术
排水系统是现代建筑中很重要的一部分。在新楼房建筑工程中，卫生间、厨房、洗涤间及阳台等一切有排水要求的地方，其管道一般都要穿过楼板安装。传统的做法是在楼板上预留大于管道外径50mm的孔洞，待管道安装完毕后，再将管道外壁周围与孔洞内壁间的空隙托模用砼分次填补。填补空隙的操作施工繁难，工序复杂，费事费时，工效低，成本高，填补时易漏浆，很难清理，填补后影响外观，且底部又不平整，极易造成管道四周的渗漏。发明专利200810121841.2中公开了一种预埋接头套管，预埋接头套管预埋在建筑楼层中，用于管道的安装对接，但预埋接头套管固定后不能调位，也不能排出地面渗漏的积水;申请号为200620103424.1的实用新型专利中公开了一种可变可调防水预埋座，座体内设有二级方向调节器，二级方向调节器上设有集水孔，在建筑时预埋，安装管道时通过二级方向调节器实现管道的安装调节，管道内的臭气也随排漏孔返流回来，无法防臭;申请号201420382323.7的实用新型公开了一种可带地漏可防臭气可防水可定位的多功能套筒，该多功能套筒由外座体、夹心轮和内轮组成，外座体固定在楼层内，偏心设置的夹心轮与内轮套设在外座体内，用于管道安装时的调位，外座体的管壁内设有U型导水槽，外部的渗水通过U型导水槽排出，该多功能套筒的缺点在于：上座体内设有存水弯，但施工时水泥、沙浆易掉落产生封堵，很难清理，使用后表面脏物流入易堵，管道内排放的污物也易进入，造成堵塞，导致臭气溢出。
发明内容
本实用新型的目的是针对现有积水处理器部件存在的不足之处，提供一种具备管道调位、积水排放、防漏防臭功能的多功能积水处理器。
本实用新型是通过如下方式完成的：一种多功能积水处理器，该多功能积水处理器包括预埋套管、外圈和内圈，外圈设在预埋套管内，外圈与内圈均为双层环状结构，外圈上设有环形槽一，内圈上设有环形槽二，外圈与内圈相互交错配合，外圈与内圈之间设有限位结构，外圈、内圈与限位结构形成水流通道，楼层中的渗水经流水通道排入管道中;内圈的内壁呈圆形并与管道相配合，安装使用时管道插入到内圈的内壁中，外圈与内圈相互 之间可以做圆周运动，实现管道位置的调整。
在所述的一种多功能积水处理器中，所述的外圈上设有外环一和内环一，外环一的底部与内环一的底部相互连接，限位结构设在外圈的内环一的内侧面或外侧面或外环一的内侧面上，外圈上的限位结构与内圈相配合，外圈的外环一、内圈的外环二、外圈的内环一、内圈的内环二以及限位结构形成S型的水流通道，渗水从外圈进入水流通道排出;外圈的环形槽一内有存水，有效防止臭气散发。
在所述的一种多功能积水处理器中，所述的内圈上设有外环二和内环二，外环二的底部与内环二的底部相连接，限位结构设在外环二的内侧面或外侧面或内环二的外侧面上，内圈上的限位结构与外圈相配合，外圈的外环一、内圈的外环二、外圈的内环一、内圈的内环二以及限位结构形成S型的水流通道，渗水从外圈进入水流通道排出;外圈的环形槽一内有存水，有效防止臭气散发。
在所述的一种多功能积水处理器中，所述的限位结构设在外圈外环一的内侧面上，限位结构包括若干个凸条，凸条的端部连线呈圆形，凸条抵在内圈外环二的外侧面上，外圈的外环一、内圈的外环二、外圈的内环一、内圈的内环二之间形成流水通道，从外部渗入的水经流水通道排入管道中排出。
在所述的一种多功能积水处理器中，所述的多功能积水处理器还包括定位结构，所述的定位结构设在凸条上，内圈的外环二与定位结构相配合。
在所述的一种多功能积水处理器中，所述的限位结构设在外圈内环一的外侧面上，限位结构包括若干个圆柱，圆柱的端部连线为圆形，圆柱的端部抵在内圈的外环二的内侧面上，外圈的外环一、内圈的外环二、外圈的内环一、内圈的内环二之间形成流水通道，从外部渗入的水经流水通道排入管道中排出。
在所述的一种多功能积水处理器中，所述的内圈上设有定位结构，定位结构设在内圈的底部，外圈的内环一与定位结构相配合。
在所述的一种多功能积水处理器中，所述的限位结构设在内圈外环二的外侧面上，限位结构与外圈的外环一的内侧面相接触。
在所述的一种多功能积水处理器中，所述的限位结构设在内圈外环二的内侧面上，限位结构与外圈的内环一的外侧面相接触。
在所述的一种多功能积水处理器中，所述的限位结构设在外圈内环二的外侧面上，限位结构与外圈的内环一的内侧面相接触。
在所述的一种多功能积水处理器中，所述的限位结构端部连线为圆弧。
在所述的一种多功能积水处理器中，所述的限位结构采用若干个凸条、圆柱或弧形柱形状。
一种多功能积水处理器，该多功能积水处理器包括预埋套管、外圈和内圈，外圈设在 预埋套管内，外圈与内圈均为双层环状结构，外圈上设有环形槽一，内圈上设有环形槽二，外圈与内圈相互交错配合，外圈的内环或内圈的外环采用凹凸结构，外圈与内圈之间形成水流通道。
在所述的一种多功能积水处理器中，所述的外圈包括外环一和内环一，其中内环一采用凹凸结构，内圈上环形槽二的底部设有定位结构，内环一的端部与定位结构相配合，内环一的端部与环形槽二的底部留有空隙，外环二的端部与环形槽一的底部留有空隙，外圈与内圈之间形成流水通道，渗入到外圈内的水经流水通道排放。
在所述的一种多功能积水处理器中，所述外圈的外环一与内环一偏心设置，外圈的底部设有定位结构，定位结构与插入的内圈相配合，转动内圈，调整内圈上内环二的圆形内壁的位置。
在所述的一种多功能积水处理器中，所述内圈的外环二与内环二偏心设置，内圈的底部设有定位结构，定位结构与插入的外圈相配合。
在所述的一种多功能积水处理器中，所述内圈上设有凸耳，便于手抓转动内圈进行调位。
在所述的一种多功能积水处理器中，所述外圈的外环一的端部设有进水口，楼层内的渗水经进水口进入流水通道。

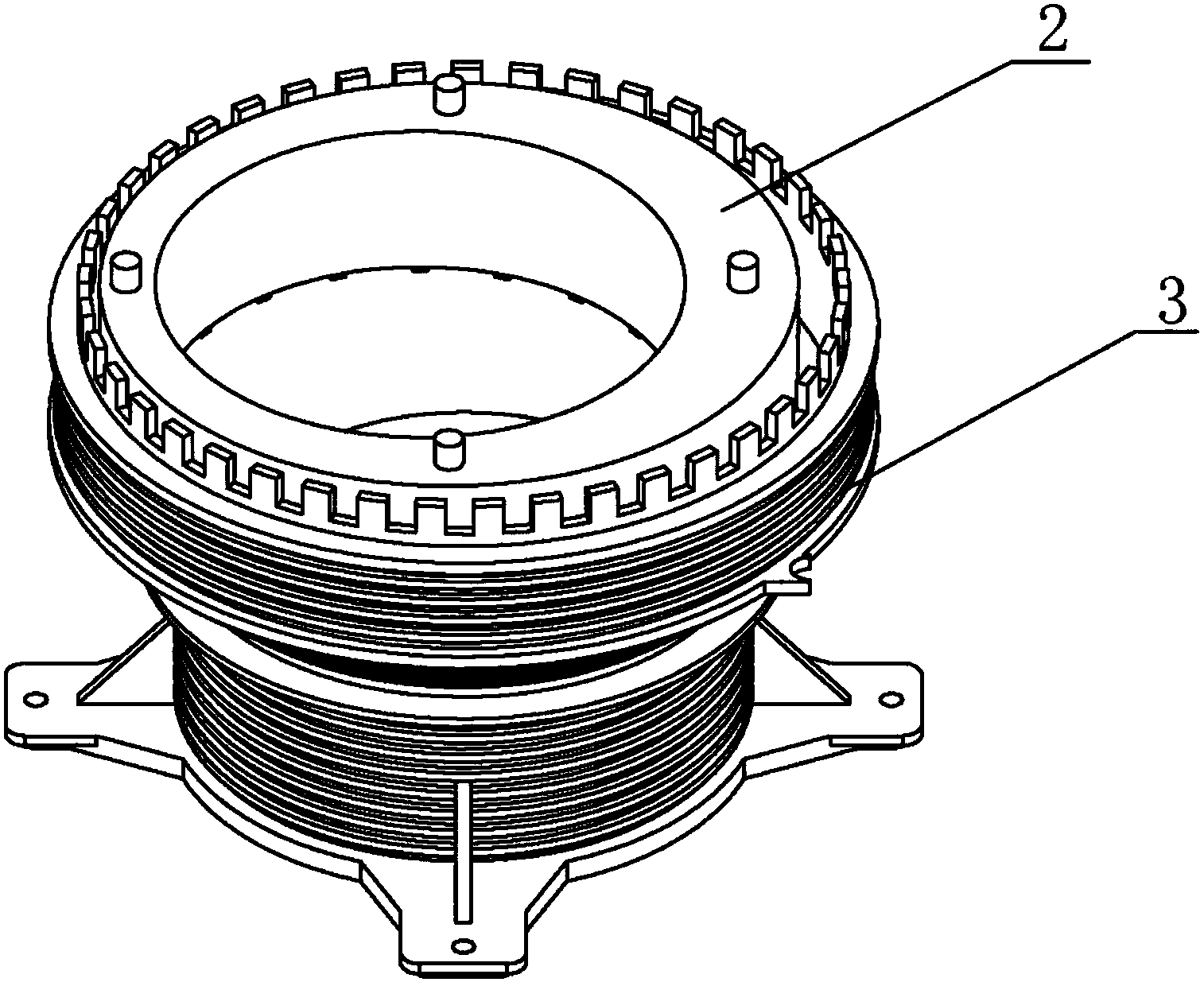

将本实用新型应用于建筑排水系统中时，将预埋套管预埋在楼层的底板内，将外圈与内圈放入预埋套管内，外圈的外环一、内圈的外环二、外圈的内环一、内圈的内环二以及限位结构形成S型的水流通道，渗水从外圈1进入水流通道排出，与管道内污水、污物分离，外圈的环形槽一内有存水，避免堵塞发臭;内圈的内环二的内壁为圆形，与待插入的管道相配合，外圈与内圈采用偏心结构，可以调整管道位置，方便实用。
本实用新型与现有的积水处理器相比，具有排水效果好、防臭防堵塞的特点。
