申请日2018.03.23
公开(公告)日2019.01.01
IPC分类号C02F3/28; C02F3/34; C02F1/00; B05B1/08
摘要
本实用新型涉及一种脉冲布水管路、脉冲布水器及污水处理系统，该脉冲布水管路包括脉冲主管道、布水管道和阻力管道;脉冲主管道的进液端用于连接脉冲布水器主体的出液管道，脉冲主管道的出液端连接布水管道的进液端;布水管道上设有多个布水孔，布水管道呈平直铺设;阻力管道整体上呈弯折状，阻力管道与布水管道的出液端连接，阻力管道的出液端的端部设有出液口。当上述脉冲布水管路中的某根布水管道的部分布水孔出现堵塞时，污水可从阻力管道的出液口流出，而不影响整个污水处理系统的使用;同时阻力管道在弯折部存在局部阻力，会使污水流对布水孔形成冲刷，促使堵塞的布水孔最终恢复畅通，方便且能够有效解决布水管道的堵塞问题。
权利要求书
1.一种脉冲布水管路，其特征在于，包括脉冲主管道、布水管道和阻力管道;
所述脉冲主管道的进液端用于连接脉冲布水器主体的出液管道;所述脉冲主管道的出液端连接布水管道的进液端;
所述布水管道上设有多个布水孔，所述布水管道为直管道;
所述阻力管道整体上呈弯折状，所述阻力管道与所述布水管道的出液端连接，所述阻力管道的端部设有出液口。
2.根据权利要求1所述的脉冲布水管路，其特征在于，所述布水管道包括第一分支布水管道和第二分支布水管道;
所述第一分支布水管道连接所述脉冲主管道;
所述第二分支布水管道有多个，多个所述第二分支布水管道分别与所述第一分支布水管道连接;
所述阻力管道有多个，多个所述阻力管道分别与所述第二分支布水管道一一对应设置。
3.根据权利要求2所述的脉冲布水管路，其特征在于，所述脉冲主管道的管内径大于所述第一分支布水管道的管内径，所述第一分支布水管道的管内径大于所述第二分支布水管道的管内径。
4.根据权利要求3所述的脉冲布水管路，其特征在于，所述阻力管道的管内径不大于所述第二分支布水管道的管内径，所述阻力管道的所述出液口的直径大于所述布水孔的直径。
5.根据权利要求1所述的脉冲布水管路，其特征在于，多个所述布水孔在所述布水管道上成排设置。
6.根据权利要求1至5任一项所述的脉冲布水管路，其特征在于，所述布水管道有多个，多个所述布水管道均与所述脉冲主管道连接。
7.一种脉冲布水器，其特征在于，包括脉冲布水器主体和权利要求1至6任一项所述的脉冲布水管路，所述脉冲主管道的进液端连接所述脉冲布水器主体的出液管道。
8.一种污水处理系统，其特征在于，包括污水处理池和权利要求7所述的脉冲布水器;
所述脉冲布水器主体用于使污水形成脉冲污水流;
多个所述布水管道和多个所述阻力管道均匀分布在所述污水处理池的底部以将所述脉冲污水流排入所述污水处理池内。
9.根据权利要求8所述的污水处理系统，其特征在于，所述阻力管道的所述出液口水平设置或倾斜朝下设置。
10.根据权利要求8或9所述的污水处理系统，其特征在于，所述污水处理池为厌氧池。
说明书
脉冲布水管路、脉冲布水器及污水处理系统
技术领域
本实用新型涉及环保领域，特别是涉及一种脉冲布水管路、脉冲布水器及污水处理系统。
背景技术
目前，脉冲布水器在污水处理方面已有应用，其能够形成脉冲水流，短时间大流量地将污水通过布水管道上的多个布水孔(大阻力配水方式)导入污水处理池的池底，池内的污泥受到冲击后会随之上升，从而使污水与污泥充分混合，污水就可以与污泥中的微生物充分接触，从而利用物生物有效处理污水。
但是，如图1和图2所示，在常规污水处理系统1中，脉冲布水管路的布水管道11包括连接脉冲主管道的第一分支布水管道111和分设于第一分支布水管道111上的多个第二分支布水管道112，第一分支布水管道111和第二分支布水管道112通常布设在厌氧池的底部，且多为平直铺设的直管结构，容易发生布水孔堵塞，其堵塞的主要原因如下：
(1)污水中有颗粒物，在使用一段时间后有可能堵塞布水孔;
(2)厌氧池内的微生物或污泥累积而堵塞布水孔;
(3)厌氧池暂停使用时间较长，导致污泥沉降于池体底部，覆盖或者填充布水管道等。
部分布水管道堵塞后，会影响向池内布水的均匀性，甚至影响脉冲布水器的使用。通常，布水管道堵塞后，需要将厌氧池的污水清除后，再对布水管道进行清理，该清理方式非常不方便。
实用新型内容
基于此，有必要提供一种能够方便且有效地解决布水管道上的布水孔发生堵塞问题的脉冲布水管路、脉冲布水器及污水处理系统。
一种脉冲布水管路，包括脉冲主管道、布水管道和阻力管道;
所述脉冲主管道的进液端用于连接脉冲布水器主体的出液管道;所述脉冲主管道的出液端连接布水管道的进液端;
所述布水管道上设有多个布水孔，所述布水管道为直管道;
所述阻力管道整体上呈弯折状，所述阻力管道与所述布水管道的出液端连接，所述阻力管道的端部设有出液口。
在其中一个实施例中，所述布水管道包括第一分支布水管道和第二分支布水管道;
所述第一分支布水管道连接所述脉冲主管道;
所述第二分支布水管道有多个，多个所述第二分支布水管道分别与所述第一分支布水管道连接;
所述阻力管道有多个，多个所述阻力管道分别与所述第二分支布水管道一一对应设置。
在其中一个实施例中，所述脉冲主管道的管内径大于所述第一分支布水管道的管内径，所述第一分支布水管道的管内径大于所述第二分支布水管道的管内径。
在其中一个实施例中，所述阻力管道的管内径不大于所述第二分支布水管道的管内径，所述阻力管道的所述出液口的直径大于所述布水孔的直径。
在其中一个实施例中，多个所述布水孔在所述布水管道上成排设置。
在其中一个实施例中，所述布水管道有多个，多个所述布水管道均与所述脉冲主管道连接。
一种脉冲布水器，包括脉冲布水器主体和上述所述的脉冲布水管路，所述脉冲主管道的进液端连接所述脉冲布水器主体的出液管道。

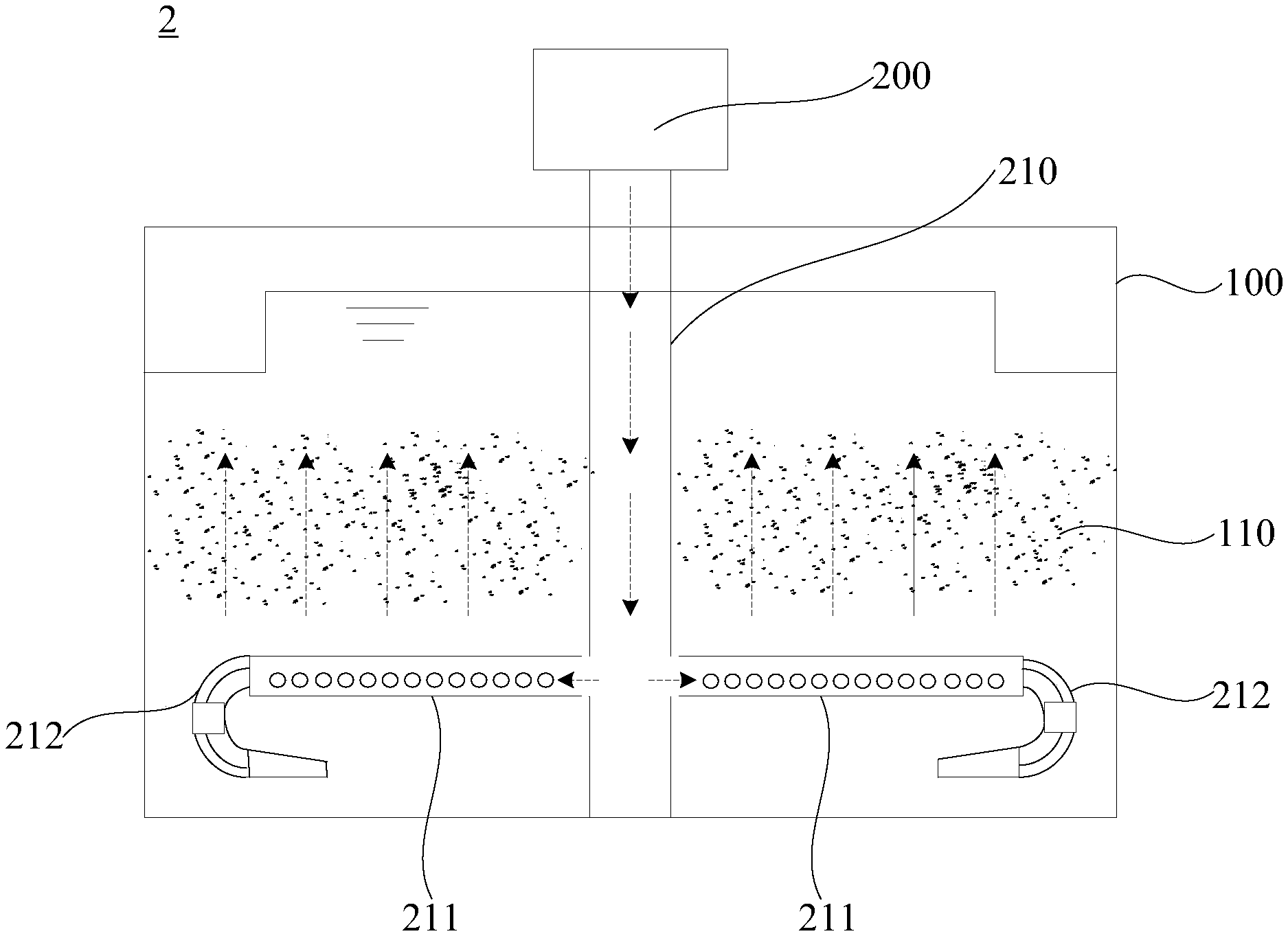

一种污水处理系统，包括污水处理池和上述所述的脉冲布水器;
所述脉冲布水器主体用于使污水形成脉冲污水流;
多个所述布水管道和多个所述阻力管道均匀分布在所述污水处理池的底部以将所述脉冲污水流排入所述污水处理池内。
在其中一个实施例中，所述阻力管道的所述出液口水平设置或倾斜朝下设置。
在其中一个实施例中，所述污水处理池为厌氧池。
上述脉冲布水管路包括依次连接的脉冲主管道、布水管道和阻力管道，其中，脉冲主管道的进液端用于连接脉冲布水器主体的出液管道以传送脉冲污水流;布水管道上设有多个布水孔，布水管道为直管道结构，用于尽可能均匀地向污水处理池内布水以提高污水处理池内的生化反应效果;阻力管道整体上呈弯折状，阻力管道的进液端与布水管道的出液端连接，阻力管道的端部设有出液口，由于呈弯折状的阻力管道的局部阻力，大部分污水流将仍然可以从布水孔中喷出(依然保持大阻力布水方式)以尽快保证向污水处理池内布水的均匀性，小部分污水流从阻力管道的出液口中流出并冲刷布水管道。当上述脉冲布水管路用于污水的厌氧处理时，上述脉冲布水管路正是由于在布水管道的末端增加呈弯折状的阻力管道，当某根布水管道的部分布水孔出现堵塞时，污水可从阻力管道的出液口流出，而不影响整个污水处理系统的使用;同时阻力管道在弯折部存在局部阻力，会使污水流对布水孔形成冲刷，促使堵塞的布水孔最终恢复畅通，方便且能够有效解决布水管道的堵塞问题。
包括上述脉冲布水管路的脉冲布水器和污水处理系统，能够有效解决布水管道的堵塞问题，推动脉冲布水器在污水厌氧处理领域的进一步应用。
