申请日2018.03.23
公开(公告)日2018.10.19
IPC分类号B60P3/36; E03B1/00
摘要
本实用新型公开了一种房车用生活废水回收利用装置，包括外壳，外壳上方连接有组合杆，组合杆下方连接有外杆，外杆的凹槽上设置有内杆，内杆一侧设置有旋转杆，旋转杆一侧连接有一号电机，内杆下方通过加热箱与支撑板连接，支撑板两侧通过滑杆与外壳内部两侧的滑槽连接，有益效果是：本装置通过设置有过滤板，能够过滤废水中的杂质，通过设置有电热箱，能够将过滤板上的杂质烘干，减少杂质的体积，增加过滤板的实用性，通过设置有试剂添加箱，能够对废水进行简单的净化，通过设置有泵机和出水管，能够通过连接管连接马桶进水口，在通过泵机将搅拌槽内净化后的废水通过出水管输送到马桶内进行使用，使得废水能够回收在利用。
权利要求书

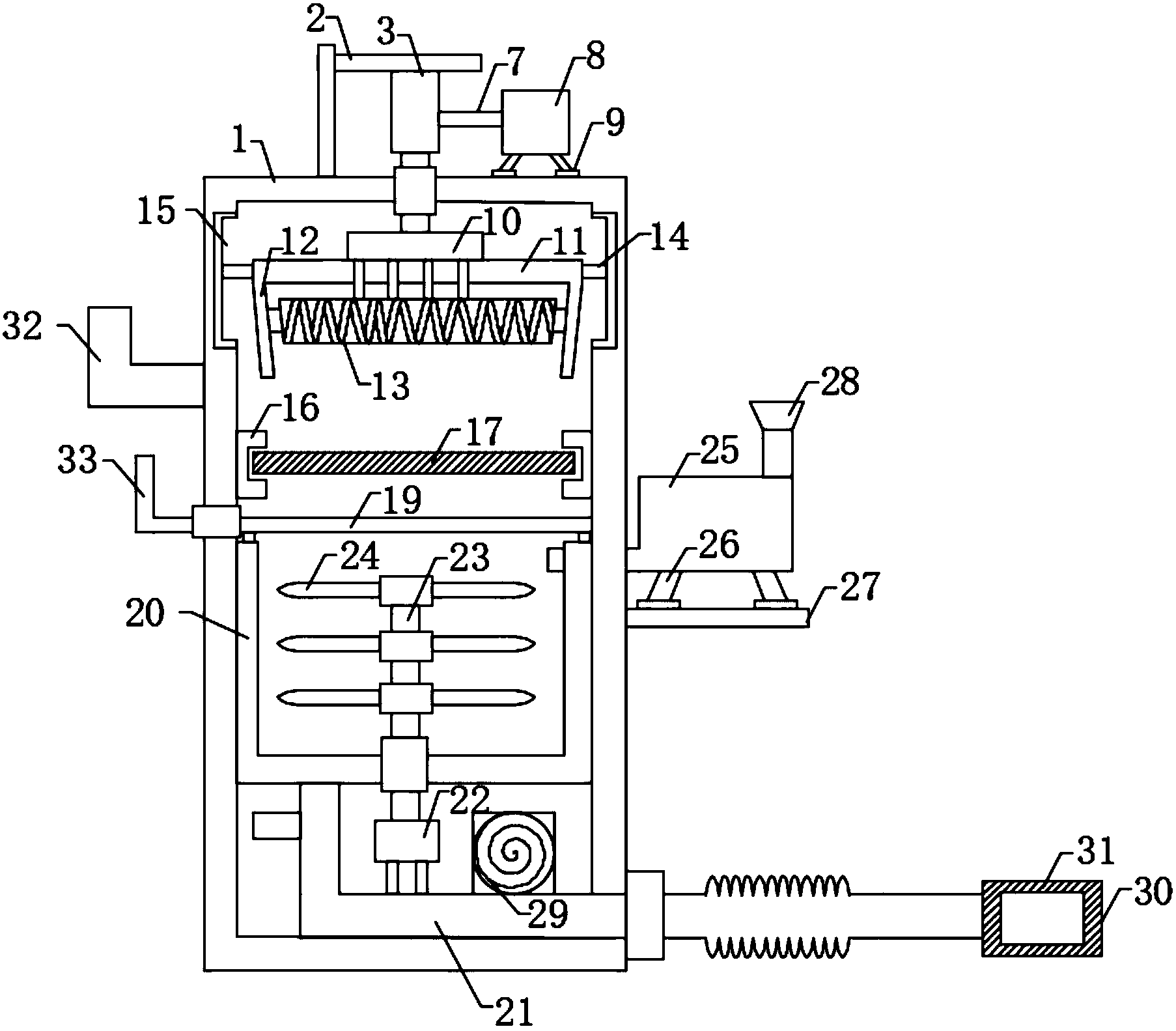

1.一种房车用生活废水回收利用装置，包括外壳(1)，其特征在于，所述外壳(1)上方连接有组合杆(2)，所述组合杆(2)下方连接有外杆(3)，所述外杆(3)的凹槽(4)上设置有内杆(5)，所述内杆(5)一侧设置有旋转杆(7)，所述旋转杆(7)一侧连接有一号电机(8)，所述内杆(5)下方通过加热箱(10)与支撑板(11)连接，所述支撑板(11)两侧通过滑杆(14)与外壳(1)内部两侧的滑槽(15)连接，所述加热箱(10)通过连接线与电热板(13)电性连接，所述电热板(13)下方设置有过滤板(17)，所述过滤板(17)两侧通过卡块(16)与外壳(1)连接，所述卡块(16)固定安装在外壳(1)内部两侧，所述过滤板(17)下方设置有挡板(19)，所述挡板(19)通过导向块连接有搅拌槽(20)，所述搅拌槽(20)下方连接有出水管(21)，所述出水管(21)上方通过连接杆连接有二号电机(22)，所述二号电机(22)上方传动连接有搅拌轴(23)，所述搅拌轴(23)一端设置在搅拌槽(20)内部，所述外壳(1)一侧设置有试剂添加箱(25)，所述试剂添加箱(25)下方通过二号连接架(26)连接有一号板(27)，所述一号板(27)一端与外壳(1)固定连接，所述试剂添加箱(25)一侧下方通过进料管与外壳(1)连通，所述试剂添加箱(25)上方连接有漏斗(28)，所述出水管(21)一端连接有连接管(30)，所述连接管(30)内设置有若干螺纹圈(31)。
2.根据权利要求1所述的一种房车用生活废水回收利用装置，其特征在于，所述旋转杆(7)上设置有若干齿轮(6)，所述内杆(5)一侧连接有若干与旋转杆(7)上相同的齿轮(6)，所述一号电机(8)与旋转杆(7)传动连接，所述一号电机(8)下方通过一号连接架(9)与外壳(1)连接。
3.根据权利要求1所述的一种房车用生活废水回收利用装置，其特征在于，所述支撑板(11)两侧连接有聚热板(12)，所述电热板(13)内设置有若干电热丝，所述过滤板(17)上设置有若干过滤孔，所述过滤板(17)一侧连接有一号把手(18)。
4.根据权利要求1所述的一种房车用生活废水回收利用装置，其特征在于，所述挡板(19)一端连接有二号把手(33)，所述挡板(19)与外壳(1)连接处和内杆(5)与外壳(1)连接处均设置有保护壳。
5.根据权利要求1所述的一种房车用生活废水回收利用装置，其特征在于，所述搅拌轴(23)与外壳(1)连接处设置保护壳，所述搅拌轴(23)上连接有若干搅拌桨(24)。
6.根据权利要求1所述的一种房车用生活废水回收利用装置，其特征在于，所述出水管(21)分为一端设置有在外壳(1)内部的固定管和外壳(1)外部的伸缩管，所述出水管(21)位于外壳(1)内部的出水管(21)上设置有电控阀和泵机(29)，所述外壳(1)一侧连接有废水进口(32)。
说明书
一种房车用生活废水回收利用装置
技术领域
本实用新型涉及一种废水回收利用装置，特别涉及一种房车用生活废水回收利用装置，属于房车配件技术领域。
背景技术
现有技术中，房车中的生活废水在处理时大多通过排水管排出车外，这种处理方式不仅浪费的水资源还可能会对环境造成污染，所以本实用新型提出一种房车用生活废水回收利用装置。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种房车用生活废水回收利用装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种房车用生活废水回收利用装置，包括外壳，所述外壳上方连接有组合杆，所述组合杆下方连接有外杆，所述外杆的凹槽上设置有内杆，所述内杆一侧设置有旋转杆，所述旋转杆一侧连接有一号电机，所述内杆下方通过加热箱与支撑板连接，所述支撑板两侧通过滑杆与外壳内部两侧的滑槽连接，所述加热箱通过连接线与电热板电性连接，所述电热板下方设置有过滤板，所述过滤板两侧通过卡块与外壳连接，所述卡块固定安装在外壳内部两侧，所述过滤板下方设置有挡板，所述挡板通过导向块连接有搅拌槽，所述搅拌槽下方连接有出水管，所述出水管上方通过连接杆连接有二号电机，所述二号电机上方传动连接有搅拌轴，所述搅拌轴一端设置在搅拌槽内部，所述外壳一侧设置有试剂添加箱，所述试剂添加箱下方通过二号连接架连接有一号板，所述一号板一端与外壳固定连接，所述试剂添加箱一侧下方通过进料管与外壳连通，所述试剂添加箱上方连接有漏斗，所述出水管一端连接有连接管，所述连接管内设置有若干螺纹圈。
作为本实用新型的一种优选技术方案，所述旋转杆上设置有若干齿轮，所述内杆一侧连接有若干与旋转杆上相同的齿轮，所述一号电机与旋转杆传动连接，所述一号电机下方通过一号连接架与外壳连接。
作为本实用新型的一种优选技术方案，所述支撑板两侧连接有聚热板，所述电热板内设置有若干电热丝，所述过滤板上设置有若干过滤孔，所述过滤板一侧连接有一号把手。
作为本实用新型的一种优选技术方案，所述挡板一端连接有二号把手，所述挡板与外壳连接处和内杆与外壳连接处均设置有保护壳。
作为本实用新型的一种优选技术方案，所述搅拌轴与外壳连接处设置保护壳，所述搅拌轴上连接有若干搅拌桨。
作为本实用新型的一种优选技术方案，所述出水管分为一端设置有在外壳内部的固定管和外壳外部的伸缩管，所述出水管位于外壳内部的出水管上设置有电控阀和泵机，所述外壳一侧连接有废水进口。
本实用新型所达到的有益效果是：本装置通过设置有过滤板，能够过滤废水中的杂质，通过设置有电热箱，能够将过滤板上的杂质烘干，减少杂质的体积，增加过滤板的实用性，通过设置有试剂添加箱，能够对废水进行简单的净化，通过设置有泵机和出水管，能够通过连接管连接马桶进水口，在通过泵机将搅拌槽内净化后的废水通过出水管输送到马桶内进行使用，使得废水能够回收在利用，通过过滤板一侧设置有一号把手，能够通过一号把手取出过滤板对过滤板上的杂质进行清理。
