申请日2016.08.02
公开(公告)日2017.01.04
IPC分类号C02F3/02
摘要
本实用新型属于雨水处理技术领域，涉及一种喷洒式太阳能污水净化设备，其特征在于：由好氧生化池、太阳能供氧装置组成，太阳能供氧装置设置于好氧生化池顶部，所述好氧生化池，由箱体、淋水管、生物填料组成，淋水管固装于箱体内上部，生物填料填充于箱体内中上部。本实用新型喷洒式太阳能污水净化设备设结构设计科学合理，具有进水分布均匀、生物填料负载均匀、生物填料使用寿命长、处理效果好、不受电网限制、节约电能等优点，是一种具有较高创新性的喷洒式太阳能污水净化设备。
权利要求书

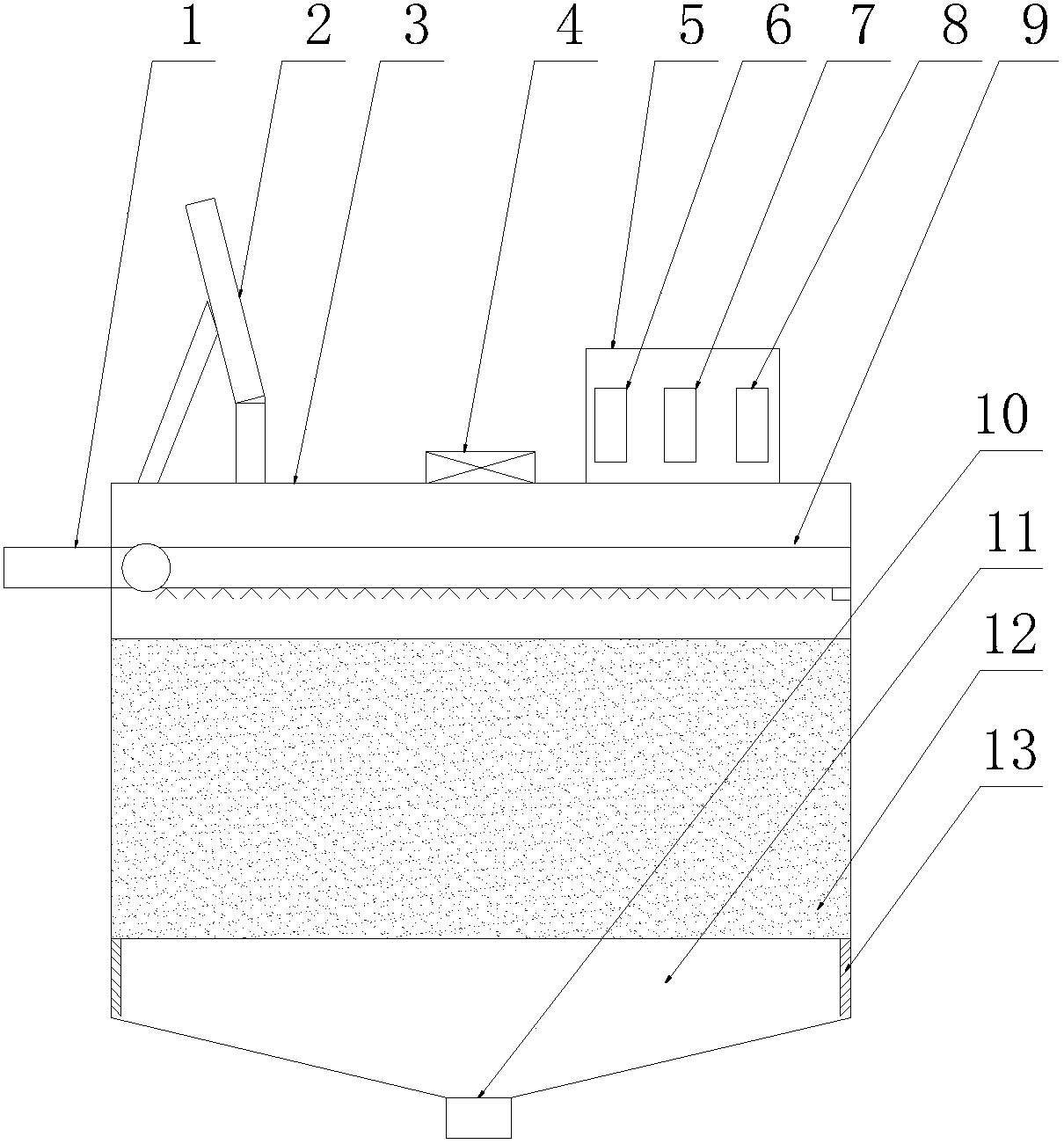

1.一种喷洒式太阳能污水净化设备，其特征在于：由好氧生化池、太阳能供氧装置组成，太阳能供氧装置设置于好氧生化池顶部，所述好氧生化池，由箱体、淋水管、生物填料组成，淋水管固装于箱体内上部，生物填料填充于箱体内中上部。
2.根据权利要求1所述的喷洒式太阳能污水净化设备，其特征在于：所述箱体，其下部形成淋水室，其底部制有出水口，其下部四周制有进气格栅。
3.根据权利要求1所述的喷洒式太阳能污水净化设备，其特征在于：所述淋水管，由进水主管道、分水管组成，分水管一端连接于进水主管道上，另一端固装于箱体内壁上。
4.根据权利要求3所述的喷洒式太阳能污水净化设备，其特征在于：所述分水管为多个，多个分水管均布连接于进水主管道上。
5.根据权利要求1所述的喷洒式太阳能污水 净化设备，其特征在于：所述太阳能供氧装置，由太阳能电池、防护箱、控制器、蓄电池、逆变器、排气风机组成，太阳能电池、防护箱、排气风机均设置于箱体顶部，控制器、蓄电池、逆变器均设置于防护箱内。
说明书
一种喷洒式太阳能污水净化设备
技术领域
本实用新型属于污水处理设备技术领域，特别涉及一种喷洒式太阳能污水净化设备。
背景技术
污水经泥沙分离后，需在好氧生化池进行生化处理，利用生物填料上负载的微生物完成水中COD的进一步降解。以往的好氧生化池，其进水一般都是经进水口直接流到池内的生物填料上，常常造成生物填料负载不均匀，距离进水口越近，负载越重，距离进水口远处，负载较轻，不仅影响COD分解效果，也缩短生物填料更换周期，减少生物填料使用寿命。而且，为了供给好氧生化池足够的空气，需要有电源用于供氧，不仅耗费电能，对于无电源的偏远地域，也成为不可解决的难题
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种进水分别均匀、可延长生物填料使用寿命、提高COD分解效果、无需电网供电的喷洒式太阳能污水净化设备。
本实用新型解决其技术问题是通过以下技术方案实现的：
一种喷洒式太阳能污水净化设备，其特征在于：由好氧生化池、太阳能供氧装置组成，太阳能供氧装置设置于好氧生化池顶部，所述好氧生化池，由箱体、淋水管、生物填料组成，淋水管固装于箱体内上部，生物填料填充于箱体内中上部。
而且，所述箱体，其下部形成淋水室，其底部制有出水口，其下部四周制有进气格栅。
而且，所述淋水管，由进水主管道、分水管组成，分水管一端连接于进水主管道上，另一端固装于箱体内壁上。
而且，所述分水管为多个，多个分水管均布连接于进水主管道上。
而且，所述太阳能供氧装置，由太阳能电池、防护箱、控制器、蓄电池、逆变器、排气风机组成，太阳能电池、防护箱、排气风机均设置于箱体顶部，控制器、蓄电池、逆变器均设置于防护箱内。
本实用新型的优点和有益效果为：
本实用新型喷洒式太阳能污水净化设备设置有分水管，采用均匀淋水方式进水，可使生物填料负载均匀，有效提高生物填料使用寿命，延长生物填料更换周期，提高COD分解效果;设置有供氧装置，节省电能，不受电网限制适用于无电网的偏远地域，是一种具有较高创新性的喷洒式太阳能污水净化设备。
