申请日2016.08.02
公开(公告)日2017.02.22
IPC分类号G05B19/048
摘要
本实用新型公开了一种控制污水处理设备自动运行的操作系统，包括检测模块、溶解氧检测仪、电磁流量计、清水流量计、液位差计、液位计、控制模块、可编程序控制单元、数据处理单元、转换单元、对比单元、自动操作模块、变频器、曝气机、空气阀、定时器、格栅机、提升泵、投药泵、触屏模块、显示单元、存储模块、故障检测模块、报警模块、移动终端和摄像机。本实用新型可通过设有的检测模块对污水进行各项检测，通过自动操作模块自动判断和调整运行参数，达到使污水稳定达标且无人值守的目的;可通过定时器对格栅机进行定时工作;同时对污水提升、风机曝气和污泥回流等污水处理的主要步骤进行自动控制，保证出水稳定达标。
权利要求书

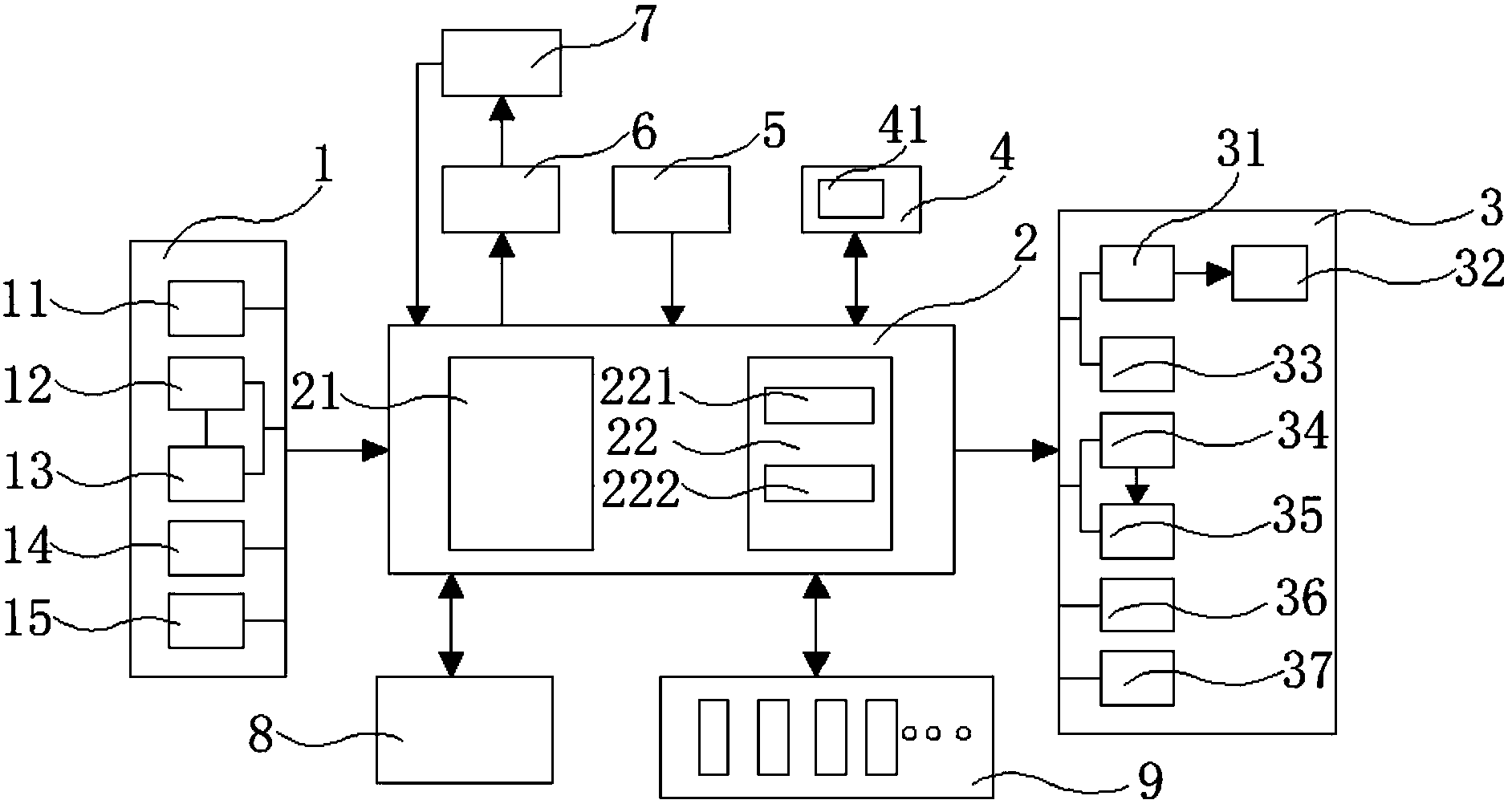

1.一种控制污水处理设备自动运行的操作系统，包括检测模块(1)，其特征在于：所述检测模块(1)包括溶解氧检测仪(11)、电磁流量计(12)、清水流量计(13)、液位差计(14)和液位计(15)，且所述检测模块(1)连接控制模块(2);所述控制模块(2)内部设有可编程序控制单元(21)、数据处理单元(22)，且所述数据处理单元(22)内部设有转换单元(221)、对比单元(222);所述控制模块(2)连接自动操作模块(3)，且所述自动操作模块(3)包括变频器(31)、曝气机(32)、空气阀(33)、定时器(34)、格栅机(35)、提升泵(36)和投药泵(37);所述控制模块(2)连接移动终端(8)、摄像机(9)、触屏模块(4)、报警模块(7)、存储模块(5)和故障检测模块(6)，且所述触屏模块(4)内部设有显示单元(41)。
2.根据权利要求1所述的一种控制污水处理设备自动运行的操作系统，其特征在于：所述检测模块(1)与所述控制模块(2)之间通过放大电路连接。
3.根据权利要求1所述的一种控制污水处理设备自动运行的操作系统，其特征在于：所述摄像机(9)设有若干个。
4.根据权利要求3所述的一种控制污水处理设备自动运行的操作系统，其特征在于：所述移动终端(8)与所述控制模块(2)之间无线双向连接。
5.根据权利要求1所述的一种控制污水 处理设备自动运行的操作系统，其特征在于：所述控制模块(2)、所述故障检测模块(6)与所述报警模块(7)形成循环电路。
说明书
一种控制污水处理设备自动运行的操作系统
技术领域
本实用新型涉及一种操作系统，具体为一种控制污水处理设备自动运行的操作系统，属于污水处理系统应用技术领域。
背景技术
水资源是生命之源，水质的好坏直接决定人们身体的健康，随着现今科学技术的发展水资源污染日益严重，因此许多城市和地区都规划和建设了自己的污水处理厂，来改变目前水资源紧缺、污染严重的现状。
现有的污水处理设备存在效率低、自动化程度低、能耗高且运行费用高等缺点，且污水处理设备需要人员实时监控才能对投料等进行实时添加确保污水达标排放，耗费资源，运营管理复杂;因此，针对上述问题提出一种控制污水处理设备自动运行的操作系统。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种控制污水处理设备自动运行的操作系统。
本实用新型通过以下技术方案来实现上述目的，一种控制污水处理设备自动运行的操作系统，包括检测模块，所述检测模块包括溶解氧检测仪、电磁流量计、清水流量计、液位差计和液位计，且所述检测模块连接控制模块;所述控制模块内部设有可编程序控制单元、数据处理单元，且所述数据处理单元内部设有转换单元、对比单元;所述控制模块连接自动操作模块，且所述自动操作模块包括变频器、曝气机、空气阀、定时器、格栅机、提升泵和投药泵;所述控制模块连接移动终端、摄像机、触屏模块、报警模块、存储模块和故障检测模块，且所述触屏模块内部设有显示单元。
优选的，所述检测模块与所述控制模块之间通过放大电路连接。
优选的，所述摄像机设有若干个。
优选的，所述移动终端与所述控制模块之间无线双向连接。
优选的，所述控制模块、所述故障检测模块与所述报警模块形成循环电路。
本实用新型的有益效果是：该种控制污水处理设备自动运行的操作系统可通过设有的检测模块对污水进行各项检测，通过自动操作模块自动判断和调整运行参数，达到使污水稳定达标且无人值守的目的;通过设有的液位差计，检测判断格栅阻塞程度，且可通过定时器对格栅机进行定时工作;同时对污水提升、风机曝气和污泥回流等污水处理的主要步骤进行自动控制，保证出水稳定达标，降低污水处理的生化能耗;而且可通过移动终端查看污水处理运营情况，远程控制污水处理设备;克服了现有污水处理厂的管理缺点、增加了功能、降低了成本、简化了结构、易于制造、故障率低、安全可靠、节能环保、便于操作，有良好的经济效益和社会效益，适合推广使用。
