公开(公告)日2017.02.15
IPC分类号C02F1/10
摘要
本实用新型公开了一种用于处理垃圾渗滤液膜过滤浓缩液的装置，该装置为负压耐火反应罐，所述负压耐火反应罐设有罐体、密封盖和出渣器，在所述罐体的顶部安装有所述密封盖，在所述罐体的侧壁上设有熔融飞灰入口、浓缩液进口和引风口，所述浓缩液进口和所述引风口位于所述罐体的上部，所述熔融飞灰入口位于所述罐体的中部，所述熔融飞灰入口倾斜设置，在所述罐体的底部设有排污口，在所述罐体内设有所述出渣器。本实用新型既可以保证熔融飞灰的快速冷却成型，节约用水，又解决了垃圾渗滤液的膜过滤浓缩液的无害化处理难题，以废治废，实现多种污染物协同处理，一举多得，环境效益及经济效益显著。
权利要求书
1.一种用于处理垃圾渗滤液膜过滤浓缩液的装置，其特征在于，该装置为负压耐火反应罐，所述负压耐火反应罐设有罐体、密封盖和出渣器，在所述罐体的顶部安装有所述密封盖，在所述罐体的侧壁上设有熔融飞灰入口、浓缩液进口和引风口，所述浓缩液进口和所述引风口位于所述罐体的上部，所述熔融飞灰入口位于所述罐体的中部，所述熔融飞灰入口倾斜设置，在所述罐体的底部设有排污口，在所述罐体内设有所述出渣器。
2.根据权利要求1所述的用于处理垃圾渗滤液膜过滤浓缩液的装置，其特征在于，所述出渣器设有圆形托盘和提杆，所述提杆的下端垂直固定在所述圆形托盘的上表面中央，所述圆形托盘吻合地落放在所述罐体的底部，在所述提杆的上端设有吊环。
3.根据权利要求1所述的用于处理垃圾渗滤液膜过滤浓缩液的装置，其特征在于，所述熔融飞灰入口的倾角为60°。
4.根据权利要求1所述的用于处理垃圾渗滤液 膜过滤浓缩液的装置，其特征在于，所述引风口水平布置，且与所述熔融飞灰入口分开布置在所述罐体的两侧。
5.根据权利要求1所述的用于处理垃圾渗滤液膜过滤浓缩液的装置，其特征在于，所述罐体呈下小上大的锥柱状。
说明书
一种用于处理垃圾渗滤液膜过滤浓缩液的装置
技术领域
本实用新型涉及一种废水处理装置，特别是涉及一种利用熔融飞灰余热处理垃圾渗滤液膜过滤浓缩液的装置。
背景技术
城市生活垃圾、作物秸秆、市政污泥的产生量大、影响范围广，已成为严重制约我国社会、经济健康发展的重要因素之一。目前，全国城市生活垃圾的产生量高达1.6亿吨/年，且正以5%-8%的速率逐年增加。采用焚烧技术处理城市生活垃圾，由于具有使垃圾最大限度的减量化，最小污染的无害化和热能利用的资源化等优点，正在国内逐渐兴起。据不完全统计，目前国内已有近100座垃圾焚烧发电厂相继投入建设和运行，未来5年内我国还将新建300余座垃圾、污泥及秸秆等固体废物焚烧发电厂。
垃圾焚烧飞灰是垃圾焚烧烟气经反应塔和布袋除尘器净化后收集的粉状废物，主要成分为含Si、Ca、Al、Fe的氧化物以及钙盐等，还含有活性炭吸附的少量重金属和微量的二恶英等剧毒有机物，属成分较复杂的危险废弃物，必须按国家有关标准规定进行安全处置，并且要确保二恶英的完全破坏和重金属的有效固定，确保不会产生二次污染。安全处置垃圾焚烧飞灰长期以来都是一个环保难题，常见的固化填埋方式不仅仍存在安全隐患而且需要占用大量土地，与之相比，电弧熔融技术可以使飞灰再熔融并排出液态渣，液态渣经激冷后形成完全无害化的玻璃体材料，既可彻底消除安全隐患，又可实现建材化利用，正受到行业各界的广泛关注并在国内多地获得示范应用。
垃圾渗滤液是垃圾在收运、处理和处置过程中产生的一种成分复杂的高浓度有机废水，不但含有大量有机污染物，而且氨氮和盐类含量均较高，并含有十几种金属离子，生物营养比例失调，水量水质变化大，色度深且有恶臭，难以处理。为达到严格的排放标准，垃圾渗滤液的处理更多地采用了“预处理+生物处理+双膜法(NF+RO)”组合处理工艺。该组合处理工艺已成为我国垃圾渗滤液处理的主流工艺，解决了渗滤液中所含大量难降解的物质和毒性物质的深度处理问题，出水效果好、占地面积小。但是，该方法仍会产生大量(30%左右)的膜过滤浓缩液，其中富集大量难降解的有机物、无机盐类以及微量重金属，难以处理。目前国内多回灌至垃圾填埋场或回喷至垃圾焚烧炉，随时间推移导致焚烧炉炉衬腐蚀，填埋场渗滤液难降解有机物积累、含盐量增加，直至相关系统无法运行。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种用于处理垃圾渗滤液膜过滤浓缩液的装置，采用该装置能够同时解决垃圾焚烧飞灰与渗滤液膜过滤浓缩液的处理处置问题，实现多种污染物协同处理。

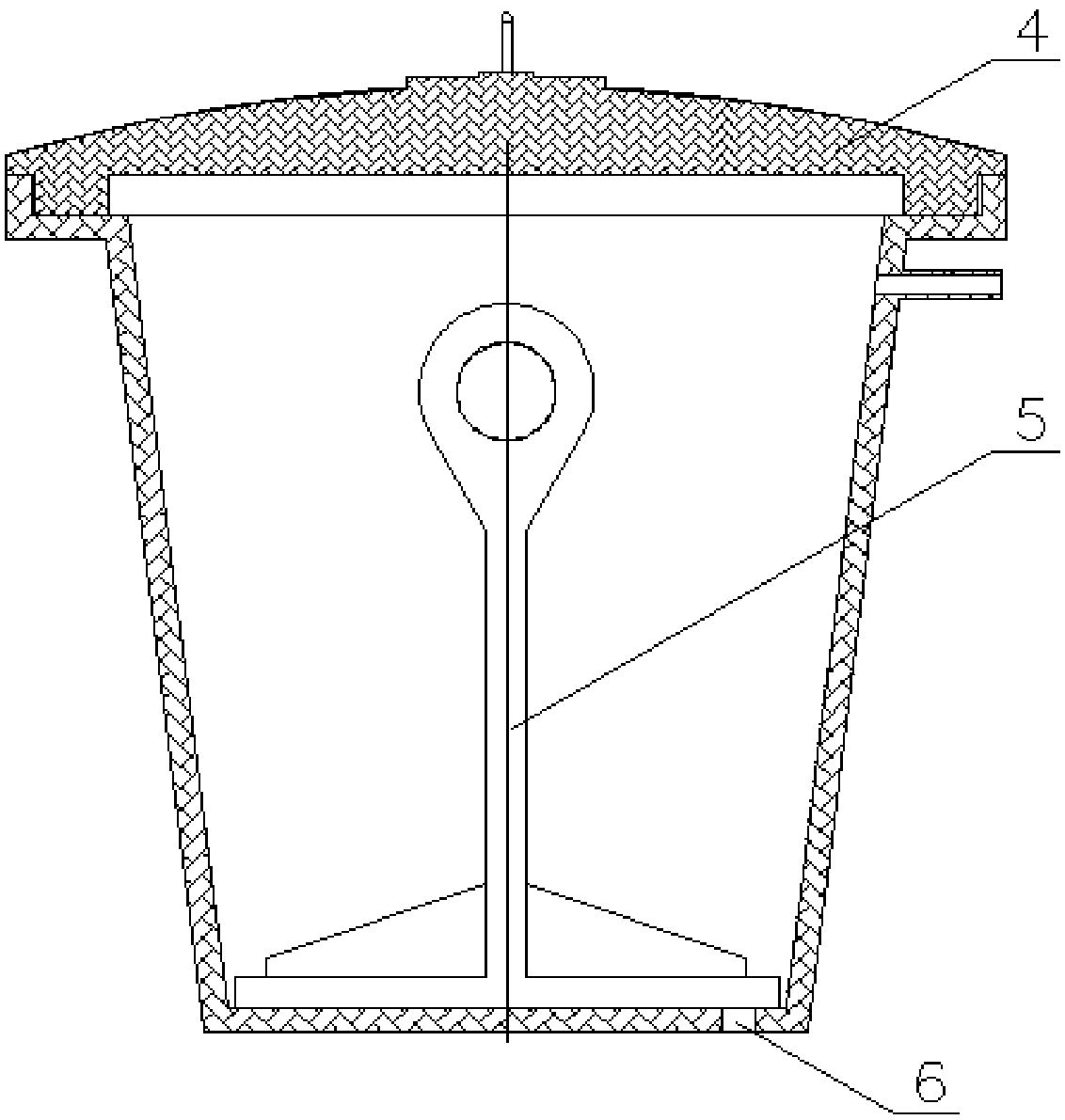

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种用于处理垃圾渗滤液膜过滤浓缩液的装置，该装置为负压耐火反应罐，所述负压耐火反应罐设有罐体、密封盖和出渣器，在所述罐体的顶部安装有所述密封盖，在所述罐体的侧壁上设有熔融飞灰入口、浓缩液进口和引风口，所述浓缩液进口和所述引风口位于所述罐体的上部，所述熔融飞灰入口位于所述罐体的中部，所述熔融飞灰入口倾斜设置，在所述罐体的底部设有排污口，在所述罐体内设有所述出渣器。
所述出渣器设有圆形托盘和提杆，所述提杆的下端垂直固定在所述圆形托盘的上表面中央，所述圆形托盘吻合地落放在所述罐体的底部，在所述提杆的上端设有吊环。
所述熔融飞灰入口的倾角为60°。
所述引风口水平布置，且与所述熔融飞灰入口分开布置在所述罐体的两侧。
所述罐体呈下小上大的锥柱状。
本实用新型具有的优点和积极效果是：利用危险废弃物—垃圾焚烧飞灰在高温熔融无害化过程中产生的余热蒸发处理垃圾渗滤液的膜过滤浓缩液，既可以保证熔融飞灰的快速冷却成型，节约用水，又解决了垃圾渗滤液膜过滤浓缩液的无害化处理难题，以废治废，实现多种污染物协同处理，一举多得，环境效益及经济效益显著。并且本实用新型结构简单，占地面积小、制造成本低、维护方便，运行效率高，具有较好的发展前景和推广价值。
