申请日2016.08.02
公开(公告)日2016.12.07
IPC分类号C02F9/02
摘要
本发明公开了一种用于处理生活污水的处理装置，属于污水处理设备领域，包括箱体，箱体具有进水口和出水口，箱体内固定有第一隔板和第二隔板，且两隔板将箱体从进水口到出水口方向依次分隔成除杂室、净化室和储水室;箱体上安装有与进水口连接的水泵;所述除杂室内的进水口处设有倒锥状的滤网;除杂室的底部开设有排污口，排污口连接有输送装置;输送装置包括筒体、位于筒体内的绞龙、与绞龙连接的电机，排污口与筒体内连通;所述第一隔板分为下部的竖直段和上部的倾斜段，倾斜段为细滤板与除臭层形成的层状结构;所述第二隔板上开设有过水口。底部污泥处理方便，避免频繁的人工清理，结构简单，降低了成本。
权利要求书
1.一种用于处理生活污水的处理装置，包括箱体，箱体具有进水口和出水口，其特征在于，箱体内固定有第一隔板和第二隔板，且两隔板将箱体从进水口到出水口方向依次分隔成除杂室、净化室和储水室;进水口设于除杂室的箱体上，出水口设于储水室的箱体端部;箱体上安装有与进水口连接的水泵;所述除杂室内的进水口处设有倒锥状的滤网;除杂室的底部开设有排污口，排污口连接有输送装置;输送装置包括筒体、位于筒体内的绞龙、与绞龙连接的电机，排污口与筒体内连通;所述第一隔板分为下部的竖直段和上部的倾斜段，倾斜段为细滤板与除臭层形成的层状结构;所述第二隔板上开设有过水口。
2.根据权利要求1所述的用于处理生活污水的处理装置，其特征在于，所述排污口处设有漏斗，漏斗的下端连接至所述筒体。
3.根据权利要求1所述的用于处理生活污水的处理装置，其特征在于，所述净化室内设有净化介质。
4.根据权利要求1所述的用于处理生活污水的处理装置，其特征在于，所述除臭层为活性炭层。
说明书
一种用于处理生活污水的处理装置
技术领域
本发明涉及污水 处理设备领域，具体而言，涉及一种用于处理生活污水的处理装置。
背景技术
生活废水中含有大量的污泥、有机物和杂质等，生活废水直接排放到环境中，严重影响周边的环境，因此污水处理装置是一个重要的设备，而现有的污水处理箱，在工作一段时间后，不可避免的会在底部堆积一定厚度的污泥杂质等等，不易清理，需要间隔较长的时间才通过人工进入清理一次，不利于污水净化处理，操作不便。
发明内容
本发明的目的在于提供一种结构简单、底部污泥能够及时排出的用于处理生活污水的处理装置，以解决上述问题。

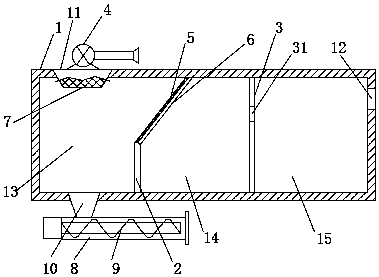

为实现本发明目的，采用的技术方案为：一种用于处理生活污水的处理装置，包括箱体，箱体具有进水口和出水口，其特征在于，箱体内固定有第一隔板和第二隔板，且两隔板将箱体从进水口到出水口方向依次分隔成除杂室、净化室和储水室;进水口设于除杂室的箱体上，出水口设于储水室的箱体端部;箱体上安装有与进水口连接的水泵;所述除杂室内的进水口处设有倒锥状的滤网;除杂室的底部开设有排污口，排污口连接有输送装置;输送装置包括筒体、位于筒体内的绞龙、与绞龙连接的电机，排污口与筒体内连通;所述第一隔板分为下部的竖直段和上部的倾斜段，倾斜段为细滤板与除臭层形成的层状结构;所述第二隔板上开设有过水口。
进一步地，所述排污口处设有漏斗，漏斗的下端连接至所述筒体。
进一步地，所述净化室内设有净化介质。
进一步地，所述除臭层为活性炭层。
本发明的有益效果是，废水由水泵抽入进水口，经滤网进行初步的除杂，污水经过滤网上的滤孔落到除杂室的下部，除杂室的水高度达到第一隔板上部倾斜段时，经细滤板和除臭层进入净化室内，而后经第二隔板上的过水口进入储水室，隔段时间需要清理除杂室底部的污泥，利用绞龙的输送装置将除杂室底部的污泥从排污口输送出去，处理方便，避免频繁的人工清理，结构简单，降低了成本。
