申请日2016.08.02
公开(公告)日2017.01.11
IPC分类号B01D36/04
摘要
一种废水树脂回收系统，由多个部分组成，所述回收系统包括：沉降罐、废水入口、废水出口、过滤网、翼板、树脂回收口、换热器、导热管、吊环和支架，本实用新型的有益效果在于：通过所述废水树脂回收系统的结构组成和工作方式，能够有效的降低废水的流速，有利于树脂在废水中的析出，并防止树脂随废水流出，方便树脂的收集，且能够将树脂废水中的热能进行回收利用，节约能源，减少环境的污染。
权利要求书

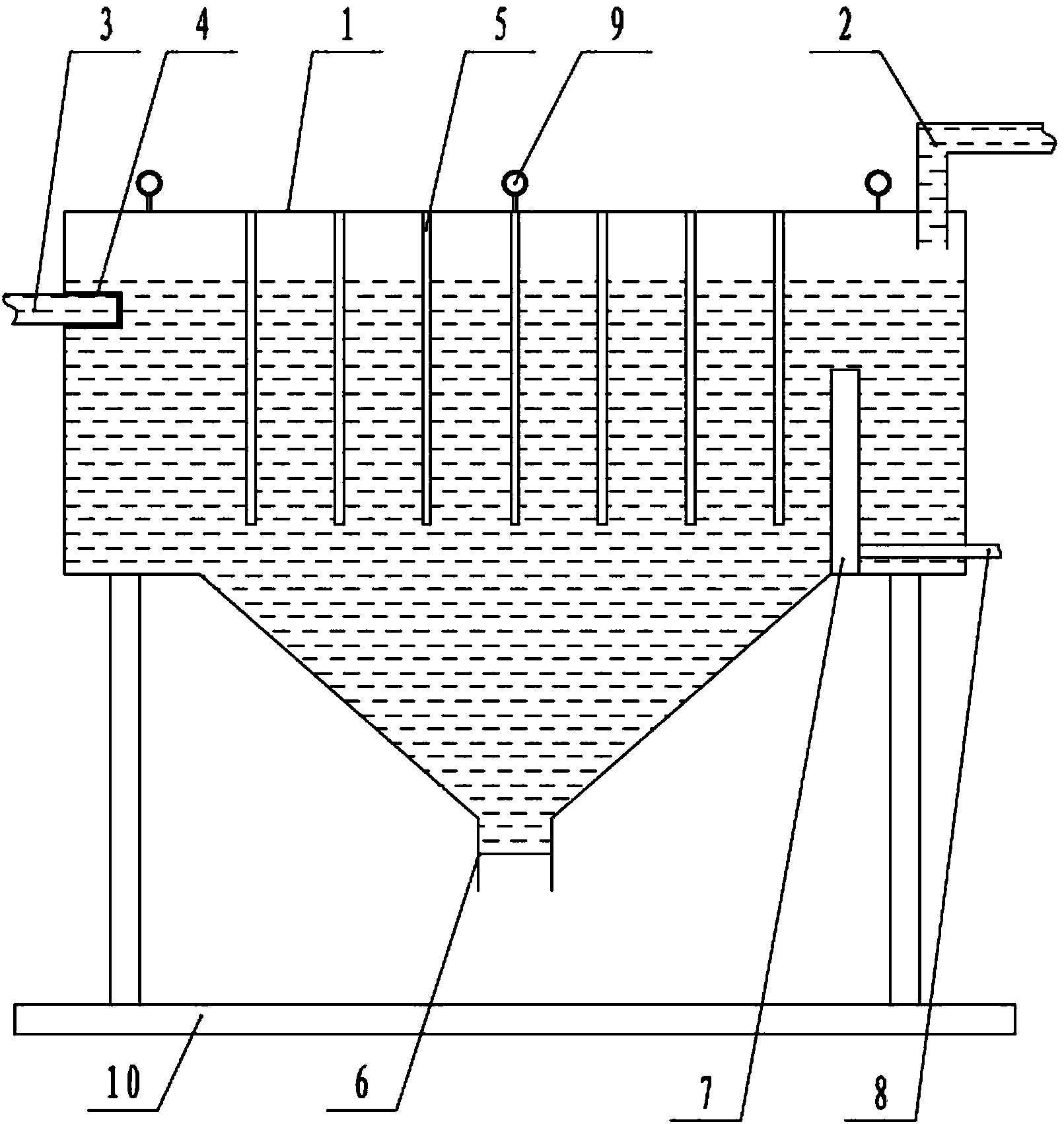

1.一种废水树脂回收系统，由多个部分组成，所述回收系统包括：沉降罐(1)、废水入口(2)、废水出口(3)、过滤网(4)、翼板(5)、树脂回收口(6)、换热器(7)、导热管(8)、吊环(9)和支架(10)，其特征在于，所述沉降罐(1)上端为开放式结构，上部为矩形，下部为倒锥形，所述废水入口(2)位于沉降罐(1)右侧上方，用于将废水注入沉降罐(1)中，所述废水出口(3)安装于沉降罐(1)的左端侧面，用于将沉降完毕的废水排出，所述过滤网(4)包裹在废水出口(3)右端，用于过滤没有完全沉降的树脂，所述翼板(5)安装在沉降罐(1)上端面的横梁上，用于减缓废水的流速，所述树脂回收口(6)位于沉降罐(1)的底端中间，所述换热器(7)安装在沉降罐(1)上部矩形区域内，位于最右侧翼板(5)和废水入口(2)之间，所述导热管(8)和换热器(7)相连，并穿过沉降罐(1)右端面，所述吊环(9)安装在沉降罐(1)上横梁上，所述支架(10)支撑在沉降罐(1)上部矩形区域下端，并固定在地面上。
2.如权利要求1所述的废水树脂回收系统，其特征在于，沉降罐(1)上部安装有液位计，用于调控废水入口(2)流速，防止废水从沉降罐(1)上部溢出。
3.如权利要求1所述的废水树脂回收系统，其特征在于，废水出口(3)的水平位置低于废水入口(2)的位置。
4.如权利要求1所述的废水树脂回收系统，其特征在于，翼板(5)多排平行等距安装在沉降罐(1)上横梁上，且在前后板上交替布置， 保持和废水 流向垂直，并位于沉降罐(1)下部倒锥形区域正上方。
5.如权利要求1所述的废水树脂回收系统，其特征在于，树脂回收口(6)安装有电动控制密闭阀门。
6.如权利要求1所述的废水树脂回收系统，其特征在于，导热管(8)在沉降罐(1)外部部分覆盖有保温隔热材质。
说明书
一种废水树脂回收系统
技术领域
本实用新型涉及一种回收系统，更具体地，涉及一种废水树脂回收系统。
背景技术
生产完毕的废水树脂，需要对其进行必要的处理后，然后排放，但其中含有大量的热能及没有完全回收的树脂，排放会造成热量的损失及树脂的浪费，同时也会对环境造成污染，因此，需要在对树脂废水进行必要处理前，对废水中的热能和树脂进行回收处理。
实用新型内容
基于废水树脂中热能和树脂回收的问题，本实用新型的目的在于提供一种废水树脂回收系统。
本实用新型的目的主要通过以下的技术方案来实现。
一种废水树脂回收系统，其包括：沉降罐、废水入口、废水出口、过滤网、翼板、树脂回收口、换热器、导热管、吊环和支架，所述沉降罐上端为开放式结构，上部为矩形，下部为倒锥形，所述废水进口位于沉降罐右侧上方，用于将废水注入沉降罐中，所述废水出口安装于沉降罐的左端侧面，用于将沉降完毕的废水排出，所述过滤网包裹在废水出口右端，用于过滤没有完全沉降的树脂，所述翼板安装在沉降罐上端面的横梁上，用于减缓废水的流速，所述树脂回收口位于沉降罐的底端中间，所述换热器安装在沉降罐上部矩形区域内，位于最右侧翼板和废水入口之间，所述导热管和换热器相连，并穿过沉降罐右端面，所述吊环安装在沉降罐上横梁上，所述支架支撑在沉降罐上部矩形区域下端，并固定在地面上。
设备工作时，废水从废水入口进入到沉降罐中，经过换热器将废水中的热量从导热管中导出，用于加热环氧树脂的洗涤用水，废水继续流动冲击在翼板上，使废水减速，这时废水中的环氧树脂开始沉降，沉降后的环氧树脂落入沉降罐下部的倒锥形区域内，并由于自重的关系，自动流向树脂回收口，经过沉降后的废水继续向废水出口流动，由于废水出口包裹有过滤网，使没有完全沉降的树脂能够被拦截下来，且由于自重的落入沉降罐中，从而能够从树脂回收口对树脂进行收集。
优选地，所述沉降罐上部安装有液位计，用于调控废水入口流速，防止废水从沉降罐上部溢出。
优选地，所述废水出口的水平位置低于废水入口的位置。
优选地，所述翼板多排平行等距安装在沉降罐上横梁上，且在前后板上交替布置，保持和废水流向垂直，并位于沉降罐下部倒锥形区域正上方。
优选地，所述树脂回收口安装有电动控制密闭阀门。
优选地，所述导热管在沉降罐外部部分覆盖有保温隔热材质。
与现有技术相比，本实用新型的一种废水树脂回收系统的有益效果在于：
通过所述废水树脂回收系统的结构组成和工作方式，能够有效的降低废水的流速，有利于树脂在废水中的析出，并防止树脂随废水流出，方便树脂的收集，且能够将树脂废水中的热能进行回收利用，节约能源，减少环境的污染。
