申请日2016.08.02
公开(公告)日2016.10.26
IPC分类号C02F9/04; C02F9/10; B01F7/18; B01F15/00; C02F101/30
摘要
本发明提供了一种高盐度废水处理装置的搅拌机构，属于污水处理技术领域。它解决了现有的高盐度废水处理装置中搅拌装置组装不便的问题。本高盐度废水处理装置的搅拌机构中，高盐度废水处理装置包括底板，搅拌机构包括设于底板上的搅拌桶和与搅拌桶固定的电机，搅拌桶内设有搅拌桨，搅拌桶内设有定位筒，定位筒外侧壁上具有呈环状的过滤部，过滤部与搅拌桶密封固定，过滤部上贯穿有多个滤孔，过滤部上端面上放置有活性炭颗粒，定位筒内设有旋转轴，旋转轴上端通过轴承与定位筒轴向固定，旋转轴下端伸出定位筒并与搅拌桨相连，旋转轴上端面上开设有花键槽，电机主轴插在花键槽内且主轴通过花键与旋转轴相连。本搅拌机构具有组装方便的优点。
权利要求书
1.一种高盐度废水处理装置的搅拌机构，高盐度废水处理装置包括底板，本搅拌机构包括设于底板上的搅拌桶和与搅拌桶固定的电机，所述的搅拌桶通过支架与底板相固定，搅拌桶的下端侧壁上具有出水口，且搅拌桶的侧壁上还具有进药口，所述的搅拌桶内设有搅拌桨，其特征在于，所述的搅拌桶内竖直设有呈直筒状的定位筒，定位筒的外侧壁上具有呈环状的过滤部，过滤部与定位筒同轴且该过滤部与搅拌桶密封固定，所述的进药口位于过滤部的下方，所述的过滤部沿竖直方向贯穿有多个滤孔，且该过滤部的上端面上放置有活性炭颗粒，所述的定位筒内竖直设有旋转轴，旋转轴的上端通过轴承与定位筒轴向固定，且旋转轴的下端伸出定位筒并与搅拌桨相连，所述的旋转轴的上端面上开设有花键槽，电机的主轴插在花键槽内且该主轴通过花键配合的方式与旋转轴相连。
2.根据权利要求1所述的高盐度废水处理装置的搅拌机构，其特征在于，所述的定位筒的上端内侧具有呈环状的台阶槽，所述的轴承设于台阶槽内，所述的定位筒的外侧螺接有定位帽，定位帽的内侧壁上具有呈环状凸出的夹持部，且轴承的外圈的两端面分别与夹持部和台阶槽的底壁紧密抵靠。
3.根据权利要求1所述的高盐度废水处理装置的搅拌机构，其特征在于，所述的过滤部的外侧壁以及搅拌桶的内侧壁均为圆柱面且两者贴靠并形成密封，所述的过滤部通过若干沿搅拌桶的周向均布的螺栓与搅拌桶可拆卸固定。
4.根据权利要求3所述的高盐度废水处理装置的搅拌机构，其特征在于，所述的搅拌桶的内侧壁上具有呈环形凸出的阻挡部，阻挡部与搅拌桶同轴，且阻挡部的上端面与过滤部的下端面相抵。
5.根据权利要求1所述的高盐度废水处理装置的搅拌机构，其特征在于，所述的过滤部的外侧壁上设有环形凹槽，环形凹槽内设有0形圈，且0形圈的外周面与所述的搅拌桶的内侧壁相抵。
说明书
一种高盐度废水 处理装置的搅拌机构
技术领域
本发明属于污水处理技术领域，涉及一种高盐度废水处理装置，特别是一种高盐度废水处理装置的搅拌机构。
背景技术
由于高盐度有机废水含有高浓度的有机物外，还含油高浓度的盐类物质和总溶解性固体物，是目前最难处理的有机废水之一。
现有的用于净化高盐度有机废水的装置如中国专利库公开的一种高盐度废水处理装置[申请号：201620049382.1;授权公告号：CN 205313307 U]包括底板、位于所述底板上方的进料装置、位于所述进料装置上方的搅拌装置、位于所述进料装置下方的支撑装置、位于所述支撑装置右侧的蒸发装置、位于所述蒸发装置上方的冷却装置，所述底板上设有收集箱，所述进料装置包括第一框体、位于所述第一框体内部的第一过滤网、位于所述第一过滤网下方的第二过滤网、位于所述第一框体左侧的第二框体、位于所述第二框体下方的第一支架、位于所述第一框体右侧的第一管道、位于所述第一管道上方的进料斗、设置于所述第一管道上的第一阀门，所述搅拌装置包括电机、位于所述电机下方的转轴、设置于所述转轴上的第一搅拌杆、位于所述第一搅拌杆下方的第二搅拌杆、位于所述电机右侧的第二支架及设置于所述第二支架上的挡板，所述支撑装置包括第一支撑杆、位于所述第一支撑杆右侧的第二支撑杆及位于所述第二支撑杆上方的第三支架，所述蒸发装置包括垫板、位于所述垫板上方的支撑框、位于所述支撑框内的加热棒、位于所述加热棒上方的导热板、位于所述导热板上方的第三框体、位于所述第三框体右侧的第一斜板、位于所述第一斜板下方的第一横杆、位于所述第三框体左侧的第二管道及设置于所述第二管道上的第二阀门，所述冷却装置包括第三支撑杆、位于所述第三支撑杆上方的冷却板、位于所述冷却板上方的水管、位于所述水管左右两侧的固定板、设置于所述固定板上的第一固定架、设置于所述第一固定架上的风机、设置于所述风机上的第三管道、位于所述冷却板下方的第二固定架、位于所述第二固定架上方的固定块及位于所述第二固定架右侧的连接杆。
上述的装置中的搅拌装置存在两个问题：1、各组件均是单独安装的，安装较为不便;2、用于起搅拌作用的各零部件连接后其长度过长，导致搅拌桨工作时容易晃动，影响搅拌的效果。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种组装方便且工作稳定性高的高盐度废水处理装置的搅拌机构。

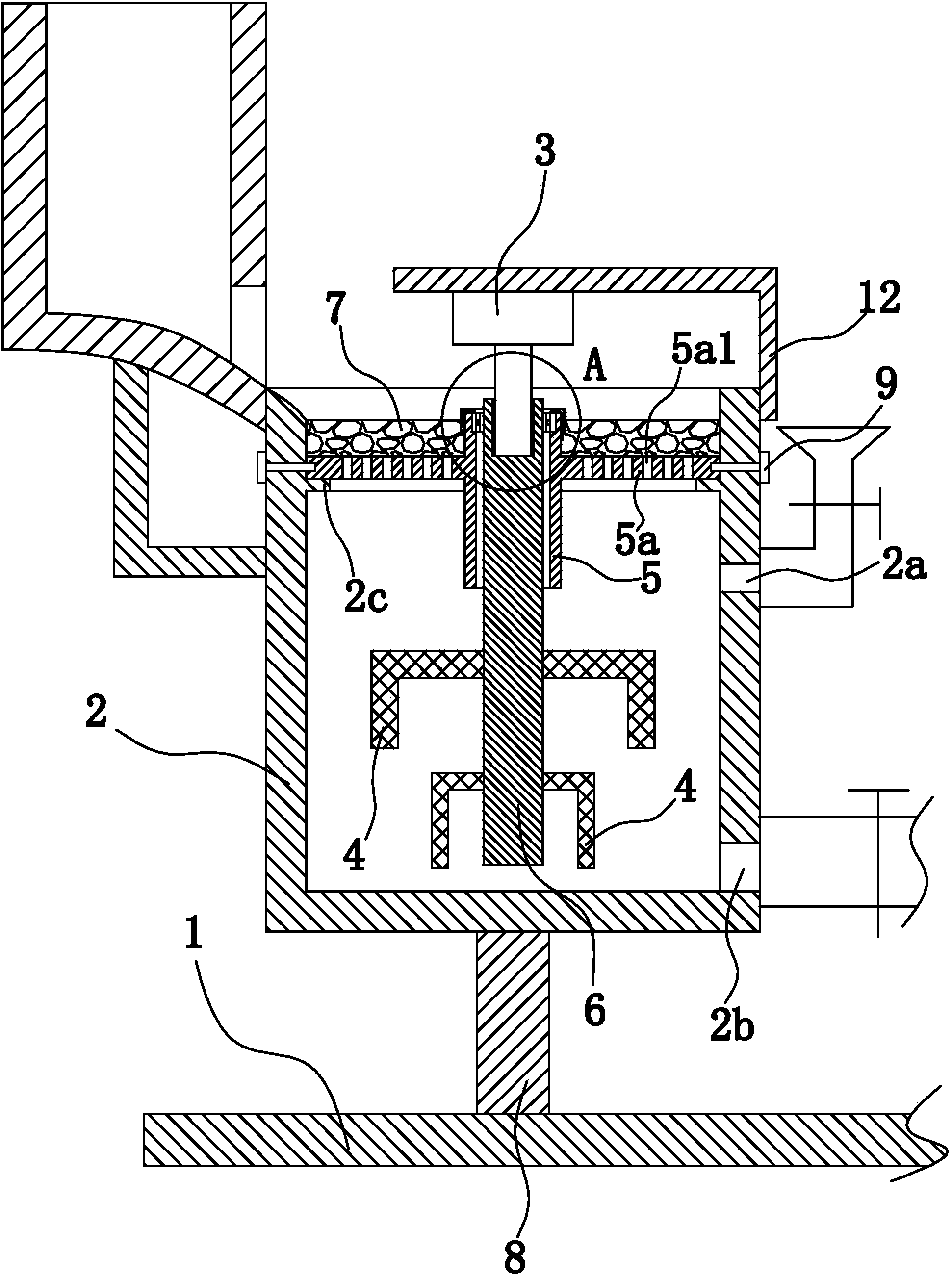

本发明的目的可通过下列技术方案来实现：一种高盐度废水处理装置的搅拌机构，高盐度废水处理装置包括底板，本搅拌机构包括设于底板上的搅拌桶和与搅拌桶固定的电机，所述的搅拌桶通过支架与底板相固定，搅拌桶的下端侧壁上具有出水口，且搅拌桶的侧壁上还具有进药口，所述的搅拌桶内设有搅拌桨，其特征在于，所述的搅拌桶内竖直设有呈直筒状的定位筒，定位筒的外侧壁上具有呈环状的过滤部，过滤部与定位筒同轴且该过滤部与搅拌桶密封固定，所述的进药口位于过滤部的下方，所述的过滤部沿竖直方向贯穿有多个滤孔，且该过滤部的上端面上放置有活性炭颗粒，所述的定位筒内竖直设有旋转轴，旋转轴的上端通过轴承与定位筒轴向固定，且旋转轴的下端伸出定位筒并与搅拌桨相连，所述的旋转轴的上端面上开设有花键槽，电机的主轴插在花键槽内且该主轴通过花键配合的方式与旋转轴相连。
安装时，出水口通过管道一与蒸发装置相连;进药口与管道二相连，且管道一和管道二上均设有用于控制通断的阀门。
使用时，污水从搅拌桶上端口进入，并依次流过活性炭颗粒和过滤部进入到搅拌桶中部以及下部，药液通过进药口进入到搅拌桶内并与污水接触;接着电机带动搅拌桨转动使污水与药液充分混合来实现较好的净化效果。其中，活性炭颗粒起到除臭的作用;过滤部上的滤孔起到支撑活性炭颗粒以及阻挡大颗粒杂质的作用。
在轴承和旋转轴的配合下，使定位筒和搅拌桨形成一个整体，且电机又是通过花键配合的方式与旋转轴相连的，这样在实际组装过程中，只需完成过滤部的安装以及将电机插入到旋转轴上的花键槽内即可，从而有效提高了本搅拌机构的组装方便性。
电机的主轴插在旋转轴内，这样可以减少这两者组装在一起后的长度，来提高电机带动搅拌将转动的稳定性;其次，电机的主轴通过花键配合的方式与旋转轴相连，可以提高电机主轴和旋转轴的同轴度，以有效提高电机带动搅拌桨转动的稳定性;更进一步地，在电机主轴和旋转轴的连接处设置轴承，对这一位置的连接起到较好的支撑作用，从而进一步提高电机带动搅拌桨转动的稳定性，从而提高本搅拌机构的工作稳定性。
在上述的高盐度废水处理装置的搅拌机构中，所述的定位筒的上端内侧具有呈环状的台阶槽，所述的轴承设于台阶槽内，所述的定位筒的外侧螺接有定位帽，定位帽的内侧壁上具有呈环状凸出的夹持部，且轴承的外圈的两端面分别与夹持部和台阶槽的底壁紧密抵靠。
即轴承在夹持部和台阶槽的夹持下被定位;采用上述的结构，方便了定位筒、轴承和旋转轴这三者的组装。
在上述的高盐度废水处理装置的搅拌机构中，所述的过滤部的外侧壁以及搅拌桶的内侧壁均为圆柱面且两者贴靠并形成密封，所述的过滤部通过若干沿搅拌桶的周向均布的螺栓与搅拌桶可拆卸固定。
采用上述设计，具有结构简单、组装方便的优点。
在上述的高盐度废水处理装置的搅拌机构中，所述的搅拌桶的内侧壁上具有呈环形凸出的阻挡部，阻挡部与搅拌桶同轴，且阻挡部的上端面与过滤部的下端面相抵。
通过设置阻挡部，对过滤部起到较好的限位作用，来提高螺栓安装的顺畅性。
作为另一种方案，在上述的高盐度废水处理装置的搅拌机构中，所述的过滤部的外侧壁上设有环形凹槽，环形凹槽内设有0形圈，且0形圈的外周面与所述的搅拌桶的内侧壁相抵。
在0形圈的作用下，同样能够使搅拌桶和过滤部之间形成较为可靠的密封。
与现有技术相比，本高盐度废水处理装置的搅拌机构具有以下优点：
1、在轴承和旋转轴的配合下，使定位筒和搅拌桨形成一个整体，且电机又是通过花键配合的方式与旋转轴相连的，这样在实际组装过程中，只需完成过滤部的安装以及将电机插入到旋转轴上的花键槽内即可，从而有效提高了本搅拌机构的组装方便性。
2、电机的主轴插在旋转轴内，这样可以减少这两者组装在一起后的长度，来提高电机带动搅拌将转动的稳定性;其次，电机的主轴通过花键配合的方式与旋转轴相连，可以提高电机主轴和旋转轴的同轴度，以有效提高电机带动搅拌桨转动的稳定性;更进一步地，在电机主轴和旋转轴的连接处设置轴承，对这一位置的连接起到较好的支撑作用，从而进一步提高电机带动搅拌桨转动的稳定性，从而提高本搅拌机构的工作稳定性。
