申请日2014.04.01
公开(公告)日2014.08.27
IPC分类号C02F103/42; C02F1/50
摘要
本实用新型涉及游泳池水净化装置的技术领域，尤其是涉及一种用于游泳池水处理的余氯添加器，包括进水管以及出水管，进水管上连接有进水阀，出水管上连接有出水阀，所述进水阀与出水阀之间连通有由竖管和横管组成的“L”型的弯管，竖管的管口上设置有密封口，密封口上设有可添加余氯的加药口，所述横管内靠近出水口处设置有过滤网，横管的管口上连通有出水管，竖管的侧壁上设置的与竖管内腔连通的开口上连通有进水管，且与竖管内腔连通的开口设置于密封口的下侧。优点是：通过水流量进行控制水中余氯的含量，可以做到24小时不间断地对使用水进行消毒，从而抑制了水中的病体细菌的繁殖数量，大大的提高了使用水卫生达标的管理。
权利要求书

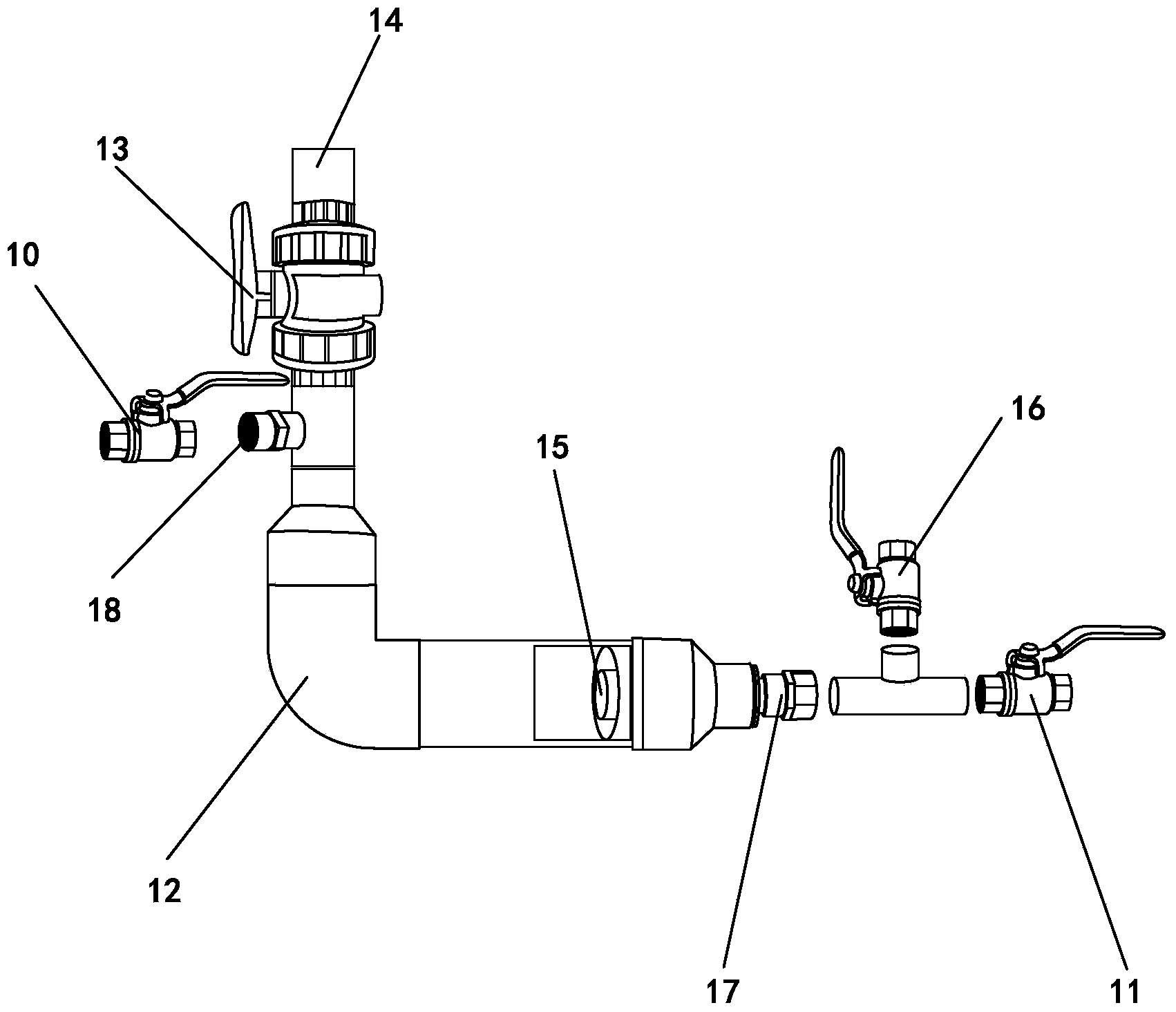

1.一种用于游泳池水处理的余氯添加器，包括进水管以及出水管，进水管上连接有进水阀，出水管上连接有出水阀，其特征在于：所述进水阀与出水阀之间连通有由竖管和横管组成的“L”型的弯管，竖管的管口上设置有密封口，密封口上设有可添加余氯的加药口，所述横管内靠近出水口处设置有过滤网，横管的管口上连通有出水管，竖管的侧壁上设置的与竖管内腔连通的开口上连通有进水管，且与竖管内腔连通的开口设置于密封口的下侧。
2.根据权利要求1所述的用于游泳池水处理的余氯添加器，其特征在于：所述出水阀上连接有止回阀。
3.根据权利要求1所述的用于游泳池水处理的余氯添加器，其特征在于：所述弯管的弯折角度为90°-135°。
4.根据权利要求3所述的用于游泳池水处理的余氯添加器，其特征在于：所述弯管的弯折角度为90°或120°或135°。
5.根据权利要求1所述的用于游泳池水处理的余氯添加器，其特征在于：所述进水阀与进水管之间连接有泄压阀。
6.根据权利要求1或2所述的用于游泳池水处理的余氯添加器，其特征在于：所述出水阀与出水管之间连接有泄压阀。
说明书
用于游泳池水处理的余氯添加器
技术领域
本实用新型涉及游泳池水净化装置的技术领域，尤其是涉及一种用于游泳
池水处理的余氯添加器。
背景技术
目前的游泳池水净化装置中，大多数是通过人工在使用水中投放余氯，一般只能维持2—4个小时，中途添加余氯比较困难，也有通过设施通过计量泵注入，但是夜间操作困难，计量泵工作负荷太大容易损坏。而这种设施的投资成本较高，制造加工也难度相对较高，维修成本也比较高，因此效率也相对的比较低下。
发明内容
针对上述现有技术存在的不足，本实用新型的目的是提供一种通过水流量进行控制水中余氯的含量，可以做到24小时不间断地对使用水进行消毒，从而抑制了水中的病体细菌的繁殖数量，大大的提高了使用水卫生达标的管理，而且制造加工的难度低，维修成本也较低，效率相对较高的用于游泳池水处理的余氯添加器。
为实现上述的目的，本实用新型提供了以下技术方案：一种用于游泳池水处理的余氯添加器，包括进水管以及出水管，进水管上连接有进水阀，出水管上连接有出水阀，所述进水阀与出水阀之间连通有由竖管和横管组成的“L”型的弯管，竖管的管口上设置有密封口，密封口上设有可添加余氯的加药口，所述横管内靠近出水口处设置有过滤网，横管的管口上连通有出水管，竖管的侧壁上设置的与竖管内腔连通的开口上连通有进水管，且与竖管内腔连通的开口设置于密封口的下侧。
本实用新型进一步设置为：所述出水阀上连接有止回阀。
本实用新型进一步设置为：所述弯管的弯折角度为90°-135°。
本实用新型进一步设置为：所述弯管的弯折角度为90°或120°或135°。
本实用新型进一步设置为：所述进水阀与进水管之间连接有泄压阀。
本实用新型进一步设置为：所述出水阀与出水管之间连接有泄压阀。
通过采用上述技术方案，本实用新型所达到的技术效果为：片状三氯异氰尿酸溶解比较缓慢，初步实践认定200克的固体余氯需要4吨水冲洗溶化，这样以来我们控制水流量就可以控制注入使用水的余氯含量，可以做到24小时不间断地对使用水进行消毒，从而抑制了水中的病体细菌的繁殖数量，大大的提高了我们使用水卫生达标的管理，而且制造加工的难度低，维修成本也较低，效率相对较高的用于游泳池水处理的余氯添加器。用自来水从进水口注入，通过水表、压力表可以直观的看到注入自来水流速和流量，片状三氯异氰尿酸在溶解的过程中它要越来越小，为了防止溶解后的片状三氯异氰尿酸堵塞水管，我们又在溶解器内部添置了一个过滤网。用实践证明了1个小时它消耗1吨水，也就是溶解了50克的片状三氯异氰尿酸。溶解片状三氯异氰尿酸的量我们可以通过对出水口的阀门控制来实现。本设计的注射型余氯添加器可以容纳6000-12000克片状三氯异氰尿酸，如果全天消耗(24*50)1200克也可以持续到5天，那么3-5天添加一次片状三氯异氰尿酸就可以了。
