申请日2018.07.19
公开(公告)日2019.02.26
IPC分类号C02F9/02; C02F1/40; B01D17/032; B01D17/12
摘要
本实用新型公开了一种可实现油水分离的污水环保处理装置，包括箱体，箱体一侧的底部固定设有储水箱，箱体另一侧的底部固定设有储油箱，箱体底部的箱壁开设有进液口，进液口的内部固定设有电磁阀门，箱体内部的顶端固定设有三角形过滤板，箱体内部一侧的底端固定设有水泵，箱体内部另一侧的底端固定设有油泵，本实用新型一种可实现油水分离的污水环保处理装置，通过设置液位开关，当液体漫过液位开关时，可以使电磁阀门关闭，通过设置油混水开关，一方面可以检测液体油的浓度，另一方面，可以控制油泵和水泵工作，通过设置接料槽，便于盛放污水中的杂质，通过设置三角形过滤板，可以过滤掉水中的杂质。
权利要求书

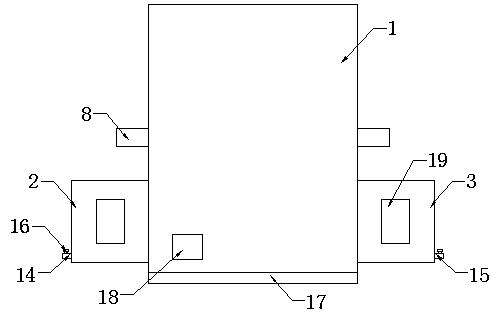

1.一种可实现油水分离的污水环保处理装置，包括箱体(1)，其特征在于，所述箱体(1)一侧的底部固定设有储水箱(2)，所述箱体(1)另一侧的底部固定设有储油箱(3)，所述箱体(1)底部的箱壁开设有进液口(5)，所述进液口(5)的内部固定设有电磁阀门(6)，所述箱体(1)内部的顶端固定设有三角形过滤板(4)，所述三角形过滤板(4)的底部设有与箱体(1)固定连接的液位开关(9)，所述箱体(1)内部一侧的底端固定设有水泵(10)，所述水泵(10)的进水端与进水管(12)的一端固定连接，所述进水管(12)的另一端位于箱体(1)的底部，所述水泵(10)的出水端与箱壁穿插连接并嵌入储水箱(2)的内部，所述箱体(1)内部另一侧的底端固定设有油泵(11)，所述油泵(11)的进油端与进油管(13)的一端固定连接，所述进油管(13)的另一端位于箱体(1)的底部，所述油泵(11)的出水端与箱壁穿插连接并嵌入储油箱(3)的内部。
2.根据权利要求1所述的一种可实现油水分离的污水环保处理装置，其特征在于：所述储水箱(2)一侧的底部开设有出水口，所述出水口的内部固定设有出水管(14)，所述储油箱(3)一侧的底部开设有出油口，所述出油口的内部固定设有出油管(15)，所述出水管(14)和出油管(15)的内部均固定设有控制阀门(16)。
3.根据权利要求1所述的一种可实现油水分离的污水环保处理装置，其特征在于：所述三角形过滤板(4)两侧的箱壁均开设有倾斜的出料口(7)，所述出料口(7)的底部设有与箱体(1)外侧固定连接的接料槽(8)，两个所述出料口(7)的倾斜角度等于三角形过滤板(4)的倾斜角度。
4.根据权利要求1所述的一种可实现油水分离的污水环保处理装置，其特征在于：所述箱体(1)的底部固定设有防滑垫(17)。
5.根据权利要求1所述的一种可实现油水分离的污水环保处理装置，其特征在于：所述储水箱(2)和储油箱(3)的正面均固定设有观察窗(19)。
6.根据权利要求1所述的一种可实现油水分离的污水环保处理装置，其特征在于：所述箱体(1)正面的底部固定设有油混水开关(18)，所述油混水开关(18)的检测探头位于箱体(1)内部的底端，所述水泵(10)和油泵(11)均通过油混水开关(18)与电源电性连接，所述电磁阀门(6)通过液位开关(9)与电源电性连接。
说明书
一种可实现油水分离的污水环保处理装置
技术领域
本实用新型涉及一种污水环保处理装置，特别涉及一种可实现油水分离的污水环保处理装置，属于污水处理技术领域。
背景技术
近年来，采油回注水和生活污水的回收利用受到越来越多的关注，油水分离在回收利用中起着关键作用，因此寻求一种简便高效的方法进行油水分离成为了人们关注的课题，目前，含油污水除油常用方法有：斜板除油、聚结除油和旋流除油等，采用的主要分离内件为板材，聚结滤芯和旋流子，这些分离内件多少存在一些不足之处，如板材加工难度大，造价高，进口流速有要求。
实用新型内容
本实用新型的目的在于提供一种可实现油水分离的污水环保处理装置，以解决上述背景技术中提出的污水处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可实现油水分离的污水环保处理装置，包括箱体，所述箱体一侧的底部固定设有储水箱，所述箱体另一侧的底部固定设有储油箱，所述箱体底部的箱壁开设有进液口，所述进液口的内部固定设有电磁阀门，所述箱体内部的顶端固定设有三角形过滤板，所述三角形过滤板的底部设有与箱体固定连接的液位开关，所述箱体内部一侧的底端固定设有水泵，所述水泵的进水端与进水管的一端固定连接，所述进水管的另一端位于箱体的底部，所述水泵的出水端与箱壁穿插连接并嵌入储水箱的内部，所述箱体内部另一侧的底端固定设有油泵，所述油泵的进油端与进油管的一端固定连接，所述进油管的另一端位于箱体的底部，所述油泵的出水端与箱壁穿插连接并嵌入储油箱的内部。
作为本实用新型的一种优选技术方案，所述储水箱一侧的底部开设有出水口，所述出水口的内部固定设有出水管，所述储油箱一侧的底部开设有出油口，所述出油口的内部固定设有出油管，所述出水管和出油管的内部均固定设有控制阀门。
作为本实用新型的一种优选技术方案，所述三角形过滤板两侧的箱壁均开设有倾斜的出料口，所述出料口的底部设有与箱体外侧固定连接的接料槽，两个所述出料口的倾斜角度等于三角形过滤板的倾斜角度。
作为本实用新型的一种优选技术方案，所述箱体的底部固定设有防滑垫。
作为本实用新型的一种优选技术方案，所述储水箱和储油箱的正面均固定设有观察窗。
作为本实用新型的一种优选技术方案，所述箱体正面的底部固定设有油混水开关，所述油混水开关的检测探头位于箱体内部的底端，所述水泵和油泵均通过油混水开关与电源电性连接，所述电磁阀门通过液位开关与电源电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型一种可实现油水分离的污水环保处理装置，通过设置储水箱，可以储存水资源，通过设置储油箱，可以储存油液，通过设置液位开关，当液体漫过液位开关时，可以使电磁阀门关闭，通过设置油混水开关，一方面可以检测液体油的浓度，另一方面，可以控制油泵和水泵工作，通过设置接料槽，便于盛放污水中的杂质，通过设置三角形过滤板，可以过滤掉水中的杂质。
