申请日2013.06.28
公开(公告)日2013.11.27
IPC分类号H02H7/085
摘要
本实用新型公开了一种简易工业废水输送泵保护电路，包括无水传感器、六反相器、三端稳压器、第一电阻、第二电阻、继电器、二极管、三极管、第一电容、第二电容、整流电路、变压器、断路器、开关和水泵电机。工作时闭合电源开关，若水管无水，则无水传感器与地近似绝缘状态，六反相器输入高电平，输出低电平，三极管截止，继电器释放。其常开触点断开，增压水泵的电机不运转，从而避免了水泵空转。本实用新型与工业污水输送泵的电机配合使用，能够有效的保护电机，使电机在超载时自动断开，避免被烧毁，且本实用新型电路结构简单、采用元件少、成本低廉、易于生产，有利于推广。
权利要求书

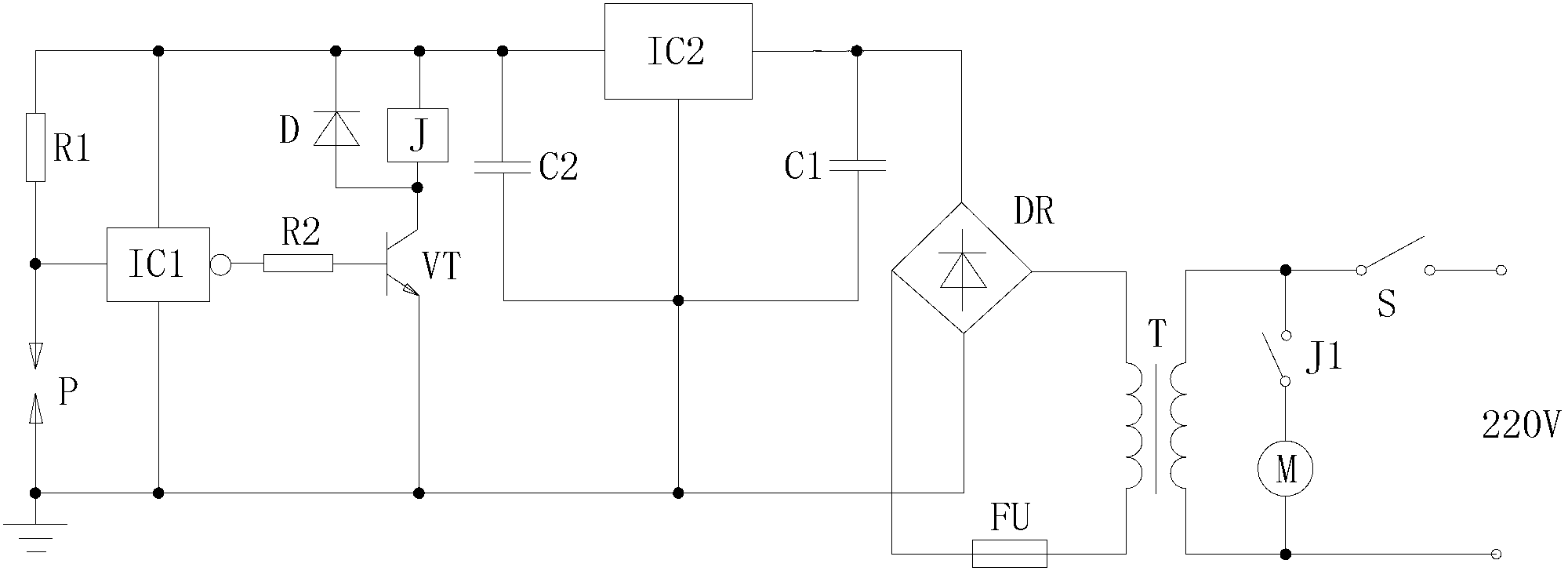

1.一种简易工业废水输送泵保护电路，其特征在于：包括无水传感器、六反相器、三端稳压器、第一电阻、第二电阻、继电器、二极管、三极管、第一电容、第二电容、整流电路、变压器、断路器、开关和水泵电机，交流电源的火线与所述开关的第一端连接，所述交流电源的零线与所述水泵电机的第一端和所述变压器初级的第一端连接，所述水泵电机的第二端与所述继电器的常开开关的第一端连接，所述继电器常开开关的第二端同时与所述开关的第二端和所述变压器初级的第二端连接，所述变压器次级的第一端与所述整流电路的第一输入端连接，所述变压器次级的第二端通过所述断路器与所述整流电路的第二输入端连接，所述整流电路的正极同时与所述第一电容的第一端和所述三端稳压器的输入端连接，所述整流电路的负极同时与所述第一电容的第二端、所述三端稳压器的负极、所述第二电容的第一端、所述三极管的发射极、所述六反相器的负极和所述无水传感器的第一端连接，所述三端稳压器的输出端同时与所述第二电容的第二端、所述继电器的第一端、所述二极管的负极、所述六反相器的正极和所述第一电阻的第一端连接，所述第一电阻的第二端与所述无水传感器的第二端和所述六反相器的信号输入端连接，所述六反相器的信号输出端通过所述第二电阻与所述三极管的基极连接，所述三极管的集电极同时与所述二极管的正极和所述继电器的第二端连接。
说明书
简易工业废水输送泵保护电路
技术领域
本实用新型涉及一种工业废水 处理辅助装置，尤其涉及一种简易工业废水输送泵保护电路。
背景技术
随着工业时代的不断发展与进步，给人们带来了不少的先进设备，但同时伴随着的是工业生产所产生的废水污染，废水污染对环境影响是很大的，这些废水必须经过处理后才能进行排放，才能对环境进行保护，废水中渣滓含量比较多，因此，废水的输送过程对废水输送泵的电机要求比较高，甚至有可能烧毁输送泵电机。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种简易工业废水输送泵保护电路。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括无水传感器、六反相器、三端稳压器、第一电阻、第二电阻、继电器、二极管、三极管、第一电容、第二电容、整流电路、变压器、断路器、开关和水泵电机，交流电源的火线与所述开关的第一端连接，所述交流电源的零线与所述水泵电机的第一端和所述变压器初级的第一端连接，所述水泵电机的第二端与所述继电器的常开开关的第一端连接，所述继电器常开开关的第二端同时与所述开关的第二端和所述变压器初级的第二端连接，所述变压器次级的第一端与所述整流电路的第一输入端连接，所述变压器次级的第二端通过所述断路器与所述整流电路的第二输入端连接，所述整流电路的正极同时与所述第一电容的第一端和所述三端稳压器的输入端连接，所述整流电路的负 极同时与所述第一电容的第二端、所述三端稳压器的负极、所述第二电容的第一端、所述三极管的发射极、所述六反相器的负极和所述无水传感器的第一端连接，所述三端稳压器的输出端同时与所述第二电容的第二端、所述继电器的第一端、所述二极管的负极、所述六反相器的正极和所述第一电阻的第一端连接，所述第一电阻的第二端与所述无水传感器的第二端和所述六反相器的信号输入端连接，所述六反相器的信号输出端通过所述第二电阻与所述三极管的基极连接，所述三极管的集电极同时与所述二极管的正极和所述继电器的第二端连接。
本实用新型的有益效果在于：
本实用新型与工业污水输送泵的电机配合使用，能够有效的保护电机，使电机在超载时自动断开，避免被烧毁，且本实用新型电路结构简单、采用元件少、成本低廉、易于生产，有利于推广。
