申请日2013.06.20
公开(公告)日2014.01.22
IPC分类号C02F5/00
摘要
本实用新型公开了一种具有除垢功能的锅炉水处理系统，包括补充水蓄水槽、冷凝回收槽、离子干扰器、腐蚀因子捕捉器和结垢因子捕捉器，所述冷凝回收槽的顶部设置用于给锅炉补水的进水管，所述进水管中设置有密封管，所述密封管中设置有液体磁;本系统的液体磁可以使水分子变小，变小的水分子能轻松穿透硬水垢，经小分子水流冲刷可以使硬水垢变软而被冲走，另外本实用新型可降低锅炉供水的溶氧度及氧化还原电位，能防止高温氧腐蚀，还能捕捉水中钙、镁等造成水垢的矿物质，防止水垢的形成。
权利要求书
1.一种具有除垢功能的锅炉水处理系统，其特征在于：包括补充水蓄水槽、冷凝回收槽、离子干扰器、腐蚀因子捕捉器、结垢因子捕捉器、真空泵Ⅰ和真空泵Ⅱ，所述补充水蓄水槽设置有两个出水口，一个出水口直接与冷凝回收槽相通，另一个出水口与真空泵Ⅰ入口相通，所述真空泵Ⅰ的出口与结垢因子捕捉器的进水口相通，所述结垢因子捕捉器的出水口直接与冷凝回收槽相通，所述冷凝回收槽底部设置有与真空泵Ⅱ入口相通的出水口，所述真空泵Ⅱ的出口与离子干扰器的入口相通，所述离子干扰器的出口与腐蚀因子捕捉器的入口相通，所述腐蚀因子捕捉器的出口与结垢因子捕捉器的入口相通，所述冷凝回收槽的顶部还设置用于给锅炉补水的进水管，所述进水管中固定设置有密封管，所述密封管中设置有液体磁。
2.根据权利要求1所述的一种具有除垢功能的锅炉水处理系统，其特征在于：所述密封管内70%～80%的密封空间被液态磁填充。
3.根据权利要求1所述的一种具有除垢功能的锅炉水处理系统，其特征在于：所述真空泵Ⅰ的出口与结垢因子捕捉器的进水口之间的管路以及腐蚀因子捕捉器的出口与结垢因子捕捉器的入口之间的管路均设置有逆止阀。
4.根据权利要求1所述的一种具有除垢功能的锅炉水处理系统，其特征在于：所述冷凝回收槽的顶部还设置有浅压阀。
说明书
一种具有除垢功能的锅炉水处理系统
技术领域
本实用新型属于锅炉除垢技术领域，具体涉及一种具有除垢功能的锅炉水处理系统。
背景技术
锅炉是工业供热的心脏，将水由液态加热成高压气态，利用气化所携带的大量潜热，源源不断的将热能送到生产线，但由于水中所含氧，二氧化碳、矿物质，造成锅炉结垢与腐蚀等问题。结垢不仅造成燃料的浪费，严重时更可能造成锅炉爆管等的工案意外，而腐蚀则是造成锅炉渗漏破管的主要原因，缩短了设备寿命;如果锅炉是供热系统的心脏，水则是供热系统的血液，锅炉水处理是为供热的心脏提供合格的血液，目前工业界大多采用软化水设备和水中添加化学药剂的方式，再配合炉水排放，但此方式须以排水来严格控管炉水导电度及药剂浓度，同时化学药剂更需搭配当地供水水质做调整，因此对水处理的严谨度不同，锅炉也或多或少的累积了水垢，所以每年必须配合停炉酸洗的手段，来清除累积的水垢，此方法为大部分业界所接受，其实并未彻底解决水垢与腐蚀的问题，大量排放锅炉水不仅浪费能源，同时炉水中所添加的化学药剂更会污染水源。
实用新型内容
有鉴于此，本实用新型的目的是提供一种具有除垢功能的锅炉水处理系统，可以清除锅炉中的水垢，同时防止锅炉中水垢的再次产生。

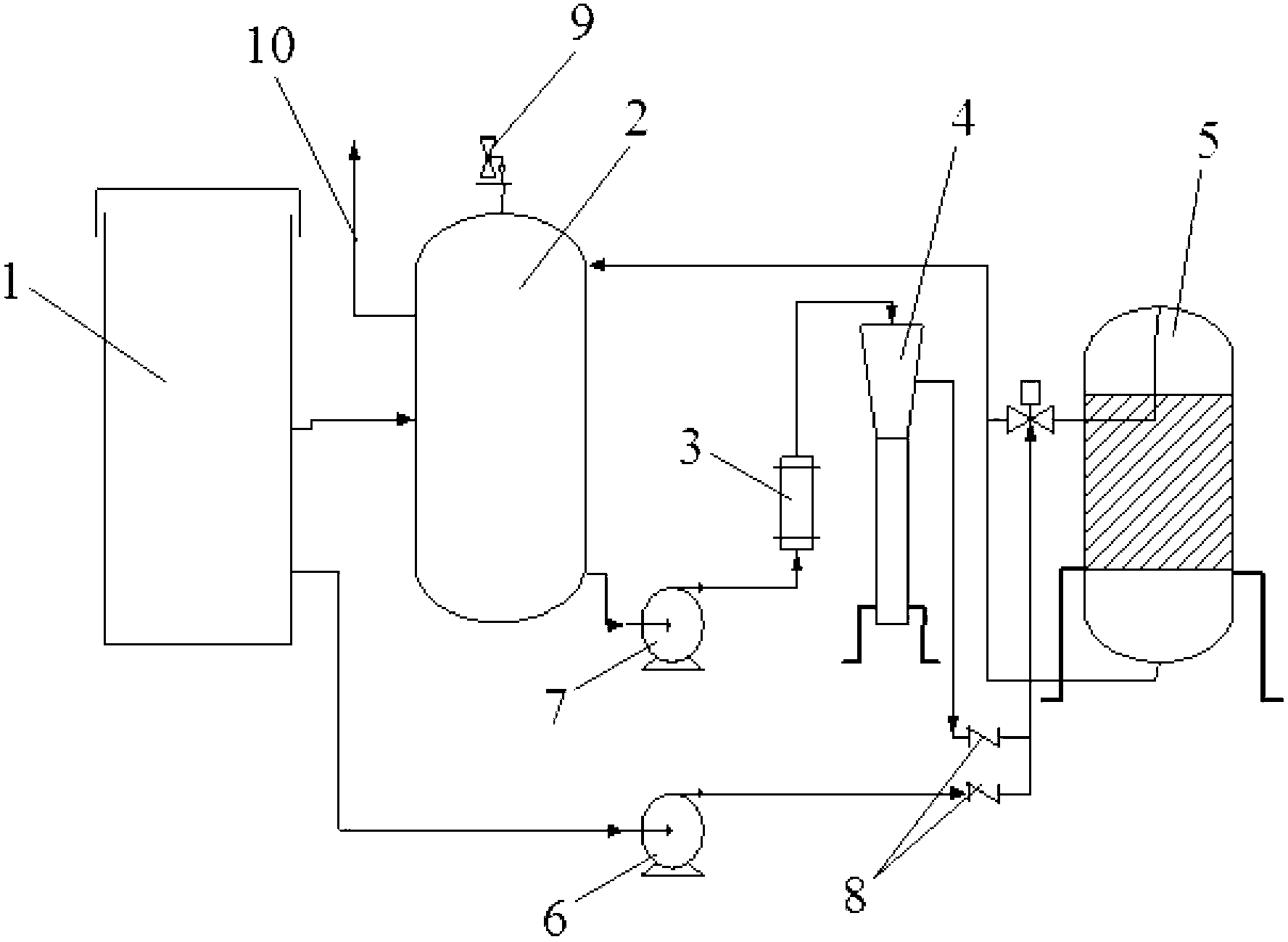

本实用新型的目的是通过以下技术方案实现的：一种具有除垢功能的锅炉水处理系统，包括补充水蓄水槽、冷凝回收槽、离子干扰器、腐蚀因子捕捉器、结垢因子捕捉器、真空泵Ⅰ和真空泵Ⅱ，所述补充水蓄水槽设置有两个出水口，一个出水口直接与冷凝回收槽相通，另一个出水口与真空泵Ⅰ入口相通，所述真空泵Ⅰ的出口与结垢因子捕捉器的进水口相通，所述结垢因子捕捉器的出水口直接与冷凝回收槽相通，所述冷凝回收槽底部设置有与真空泵Ⅱ入口相通的出水口，所述真空泵Ⅱ的出口与离子干扰器的入口相通，所述离子干扰器的出口与腐蚀因子捕捉器的入口相通，所述腐蚀因子捕捉器的出口与结垢因子捕捉器的入口相通，所述冷凝回收槽的顶部还设置用于给锅炉补水的进水管，所述进水管中固定设置有密封管，所述密封管中设置有液体磁;进一步，所述密封管内70%～80%的密封空间被液态磁填充;进一步，所述真空泵Ⅰ的出口与结垢因子捕捉器的进水口之间的管路以及腐蚀因子捕捉器的出口与结垢因子捕捉器的入口之间的管路均设置有逆止阀;进一步，所述冷凝回收槽的顶部还设置有浅压阀。本实用新型的有益效果是：本系统的液体磁通过改变水分子两个氢原子的夹角(氢原子的夹角由原来的104.5°变为103°)使水分子变小，变小的水分子能轻松穿透硬水垢，硬水垢经小分子水流冲刷后变软而被冲走，另外本发明还可降低锅炉供水的溶氧度及氧化还原电位，能防止高温氧腐蚀，还能捕捉水中钙、镁等造成水垢的矿物质，防止水垢的形成。
本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从
本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。
