申请日2018.04.23
公开(公告)日2019.01.15
IPC分类号C02F3/00
摘要
本实用新型提供了一种用于废水处理系统的配水井装置，包括井体、至少一块隔板和至少两块堰板，其中所述至少一块隔板将所述井体分隔成至少两个分配单元，所述至少两块堰板中的每一块设置于相应的分配单元中，以将所述分配单元分隔成靠近所述隔板的进水单元和靠近所述井体的侧壁的出水单元，并且其中，所述至少两块堰板中的每一块的顶部距离所述配水井装置的顶部有预定距离，所述进水单元设置有进水口，所述出水单元设置有出水口，所述出水口处设置有阀门。本实用新型可调控配水井的液位，实现下级并联运行系统的水量调节和水量均匀分配，还能够实现并联运行系统的独立运行和交叉运行，提高系统运行效率。
权利要求书

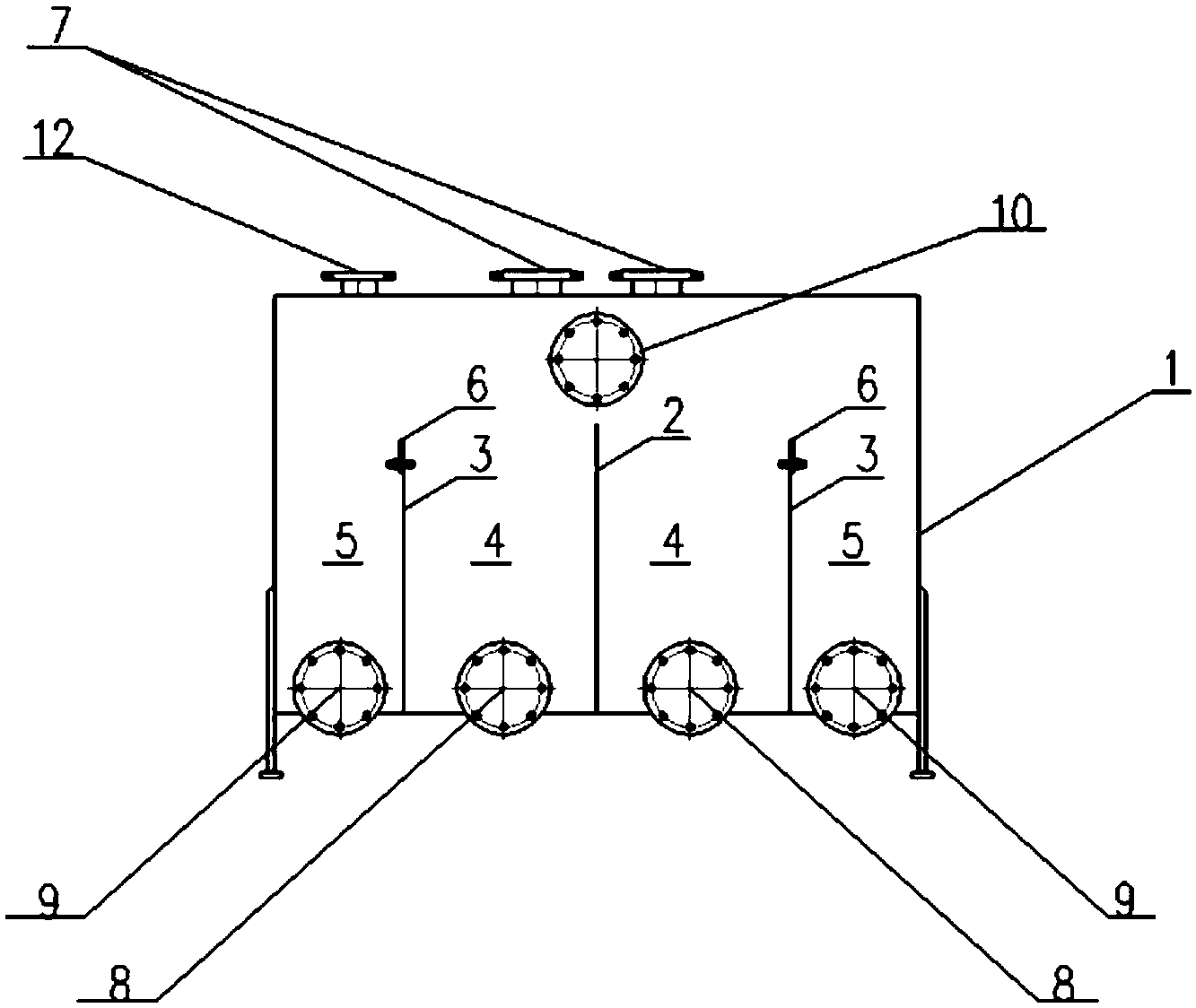

1.一种配水井装置，其特征在于，包括井体、至少一块隔板和至少两块堰板，其中，
所述至少一块隔板将所述井体分隔成至少两个分配单元，所述至少两块堰板中的每一块设置于相应的分配单元中，以将所述分配单元分隔成靠近所述隔板的进水单元和靠近所述井体的侧壁的出水单元，并且其中，
所述至少两块堰板中的每一块的顶部距离所述配水井装置的顶部有预定距离，所述进水单元设置有进水口，所述出水单元设置有出水口，所述出水口处设置有阀门。
2.如权利要求1所述的配水井装置，其特征在于，所述至少一块隔板将所述井体均匀分隔成相同的至少两个分配单元。
3.如权利要求1所述的配水井装置，其特征在于，所述进水口下端连接进水管，在所述进水口处所述进水管通过连接装置与上级处理单元相连接。
4.如权利要求3所述的配水井装置，其特征在于，所述连接装置包括法兰。
5.如权利要求3所述的配水井装置，其特征在于，所述进水管底部位于液面以下，距离所述井体的底部的高度为150-200mm。
6.如权利要求1所述的配水井装置，其特征在于，所述进水单元的底部还设置有排空口，所述排空口下端通过阀门连接排水管。
7.如权利要求1所述的配水井装置，其特征在于，所述至少两块堰板中的每一块的顶部均设置有采用膨胀螺栓固定的衬板，所述衬板能够通过所述膨胀螺栓上下调节。
8.如权利要求1所述的配水井装置，其特征在于，所述井体顶部上所述两个分配单元之间的位置设置有溢流孔。
9.如权利要求1所述的配水井装置，其特征在于，所述井体的顶部还设置有入口孔。
10.如权利要求1所述的配水井装置，其特征在于，所述井体的顶部还设置有除臭孔。
说明书
用于废水处理系统的配水井装置
技术领域
本实用新型涉及废水处理领域，具体而言涉及用于废水处理系统的配水井装置。
背景技术
“三高废水”是高有机物浓度、高氨氮以及高盐废水的简称，以生活垃圾焚烧厂的渗滤液为例，该废水的重铬酸盐指数CODcr达几万，氨氮含量一般大于1000mg/L，电导率超过10000μs/cm。渗滤液处理一般采用“厌氧系统+生化系统+深度处理系统”工艺，该工艺在工程项目中一般建设两条独立运行线。配水井上接并联运行的厌氧系统，将厌氧系统的出水分配至两条并联运行的生化系统。通过配水井实现厌氧系统出水的均匀分配，因此，配水井是三高废水处理工艺中重要的设备之一。
目前工程中应用较多的配水井技术分为两类：一类是传统的用于污水处理系统的配水井，该类配水井结构简单，仅通过溢流方式完成配水，很难实现配水井的液位控制和出水流量的均匀分配，不适用于并联运行的系统;另一类是可用于并联运行系统的可调节配水井，该类配水井能够实现并联系统的均匀配水，但是该类配水井一般上接预处理系统，既要配水又要配泥，结构复杂，且不能够实现并联系统交叉运行，无法更大地发挥生化系统的作用。此外，由于三高废水本身臭味较大，现有的配水井易释放出大量臭气，对环境造成负面影响。
因此，有必要提出一种新型的用于废水处理系统的配水井装置，以解决现有的技术问题。
实用新型内容
在实用新型内容部分中引入了一系列简化形式的概念，这将在具体实施方式部分中进一步详细说明。本实用新型的实用新型内容部分并不意味着要试图限定出所要求保护的技术方案的关键特征和必要技术特征，更不意味着试图确定所要求保护的技术方案的保护范围。
为了克服目前存在的问题，本实用新型一方面提供一种配水井装置，包括井体、至少一块隔板和至少两块堰板，其中，所述至少一块隔板将所述井体分隔成至少两个分配单元，所述至少两块堰板中的每一块设置于相应的分配单元中，以将所述分配单元分隔成靠近所述隔板的进水单元和靠近所述井体的侧壁的出水单元，并且其中，所述至少两块堰板中的每一块的顶部距离所述配水井装置的顶部有预定距离，所述进水单元设置有进水口，所述出水单元设置有出水口，所述出水口处设置有阀门。
在本实用新型的一个实施例中，所述至少一块隔板将所述井体均匀分隔成相同的至少两个分配单元。
在本实用新型的一个实施例中，所述进水口下端连接进水管，在所述进水口处所述进水管通过连接装置与上级处理单元相连接。
在本实用新型的一个实施例中，所述连接装置包括法兰。
在本实用新型的一个实施例中，所述进水管底部位于液面以下，距离所述井体的底部的高度为150-200mm。
在本实用新型的一个实施例中，所述进水单元的底部还设置有排空口，所述排空口下端通过阀门连接排水管。
在本实用新型的一个实施例中，所述至少两块堰板中的每一块的顶部均设置有采用膨胀螺栓固定的衬板，所述衬板能够通过所述膨胀螺栓上下调节。
在本实用新型的一个实施例中，所述井体顶部上所述两个分配单元之间的位置设置有溢流孔。
在本实用新型的一个实施例中，所述井体的顶部还设置有入口孔。
在本实用新型的一个实施例中，所述井体的顶部还设置有除臭孔。
本实用新型可调控配水井的液位，实现下级并联运行系统的水量调节和水量均匀分配，还能够实现并联运行系统的独立运行和交叉运行，提高系统运行效率。
