申请日2019.03.05
公开(公告)日2019.05.03
IPC分类号C02F1/78; C02F1/76; C02F1/32
摘要
本发明公开了一种便携折叠式鱼雷状污水自动修复器，包括液电混压装置、喷液支杆、喷气支杆和气电发生装置，喷液支杆包括PID滑头b、喷液联杆、活动头、喷液头和喷液孔，喷气支杆包括紫外灯、喷气联杆、气电发生装置、横通气道、PID滑头a、穿锚孔和喷气头，各喷气支杆通过折叠膜相连。本发明的优点在于：装置小、轻便，易于携带与收纳;装置结构上可以满足多种AOPs技术的组合使用，便于反应控制;装置适合原位自然水体处理，包括天气的影响，也适合集中污水处理，包括恶劣水质的侵蚀;装置采用PID控制，实现半自动化操作;装置既可以作为水处理预处理，亦可以作为深度处理使用;装置采用气喷与液喷使得原料利用率增加，降低操作成本。
权利要求书

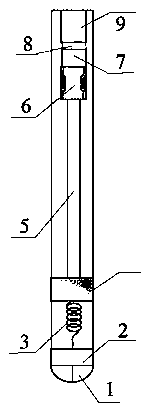

1.一种便携折叠式鱼雷状污水自动修复器，其特征在于：包括液电混压装置(4)、喷液支杆(9)、喷气支杆(10)和气电发生装置(18)，所述液电混压装置(4)置于下底部，所述液电混压装置(4)上端连接直管(5)，下端连接下PID伸缩器(3)，所述直管(5)内置自旋叶片(16)，所述下PID伸缩器(3)位于连接装置(2)上部，所述连接装置(2)内置活动小杆(14)，所述活动小杆(14)通过小支架(13)与停浮桨叶(1)相连，所述直管(5)上部包裹于上PID伸缩器(6)，所述上PID伸缩器(6)上部与线锚发射器(7)相连，所述线锚发射器(7)内置线锚(28)，所述喷液支杆(9)通过缓冲连接器(8)与线锚发射器(7)相连，所述喷液支杆(9)包括PID滑头b(23)、喷液联杆(24)、活动头(25)、喷液头(26)和喷液孔(27)，所述喷液支杆(9)数量为M，其中M≥3，所述喷液支杆(9)内置PID根据需要自行一节一节延伸形成喷液联杆(24)，节数为Z，其中Z≥1，所述PID滑头b(23)设置在喷液联杆(24)一端，所述喷液联杆(24)另一端通过活动头(25)连接喷液头(26)，所述喷液头(26)内均布多个喷液孔(27)，所述喷气支杆(10)包括紫外灯(11)、喷气联杆(17)、气电发生装置(18)、横通气道(19)、PID滑头a(20)、穿锚孔(21)和喷气头(22)，所述喷气支杆(10)数量为N，其中N≥4，所述喷气支杆(10)可内置PID根据需要自行一节一节延伸形成喷气联杆(17)，节数为Y，其中Y≥1，所述喷气联杆(17)内腔内设置横通气道(19)和气电发生装置(18)，所述气电发生装置(18)穿过横通气道(19)，所述喷气联杆(17)一端设置PID滑头a(20)，所述喷气联杆(17)另一端设置喷气头(22)，所述喷气联杆(17)上设置穿锚孔(21)，所述紫外灯11内置于喷气支杆10的背面弧状处，所述各喷气支杆(10)通过折叠膜(15)相连，所述折叠膜(15)在各喷气支杆(10)水平展开后成圆形，与水平面相平。
2.根据权利要求1所述的一种便携折叠式鱼雷状污水自动修复器，其特征在于：所述停浮桨叶(1)、小支架(13)、活动小杆(14)、喷液支杆(9)和喷气支杆(10)由碳纤维制成，所述直管(5)、竖通气道(12)、自旋叶片(16)和横通气道(19)由聚酯塑料制成，所述折叠膜(15)和线锚(28)聚酯纤维制成，其余硬质外部结构由铝合金制成。
3.根据权利要求1所述的一种便携折叠式鱼雷状污水自动修复器，其特征在于：所述喷气头(22)呈360°旋转。
4.根据权利要求1所述的一种便携折叠式鱼雷状污水自动修复器，其特征在于：所述连接装置(2)向下弹出活动小杆(14)。
5.根据权利要求1所述的一种便携折叠式鱼雷状污水自动修复器，其特征在于：所述缓冲连接器(8)带动喷液支杆(9)旋转。
6.实现权利要求1所述的一种便携折叠式鱼雷状污水自动修复器的使用方法，其特征在于：其使用方法包括以下步骤：
A、液电混压装置(4)放置NaClO2与水溶液，工作时会混合;
B、通过直管(5)中的自旋叶片(16)，提升至缓冲连接器(8)，然后进入喷液支杆(9)，在喷气联杆(19)作用下，通过喷液头(26)喷洒NaClO2溶液;
C、同时紫外灯(11)打开，在紫外光的照射下NaClO2溶液会产生ClO2，与此同时气电发生装置通过竖通气道(12)采集的空气，形成O3后，通过横通气道(19)送至喷气头(22)进行曝气。
说明书
一种便携折叠式鱼雷状污水自动修复器
技术领域
本发明涉及污水智能修复器技术领域，具体为一种便携折叠式鱼雷状污水自动修复器。
背景技术
未来行业的发展必须以保护环境为前提。随着社会文明不断进步与发展，人们对环境质量要求的不断提升，必须对各行业排放的污染物进行有效控制与深度处理。影响环境的污染主要包括水污染、大气污染、固体废弃物污染以及其他污染。水污染对环境影响最为广泛，其中污染废水以生活废水和工业废水为主。工业废水含有多种有毒有害物质，具体包括：含酚废水、含汞废水、含油废水、重金属废水、含氰废水、造纸废水、印染废水、化工废水、冶金废水以及酸碱废水。目前针对水污染的处理方法有：物理方法、物理化学方法、生物方法以及高级氧化技术法。高级氧化技术法(AOPs)包括：臭氧氧化、芬顿氧化、超声波化学氧化、电化学氧化、光催化氧化、等离子体处理以及其联合技术等。AOPs可以直接氧化或间接生成活性自由基而完全降解废水中有机污染物。虽然AOPs被用于处理环境问题已经引起了广泛的关注，尤其在处理废水方面，但是由于AOPs反应不易控制，反应成本较高，面对处理自然水体时不能原位修复等问题，其实际转化应用处理装置却很少，尤其是便携式装置更是罕见，故限制AOPs实际发展应用。
发明内容
本发明的目的在于提供一种便携折叠式鱼雷状污水自动修复器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种便携折叠式鱼雷状污水自动修复器，包括液电混压装置、喷液支杆、喷气支杆和气电发生装置，所述液电混压装置置于下底部，所述液电混压装置上端连接直管，下端连接下PID伸缩器，所述直管内置自旋叶片，所述下PID伸缩器位于连接装置上部，所述连接装置内置活动小杆，所述活动小杆通过小支架与停浮桨叶相连，所述直管上部包裹于上PID伸缩器，所述上PID伸缩器上部与线锚发射器相连，所述线锚发射器内置线锚，所述喷液支杆通过缓冲连接器与线锚发射器相连，所述喷液支杆包括PID滑头b、喷液联杆、活动头、喷液头和喷液孔，所述喷液支杆数量为M，其中M≥3，所述喷液支杆内置PID根据需要自行一节一节延伸形成喷液联杆，节数为Z，其中Z≥1，所述PID滑头b设置在喷液联杆一端，所述喷液联杆另一端通过活动头连接喷液头，所述喷液头内均布多个喷液孔，所述喷气支杆包括紫外灯、喷气联杆、气电发生装置、横通气道、PID滑头a、穿锚孔和喷气头，所述喷气支杆数量为N，其中N≥4，所述喷气支杆可内置PID根据需要自行一节一节延伸形成喷气联杆，节数为Y，其中Y≥1，所述喷气联杆内腔内设置横通气道和气电发生装置，所述气电发生装置穿过横通气道，所述喷气联杆一端设置PID滑头a，所述喷气联杆另一端设置喷气头，所述喷气联杆上设置穿锚孔，所述紫外灯内置于喷气支杆的背面弧状处，所述各喷气支杆通过折叠膜相连，所述折叠膜在各喷气支杆水平展开后成圆形，与水平面相平。
优选的，所述停浮桨叶、小支架、活动小杆、喷液支杆和喷气支杆由碳纤维制成，所述直管、竖通气道、自旋叶片和横通气道由聚酯塑料制成，所述折叠膜和线锚聚酯纤维制成，其余硬质外部结构由铝合金制成。
优选的，所述喷气头呈360°旋转。
优选的，所述连接装置向下弹出活动小杆。
优选的，所述缓冲连接器带动喷液支杆旋转。
优选的，其使用方法包括以下步骤：
A、液电混压装置放置NaClO2与水溶液，工作时会混合;
B、通过直管中的自旋叶片，提升至缓冲连接器，然后进入喷液支杆，在喷气联杆作用下，通过喷液头喷洒NaClO2溶液;
C、同时紫外灯打开，在紫外光的照射下NaClO2溶液会产生ClO2，与此同时气电发生装置通过竖通气道采集的空气，形成O3后，通过横通气道送至喷气头进行曝气。
与现有技术相比，本发明的有益效果是：本发明结构设计新颖，装置小、轻便，易于携带与收纳;装置结构上可以满足多种AOPs技术的组合使用，便于反应控制;装置适合原位自然水体处理，包括天气的影响，也适合集中污水处理，包括恶劣水质的侵蚀;装置采用PID控制，实现半自动化操作;装置既可以作为水处理预处理，亦可以作为深度处理使用;装置采用气喷与液喷使得原料利用率增加，降低操作成本。
