申请日2019.03.06
公开(公告)日2019.05.10
IPC分类号F28D7/08; F28G15/10
摘要
本发明提供了一种新型高效易清洗污水换热器，包括污水箱，所述污水箱包括箱体、箱体内间隔并列设置有多条隔流条，相邻隔流条之间围成有用于流通污水的间隔槽，所述隔流条的一端与箱体一侧的内壁连接，隔流条的另一端与箱体另一侧的内壁间隔有用于连通相邻间隔槽的导通缺口，若干间隔槽和导通缺口构成用于引导污水迂回流动的水流通道，所述水流通道内铺设有用于流通流体的换热管道，其特征在于：还包括可驱动至少一条隔流条做升降运动的升降驱动装置。本发明大大的增大了换热管道的清洗面积，能更快的对换热管道的清洗，从而提高了清洗的效率。
权利要求书
1.一种新型高效易清洗污水换热器，包括污水箱，所述污水箱包括箱体、箱体内间隔并列设置有多条隔流条，相邻隔流条之间围成有用于流通污水的间隔槽，所述隔流条的一端与箱体一侧的内壁连接，隔流条的另一端与箱体另一侧的内壁间隔有用于连通相邻间隔槽的导通缺口，若干间隔槽和导通缺口构成用于引导污水迂回流动的水流通道，所述水流通道内铺设有用于流通流体的换热管道，其特征在于：还包括可驱动至少一条隔流条做升降运动的升降驱动装置。
2.根据权利要求1所述的一种新型高效易清洗污水换热器，其特征在于：所述升降驱动装置包括支撑架、升降架和第一驱动装置，所述支撑架可安装在隔流条上或箱体上，所述升降架安装在隔流条上，所述第一驱动装置上一端安装在支撑架上，所述第一驱动装置的下一端与升降架相连接，所述第一驱动装置可驱动升降架带动隔流条做升降运动。
3.根据权利要求2所述的一种新型高效易清洗污水换热器，其特征在于：所述第一驱动装置为电动推杆。
4.根据权利要求1所述的一种新型高效易清洗污水换热器，其特征在于：所述隔流条用于流通污水的侧面设置有波浪面，所述波浪面形成污水流通时的第一扰流元件。
5.根据权利要求1所述的一种新型高效易清洗污水换热器，其特征在于：所述远离污水入口的导通缺口上设置有第二扰流元件。
6.根据权利要求5所述的一种新型高效易清洗污水换热器，其特征在于：所述第二扰流元件包括呈门字形的第一挡水板和第二挡水板，所述第一挡水板的底部开设有用于安装在换热管道上矩形开口，所述第二挡水板可拆卸的安装在第一挡水板的上部，所述第二挡水板上开有两条对称设置的过水槽，所述过水槽的一侧设置有凹凸波浪面。
7.根据权利要求1所述的一种新型高效易清洗污水换热器，其特征在于：所述每条间隔槽内并列设置有第三扰流元件。
8.根据权利要求7所述的一种新型高效易清洗污水换热器，其特征在于：所述第三扰流元件包括第三挡水板，所述第三挡水板的底部设置有用于安装在换热管道上的安装部，所述安装部上设置有多个用于流通污水的通孔，所述第三挡水板的高度低于隔流条的高度。
说明书
一种新型高效易清洗污水换热器
技术领域
本发明涉及污水余热回收技术领域，特别涉及一种新型高效易清洗污水换热器。
背景技术
对低品位废流体能量的回收再利用，一直是节能领域研究重点。低品位废流体能量回收，最大的问题是污垢堵塞、沉积及造成的换热系数的大幅度降低。通过过滤等前处理手段可解决该问题，但会导致成本的上升及热量的大量损失。
ZL201120240147.X免拆洗离心污水换热器，比较好的解决了污垢堵塞、沉积及造成的换热系数大幅降低问题，但该专利换热器材料的防腐蚀是一大问题，用贵金属成本高，用防腐涂层会降低换热系数，换热器寿命会大受影响。同时能回收的热量取决于冷水侧温度，更低品位的热量无法回收。
ZL200810244379.5一种高效易清洗污水换热器，适合于中小型污水系统，其由污水箱体内布置的蛇形换热管进行换热，污水在污水箱体和上顶板之间流动。由于其类似自然流动，换热系数也只能到400W/(m2.K)以上，同时由于有上顶板，清洗还是不够方便。
ZL201621190898.4一种板管式换热器，由板冲压焊接成管组成换热器，其结构形式决定只适合于小型系统，中型系统都很困难;同时顶盖的存在，也使其清洗不够方便。
其他种类的换热器，如壳管换热器、浸没式换热器、可拆式板换热器等，也均存在堵塞、沉积、换热系数低，清洗不易等类问题。
发明内容
本发明的目的是提供一种新型高效易清洗污水换热器。
为了实现上述目的，本发明提供如下技术方案：

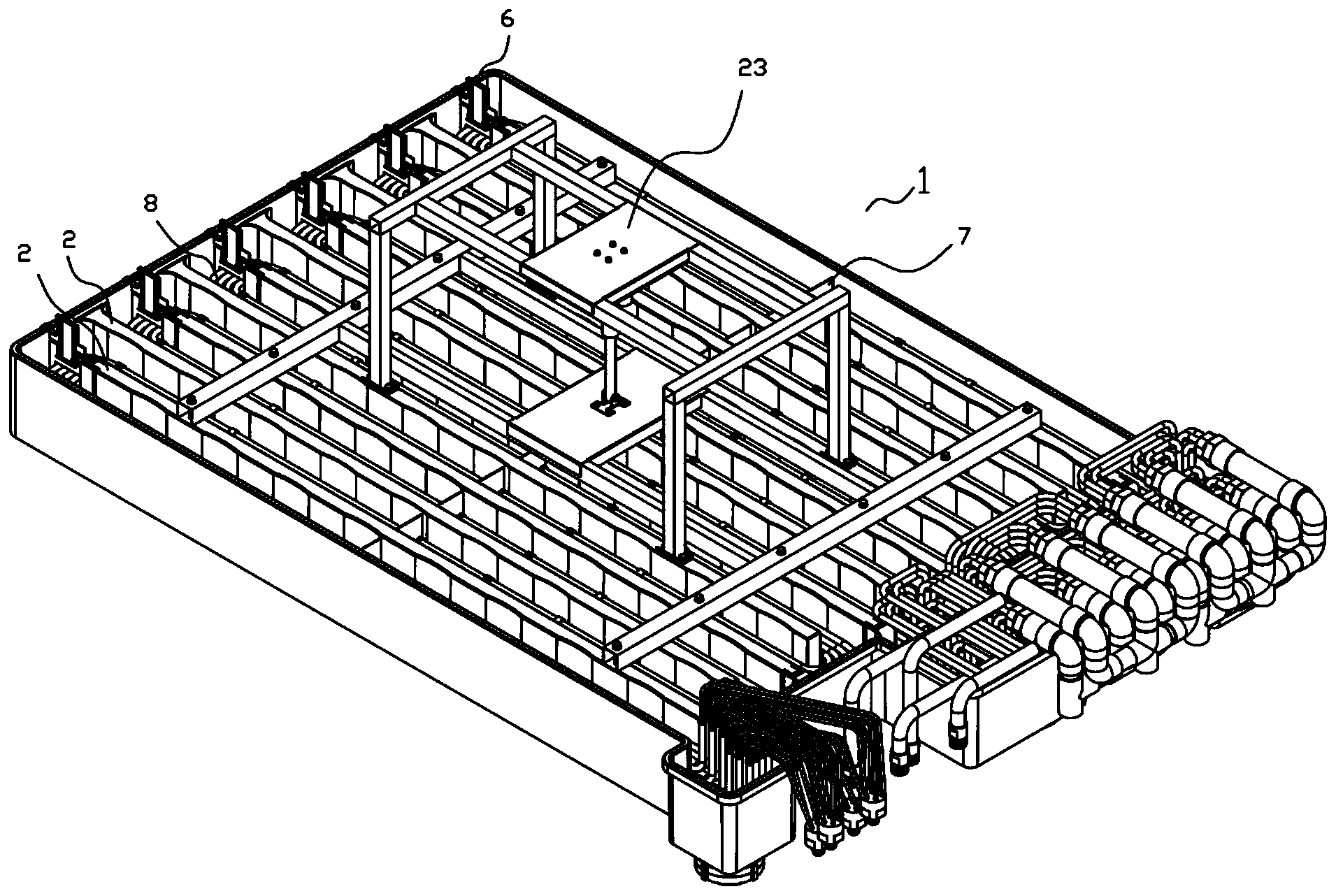

一种新型高效易清洗污水换热器，包括污水箱，所述污水箱包括箱体、箱体内间隔并列设置有多条隔流条，相邻隔流条之间围成有用于流通污水的间隔槽，所述隔流条的一端与箱体一侧的内壁连接，隔流条的另一端与箱体另一侧的内壁间隔有用于连通相邻间隔槽的导通缺口，若干间隔槽和导通缺口构成用于引导污水迂回流动的水流通道，所述水流通道内铺设有用于流通流体的换热管道，还包括可驱动至少一条隔流条做升降运动的升降驱动装置。
所述升降驱动装置包括支撑架、升降架和第一驱动装置，所述支撑架可安装在隔流条上或箱体上，所述升降架安装在隔流条上，所述第一驱动装置上一端安装在支撑架上，所述第一驱动装置的下一端与升降架相连接，所述第一驱动装置可驱动升降架带动隔流条做升降运动。
所述第一驱动装置为电动推杆。
所述隔流条用于流通污水的侧面设置有波浪面，所述波浪面形成污水流通时的第一扰流元件。
所述远离污水入口的导通缺口上设置有第二扰流元件。
所述第二扰流元件包括呈门字形的第一挡水板和第二挡水板，所述第一挡水板的底部开设有用于安装在换热管道上矩形开口，所述第二挡水板可拆卸的安装在第一挡水板的上部，所述第二挡水板上开有两条对称设置的过水槽，所述过水槽的一侧设置有凹凸波浪面。
所述每条间隔槽内并列设置有第三扰流元件。
所述第三扰流元件包括第三挡水板，所述第三挡水板的底部设置有用于安装在换热管道上的安装部，所述安装部上设置有多个用于流通污水的通孔，所述第三挡水板的高度低于隔流条的高度。
本发明的有益效果为：
现有技术中由于隔流条的阻挡使得换热管道的清洗面积十分小，从而不易对换热管道，大大的降低了清洗效率，本发明通过设置升降驱动装置，当需要对换热管道进行清洗时，通过升降驱动装置驱动隔流条向上升起，从而大大的增大了换热管道的清洗面积，能更快的实现对换热管道的清洗，从而提高了清洗的效率。
