申请日2018.04.23
公开(公告)日2019.01.08
IPC分类号B02C18/12; B02C18/16; B02C18/24
摘要
本实用新型涉及水处理的技术领域，特别是涉及一种水处理用污泥残渣制备装置，其无需使工作人员的双手一直位于放置槽内对放置盒进行固定，增强安装性;同时提高放置盒在放置箱内的稳固性，提高粉碎效果，增强使用性;且方便后续对污泥残渣进行拿取，提高使用可靠性;包括底座、四组电动伸缩杆、安装板、连接块、推板、放置箱、粉碎机、放置盒和支架，粉碎机设置在放置盒底端;还包括两组支板、两组支撑板和两组伸缩电机，两组伸缩电机的顶部输出端上均设置有活动杆;还包括上固定块和两组下固定块，上固定块设置在推板底端;还包括两组电动缸、两组安装块和固定环，放置箱包括环形挡板和圆形底板，环形挡板底端与圆形底板顶端外侧接触。
权利要求书

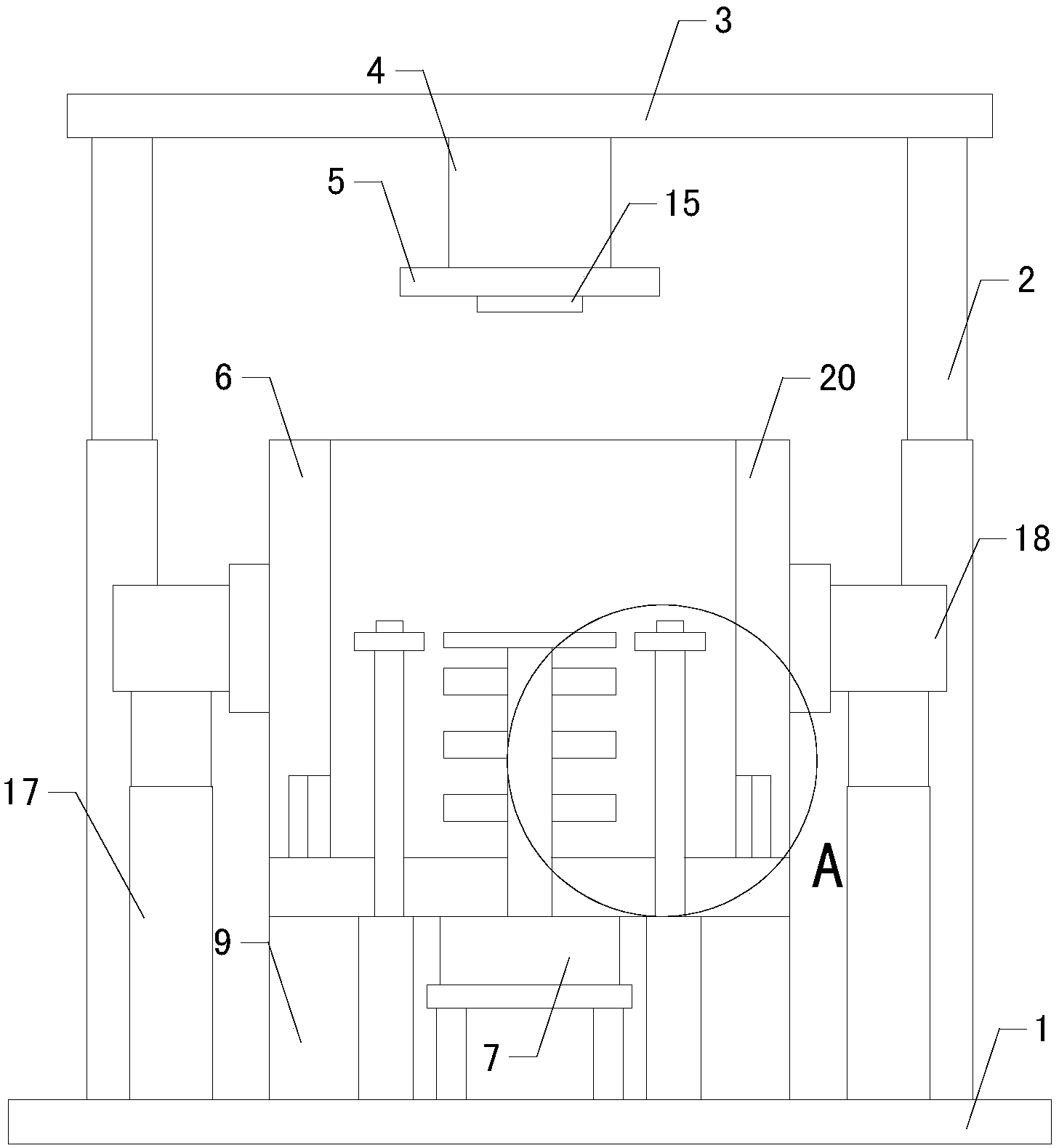

1.一种水处理用污泥残渣制备装置，包括底座(1)、四组电动伸缩杆(2)、安装板(3)、连接块(4)、推板(5)、放置箱(6)、粉碎机(7)、放置盒(8)和支架(9)，支架(9)设置在底座(1)顶端，放置箱(6)设置在支架(9)顶端，放置盒(8)顶端设置有放置槽，粉碎机(7)设置在放置盒(8)底端，粉碎电机的顶部输出端上设置有转动轴，并在转动轴外侧壁上设置有粉碎切片(10)，且粉碎切片(10)位于放置槽内，四组电动伸缩杆(2)分别设置在底座(1)顶端左前侧、左后侧、右前侧和右后侧上，且四组电动伸缩杆(2)输出端分别与安装板(3)底端左前侧、左后侧、右前侧和右后侧连接，连接块(4)设置在安装板(3)底端，推板(5)设置在连接块(4)底端，放置盒(8)内设置有盛放槽，并在盛放槽内存放有焙烧冷却后的污泥;其特征在于，还包括两组支板(11)、两组支撑板(12)和两组伸缩电机(13)，所述两组伸缩电机(13)分别设置在底座(1)顶端左半区域和右半区域上，并在两组伸缩电机(13)的顶部输出端上均设置有活动杆(14)，所述两组支撑板(12)均位于放置槽内，且两组活动杆(14)顶端均穿过放置箱(6)并分别与两组支撑板(12)底端左右两侧连接，所述两组支板(11)分别设置在放置盒(8)左端上侧和右端上侧处;还包括上固定块(15)和两组下固定块(16)，所述上固定块(15)设置在推板(5)底端，两组下固定块(16)分别设置在两组支撑板(12)顶端，所述放置盒(8)底端设置有与上固定块(15)相匹配的上固定槽，两组支板(11)顶端均设置有与下固定块(16)相匹配的下固定槽;还包括两组电动缸(17)、两组安装块(18)和固定环(19)，所述放置箱(6)包括环形挡板(20)和圆形底板(21)，所述两组电动缸(17)分别设置在底座(1)顶端左半区域和右半区域上，两组电动缸(17)的顶部输出端上均设置有移动活塞杆(22)，所述两组安装块(18)分别设置在两组移动活塞杆(22)顶端，固定环(19)套装在放置箱(6)外侧壁上，且固定环(19)内侧壁与放置箱(6)外侧壁连接，所述两组安装块(18)分别与固定环(19)左右两端连接，所述环形挡板(20)底端与圆形底板(21)顶端外侧接触。
2.如权利要求1所述的一种水处理用污泥残渣制备装置，其特征在于，还包括连接环(23)，所述连接环(23)设置在圆形底板(21)顶端外部区域上，环形挡板(20)底端设置有与连接环(23)相匹配的插槽，且连接环(23)插入至插槽内部，所述连接环(23)外侧壁与插槽内侧壁紧密接触。
3.如权利要求2所述的一种水处理用污泥残渣制备装置，其特征在于，还包括支撑架(24)，所述支撑架(24)设置在底座(1)顶端，且支撑架(24)顶端与粉碎机(7)底端连接。
4.如权利要求3所述的一种水处理用污泥残渣制备装置，其特征在于，还包括两组辅助板(25)，所述两组辅助板(25)分别固定连接在放置盒(8)左端下侧和右端下侧上。
5.如权利要求4所述的一种水处理用污泥残渣制备装置，其特征在于，所述底座(1)、电动伸缩杆(2)、安装板(3)、连接块(4)、推板(5)、放置箱(6)、粉碎机(7)、放置盒(8)、支架(9)、支板(11)、支撑板(12)、伸缩电机(13)、上固定块(15)、下固定块(16)、电动缸(17)、安装块(18)、固定环(19)、连接环(23)、支撑架(24)和辅助板(25)外侧壁上均设置有防腐涂层。
说明书
一种水处理用污泥残渣制备装置
技术领域
本实用新型涉及水处理的技术领域，特别是涉及一种水处理用污泥残渣制备装置。
背景技术
众所周知，水处理用污泥残渣制备装置是一种用于污水处理过程中，对污水处理厂经过生化处理或物化处理并焙烧冷却后的污泥进行粉碎，从而生成污泥残渣，以便后续对水处理药剂进行制备的辅助装置，其在污水处理领域中得到广泛的使用;现有的水处理用污泥残渣制备装置包括底座、四组电动伸缩杆、安装板、连接块、推板、放置箱、粉碎机、放置盒和支架，支架设置在底座顶端，放置箱设置在支架顶端，放置盒顶端设置有放置槽，粉碎机设置在放置盒底端，粉碎电机的顶部输出端上设置有转动轴，并在转动轴外侧壁上设置有粉碎切片，且粉碎切片位于放置槽内，四组电动伸缩杆分别设置在底座顶端左前侧、左后侧、右前侧和右后侧上，且四组电动伸缩杆输出端分别与安装板底端左前侧、左后侧、右前侧和右后侧连接，连接块设置在安装板底端，推板设置在连接块底端，放置盒内设置有盛放槽，并在盛放槽内存放有焙烧冷却后的污泥;现有的水处理用污泥残渣制备装置使用时只需将盛有焙烧冷却后污泥的放置盒倒扣在转动轴顶端，之后控制四组电动伸缩杆同时进行缩短，使推板向下移动，直至推板与放置盒顶端接触后使工作人员将手从放置槽内拿出，之后控制粉碎机带动转动轴上的粉碎切片进行转动，对放置盒内的污泥进行粉碎即可;现有的水处理用污泥残渣制备装置使用中发现在推板与放置盒接触之前，工作人员的双手需一直位于放置槽内对放置盒进行固定，较为麻烦且安装性较低;并且放置盒在放置箱内的稳固性有限，易在粉碎过程中发生位移而影响粉碎效果，使用性有限;且放置槽较深，后续对污泥残渣进行拿取时较为麻烦，从而导致其使用可靠性有限。
实用新型内容
为解决上述技术问题，本实用新型提供一种无需使工作人员的双手一直位于放置槽内对放置盒进行固定，增强安装性;同时提高放置盒在放置箱内的稳固性，提高粉碎效果，增强使用性;且方便后续对污泥残渣进行拿取，提高使用可靠性的水处理用污泥残渣制备装置。
本实用新型的一种水处理用污泥残渣制备装置，包括底座、四组电动伸缩杆、安装板、连接块、推板、放置箱、粉碎机、放置盒和支架，支架设置在底座顶端，放置箱设置在支架顶端，放置盒顶端设置有放置槽，粉碎机设置在放置盒底端，粉碎电机的顶部输出端上设置有转动轴，并在转动轴外侧壁上设置有粉碎切片，且粉碎切片位于放置槽内，四组电动伸缩杆分别设置在底座顶端左前侧、左后侧、右前侧和右后侧上，且四组电动伸缩杆输出端分别与安装板底端左前侧、左后侧、右前侧和右后侧连接，连接块设置在安装板底端，推板设置在连接块底端，放置盒内设置有盛放槽，并在盛放槽内存放有焙烧冷却后的污泥;还包括两组支板、两组支撑板和两组伸缩电机，所述两组伸缩电机分别设置在底座顶端左半区域和右半区域上，并在两组伸缩电机的顶部输出端上均设置有活动杆，所述两组支撑板均位于放置槽内，且两组活动杆顶端均穿过放置箱并分别与两组支撑板底端左右两侧连接，所述两组支板分别设置在放置盒左端上侧和右端上侧处;还包括上固定块和两组下固定块，所述上固定块设置在推板底端，两组下固定块分别设置在两组支撑板顶端，所述放置盒底端设置有与上固定块相匹配的上固定槽，两组支板顶端均设置有与下固定块相匹配的下固定槽;还包括两组电动缸、两组安装块和固定环，所述放置箱包括环形挡板和圆形底板，所述两组电动缸分别设置在底座顶端左半区域和右半区域上，两组电动缸的顶部输出端上均设置有移动活塞杆，所述两组安装块分别设置在两组移动活塞杆顶端，固定环套装在放置箱外侧壁上，且固定环内侧壁与放置箱外侧壁连接，所述两组安装块分别与固定环左右两端连接，所述环形挡板底端与圆形底板顶端外侧接触。
本实用新型的一种水处理用污泥残渣制备装置，还包括连接环，所述连接环设置在圆形底板顶端外部区域上，环形挡板底端设置有与连接环相匹配的插槽，且连接环插入至插槽内部，所述连接环外侧壁与插槽内侧壁紧密接触。
本实用新型的一种水处理用污泥残渣制备装置，还包括支撑架，所述支撑架设置在底座顶端，且支撑架顶端与粉碎机底端连接。
本实用新型的一种水处理用污泥残渣制备装置，还包括两组辅助板，所述两组辅助板分别固定连接在放置盒左端下侧和右端下侧上。
本实用新型的一种水处理用污泥残渣制备装置，所述底座、电动伸缩杆、安装板、连接块、推板、放置箱、粉碎机、放置盒、支架、支板、支撑板、伸缩电机、上固定块、下固定块、电动缸、安装块、固定环、连接环、支撑架和辅助板外侧壁上均设置有防腐涂层。
与现有技术相比本实用新型的有益效果为：可通过两组支撑板对倒扣的放置盒上的两组支板进行支撑，从而无需使工作人员的双手一直位于放置槽内对放置盒进行固定，增强安装性;同时可通过将上固定块和两组下固定块分别插入至放置盒上的上固定槽和两组支板上的下固定槽内，从而提高放置盒在放置箱内的稳固性，提高粉碎效果，增强使用性;且通过控制两组电动缸同时带动移动活塞杆上的安装块向上移动，以便使固定环带动环形挡板向上移动，使环形挡板离开圆形底板，从而方便后续对圆形底板上的污泥残渣进行拿取，提高使用可靠性。
