申请日2019.03.28
公开(公告)日2019.05.28
IPC分类号C02F3/30
摘要
本发明公开了一种耦合式运行的分散型污水处理装置，包括碳系载体生物滤池和MBR膜生物反应池;所述碳系载体生物滤池包括厌氧除磷区、缺氧区、好氧区和微曝气滤池，所述厌氧除磷区、缺氧区、好氧区和微曝气滤池依次连接;所述厌氧除磷区与进水口连接，所述微曝气滤池的一端与第一出水口连接，所述微曝气滤池的另一端与MBR膜生物反应池连接，所述MBR膜生物反应池与第二出水口连接。本发明所述的耦合式运行的分散型污水处理装置运行灵活、操作简单、自动化程度高，能够适应农村生活污水水质水量的变化，污水可以经碳系载体生物滤池处理后直接达标排放，MBR膜生物反应池可作为保障单元备用，装置的运行成本降低。
权利要求书

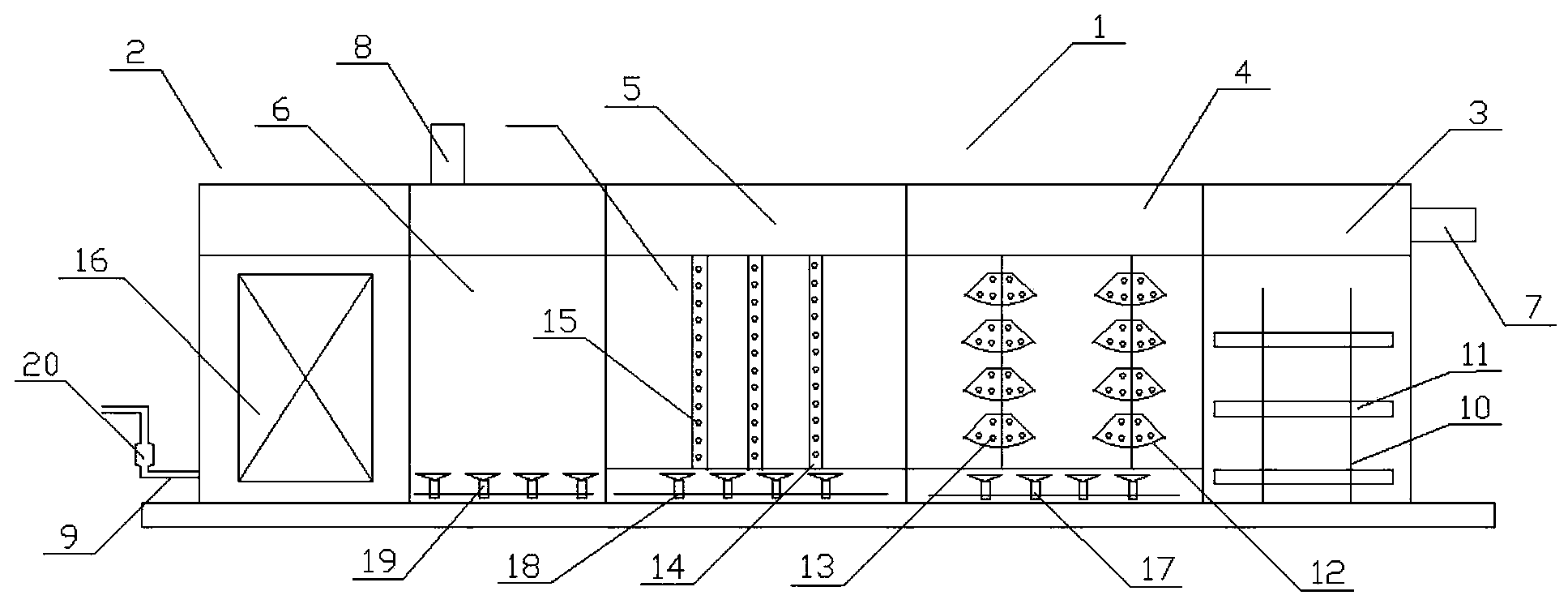

1.一种耦合式运行的分散型污水处理装置，其特征在于，包括碳系载体生物滤池(1)和MBR膜生物反应池(2);
所述碳系载体生物滤池(1)包括厌氧除磷区(3)、缺氧区(4)、好氧区(5)和微曝气滤池(6)，所述厌氧除磷区(3)、缺氧区(4)、好氧区(5)和微曝气滤池(6)依次连接;
所述厌氧除磷区(3)与进水口(7)连接，所述微曝气滤池(6)的一端与第一出水口(8)连接，所述微曝气滤池(6)的另一端与MBR膜生物反应池(2)连接，所述MBR膜生物反应池(2)与第二出水口(9)连接。
2.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述厌氧除磷区(3)内设有安装支架(10)，所述安装支架(10)上设有除磷填料层(11)。
3.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述缺氧区(4)内附着作为微生物生长的填料层(12)，所述填料层(12)上附着生物膜(13)。
4.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述好氧区(5)内设有好氧微生物膜(14)，所述好氧微生物膜(14)上附着填料(15)。
5.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述MBR膜生物反应池(2)内设有MBR超滤膜(16)，所述MBR超滤膜(16)的孔径为0.01um-0.03um。
6.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述厌氧除磷区(3)、缺氧区(4)、好氧区(5)和微曝气滤池(6)串联连接。
7.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述缺氧区(4)设有若干第一曝气装置(17)。
8.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述好氧区(5)内设有若干第二曝气装置(18)。
9.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述微曝气滤池(6)内设有若干第三曝气装置(19)。
10.根据权利要求1所述的一种耦合式运行的分散型污水处理装置，其特征在于：所述MBR膜生物反应池(2)通过第二出水口(9)与抽吸泵(20)连接。
说明书
一种耦合式运行的分散型污水处理装置
技术领域
本发明涉及污水处理领域，尤其涉及一种耦合式运行的分散型污水处理装置。
背景技术
MBR污水处理是现代污水处理的一种常用方式，其采用膜生物反应器(MembraneBioreactor，简称MBR)技术是生物处理技术与膜分离技术相结合的一种新技术，取代了传统工艺中的二沉池，它可以高效地进行固液分离，得到直接使用的稳定中水。又可在生物池内维持高浓度的微生物量，工艺剩余污泥少，极有效地去除氨氮，出水悬浮物和浊度接近于零，出水中细菌和病毒被大幅度去除，能耗低，占地面积小。
一般的MBR污水处理系统包括污水预处理装置、好氧池、厌氧池、MBR膜分离池等等，此种方式存在的缺陷是抽吸泵持续工作出水，导致电耗大，运行成本高;膜组件浸没于高浓度污泥混合液中，膜孔易堵塞，频繁反洗，管理复杂，膜使用寿命短。
发明内容
为了解决现有技术的不足，本发明提供一种具有良好过滤除杂功能的耦合式运行的分散型污水处理装置。
一种耦合式运行的分散型污水处理装置，包括碳系载体生物滤池和MBR膜生物反应池;所述碳系载体生物滤池包括厌氧除磷区、缺氧区、好氧区和微曝气滤池，所述厌氧除磷区、缺氧区、好氧区和微曝气滤池依次连接;所述厌氧除磷区与进水口连接，所述微曝气滤池的一端与第一出水口连接，所述微曝气滤池的另一端与MBR膜生物反应池连接，所述MBR膜生物反应池与第二出水口连接。
所述厌氧除磷区内设有安装支架，所述安装支架上设有除磷填料层。
所述缺氧区内附着作为微生物生长的填料层，所述填料层上附着生物膜。
所述好氧区内设有好氧微生物膜，所述好氧微生物膜上附着填料。
所述MBR膜生物反应池内设有MBR超滤膜，所述MBR超滤膜的孔径为0.01um-0.03um。
所述厌氧除磷区、缺氧区、好氧区和微曝气滤池串联连接。
所述缺氧区设有若干第一曝气装置。
所述好氧区内设有若干第二曝气装置。
所述微曝气滤池内设有若干第三曝气装置。
所述MBR膜生物反应池通过第二出水口与抽吸泵连接。
本发明所述的一种耦合式运行的分散型污水处理装置，其有益效果是：
(1)装置运行灵活、操作简单、自动化程度高，能够适应农村生活污水水质水量的变化，污水可以经碳系载体生物滤池处理后直接达标排放，MBR膜生物反应池可作为保障单元备用，装置的运行成本降低;
(2)当装置进水水质浓度提高或碳系载体生物滤池中微曝气滤池污泥浓度过高，碳系载体生物滤池的出水无法稳定达标排放时，将碳系载体生物滤池的出水和MBR膜生物反应池出水混合后达标排放，由于MBR膜生物反应池内污水来自碳系载体生物滤池的出水，水质较好，MBR膜的运行负荷较低，膜的污染相对较慢，膜的清洗维护周期延长，装置的维护成本降低;
(3)当碳系载体生物滤池中微曝气滤池填料吸附饱和，需要进行反冲洗时，装置仍能通过MBR膜生物反应池稳定达标出水，而且可以延长填料反洗的周期，装置的处理效率得到提高，运行成本降低。
