申请日2018.04.23
公开(公告)日2018.12.28
IPC分类号C02F9/14; B01D21/02; B01D21/06
摘要
本实用新型公开了一种便于清除沉降物的污水处理用沉淀池，包括污水处理池、沉淀室和驱动电机，所述沉淀室通过隔离板呈斗状设置在污水处理池的底部，所述镂空承接板和隔离板连接处倾斜设置有过滤板，所述承接板的末端与过滤板的端面固定连接，所述转动盘固定安装在沉淀室内部，所述转动盘的端面对应沉淀室的内壁设置有清理毛刷，所述沉淀室底部侧边通过抽取管连接有抽泥泵。该便于清除沉降物的污水处理用沉淀池，具备便于对污水处理设备处理的污水承接沉淀，提高对污水处理效率，并便于对沉淀池内部沉淀的沉降物清理的优点，解决了现有沉淀池对污水处理设备处理污水沉淀杂质后不易清理沉淀池的问题。
权利要求书

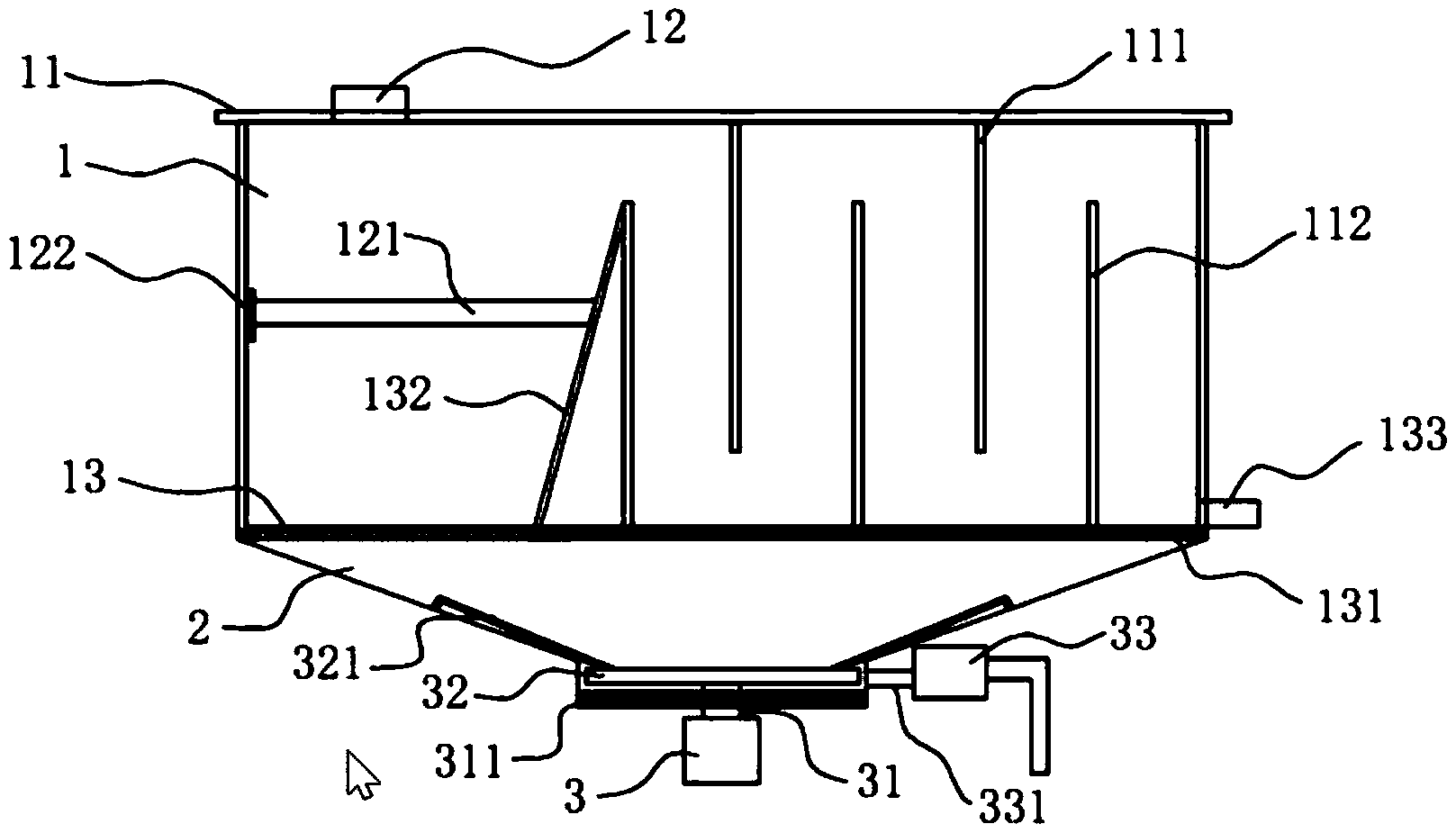

1.一种便于清除沉降物的污水处理用沉淀池，包括污水处理池(1)、沉淀室(2)和驱动电机(3)，其特征在于：所述污水处理池(1)的顶部通过密封端盖(11)设置有进水管(12)，所述污水处理池(1)内部对应进水管(12)的末端设置有承接板(121)，所述污水处理池(1)的顶部对应承接板(121)的下方固定安装有镂空承接板(13)，且镂空承接板(13)对应承接板(121)通过隔离板(131)与污水处理池(1)内壁固定连接，所述沉淀室(2)通过隔离板(131)呈斗状设置在污水处理池(1)的底部，所述镂空承接板(13)和隔离板(131)连接处倾斜设置有过滤板(132)，所述承接板(121)的末端与过滤板(132)的端面固定连接，所述驱动电机(3)固定安装在沉淀室(2)的底部，所述驱动电机(3)的输出端通过驱动轴(31)安装有转动盘(32)，所述转动盘(32)固定安装在沉淀室(2)内部，所述转动盘(32)的端面对应沉淀室(2)的内壁设置有清理毛刷(321)，所述沉淀室(2)底部侧边通过抽取管(331)连接有抽泥泵(33)。
2.根据权利要求1所述的一种便于清除沉降物的污水处理用沉淀池，其特征在于：所述承接板(121)为生物膜结构设置，所述承接板(121)设置有多组，并呈倾斜状通过安装座(122)与污水处理池(1)内壁固定连接。
3.根据权利要求1所述的一种便于清除沉降物的污水处理用沉淀池，其特征在于：所述污水处理池(1)内部通过密封端盖(11)内部固定安装有过滤芯板(111)，且隔离板(131)对应过滤芯板(111)交错安装有活性炭吸附板(112)，所述污水处理池(1)的外壁对应隔离板(131)的上方相通设置有排水管(133)。
4.根据权利要求1所述的一种便于清除沉降物的污水处理用沉淀池，其特征在于：所述清理毛刷(321)的末端对应沉淀室(2)的内壁呈状设置。
5.根据权利要求1所述的一种便于清除沉降物的污水处理用沉淀池，其特征在于：所述沉淀室(2)的底部对应驱动轴(31)设置有密封塞(311)，所述驱动轴(31)穿过密封塞(311)设置，所述抽取管(331)的输入端对应密封塞(311)的上方与沉淀室(2)侧壁相通设置。
说明书
一种便于清除沉降物的污水处理用沉淀池
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于清除沉降物的污水处理用沉淀池。
背景技术
在对污水处理过程中，污水中杂质沉淀需要使用的沉淀室，沉淀室对污水处理中重要程序之一，沉淀室内部对应污水杂质沉淀效果直接影响到污水处理的质量，但是沉淀室内部沉淀的杂质或淤泥等不易清理，而沉淀室内部沉淀物不及时清理会影响污水处理设备中对污水的后续处理。
实用新型内容
本实用新型的目的在于提供一种便于清除沉降物的污水处理用沉淀池，具备便于对污水处理设备处理的污水承接沉淀，提高对污水处理效率，并便于对沉淀池内部沉淀的沉降物清理的优点，解决了现有沉淀池对污水处理设备处理污水沉淀杂质后不易清理沉淀池的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于清除沉降物的污水处理用沉淀池，包括污水处理池、沉淀室和驱动电机，所述污水处理池的顶部通过密封端盖设置有进水管，所述污水处理池内部对应进水管的末端设置有承接板，所述污水处理池的顶部对应承接板的下方固定安装有镂空承接板，且镂空承接板对应承接板通过隔离板与污水处理池内壁固定连接，所述沉淀室通过隔离板呈斗状设置在污水处理池的底部，所述镂空承接板和隔离板连接处倾斜设置有过滤板，所述承接板的末端与过滤板的端面固定连接，所述驱动电机固定安装在沉淀室的底部，所述驱动电机的输出端通过驱动轴安装有转动盘，所述转动盘固定安装在沉淀室内部，所述转动盘的端面对应沉淀室的内壁设置有清理毛刷，所述沉淀室底部侧边通过抽取管连接有抽泥泵。
优选的，所述承接板为生物膜结构设置，所述承接板设置有多组，并呈倾斜状通过安装座与污水处理池内壁固定连接。承接板对进水管排入的污水承接后倒入污水处理池内部，承接板内部充填的为生物填料中的微生物对于污水混合，对污水中的细菌分解处理，便于污水中的杂质沉淀至沉淀室内部。
优选的，所述污水处理池内部通过密封端盖内部固定安装有过滤芯板，且隔离板对应过滤芯板交错安装有活性炭吸附板，所述污水处理池的外壁对应隔离板的上方相通设置有排水管。污水通过分解后的杂质沉淀至沉淀室内部，沉淀杂质后的污水通过镂空承接板位于污水处理池，在污水处理池内部流动通过过滤芯板对污水过滤，并通过活性炭吸附板吸附污水中的微生物，排水管对过滤以及吸附微生物后的污水排出污水处理池内部，提高对污水处理的效率。
优选的，所述清理毛刷的末端对应沉淀室的内壁呈状设置。在对沉淀池内部清理时，驱动电机通过驱动轴带动转动盘转动，清理毛刷随着转动盘转动对沉淀池内壁清理，提高对沉淀室内部排出沉部降物杂质的效果。
优选的，所述沉淀室的底部对应驱动轴设置有密封塞，所述驱动轴穿过密封塞设置，所述抽取管的输入端对应密封塞的上方与沉淀室侧壁相通设置。密封塞对沉淀室的底部密封，驱动轴在收到驱动电机驱动时，在密封塞内部转动带动转动盘转动操作，抽泥泵运行通过抽取管对沉淀室内部的沉降物抽取排放，提高对沉淀室内部沉降物清理的便捷性。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型沉淀室通过镂空承接板相通设置在污水处理池的下方，并在沉淀室的底部设置驱动电机，污水处理池通过进水管对排放的污水承接，承接板对污水承接导送至污水处理池内部，污水通过镂空承接板进入沉淀室内部，在沉淀室内部沉淀污水中的杂质，沉淀杂质后污水通过过滤板过滤后排入至过滤芯板和活性炭吸附板，污水在污水处理池内部流动通过过滤芯板对污水过滤，并通过活性炭吸附板吸附污水中的微生物，排水管对过滤以及吸附微生物后的污水排出污水处理池内部，对沉淀池内部清理时，驱动电机通过驱动轴带动转动盘转动，清理毛刷随着转动盘转动对沉淀池内壁清理，抽泥泵运行通过抽取管对沉淀室内部的沉降物抽取排放，提高对沉淀室内部沉降物清理的便捷性。
2、本实用新型承接板采用生物膜设置，承接板对进水管排入的污水承接后倒入污水处理池内部，承接板内部充填的为生物填料中的微生物对于污水混合，对污水中的细菌分解处理，便于污水中的杂质沉淀至沉淀室内部。
