申请日2018.04.24
公开(公告)日2019.03.19
IPC分类号C02F3/30; H02J7/35
摘要
本实用新型提供了一种风光电联合智能污水处理装置，包括至少一个污水生化池、光伏组以及风力发电机组，且污水生化池的池口均匀种植有根系发达植物或景观植物;污水生化池分隔为进行有氧反应的好氧区以及进行厌氧反应的厌氧区，且好氧区上还设有为好氧菌提供氧气的曝气装置。本实用新型通过在污水生化池上方设有使污水生化池保持预设温度的温室，且好氧区上还设有为好氧菌提供氧气的曝气装置;曝气装置由光伏组和/或风力发电机组产生的电力提供动力来源，温室由光伏组和/或风力发电机组产生的电力提供热量来源，实现将西北偏远农村地区、山区等地方丰富的可再生自然能源转化成可供高负荷且长时间负荷的污水处理设施用电，形成绿色生态链。
权利要求书

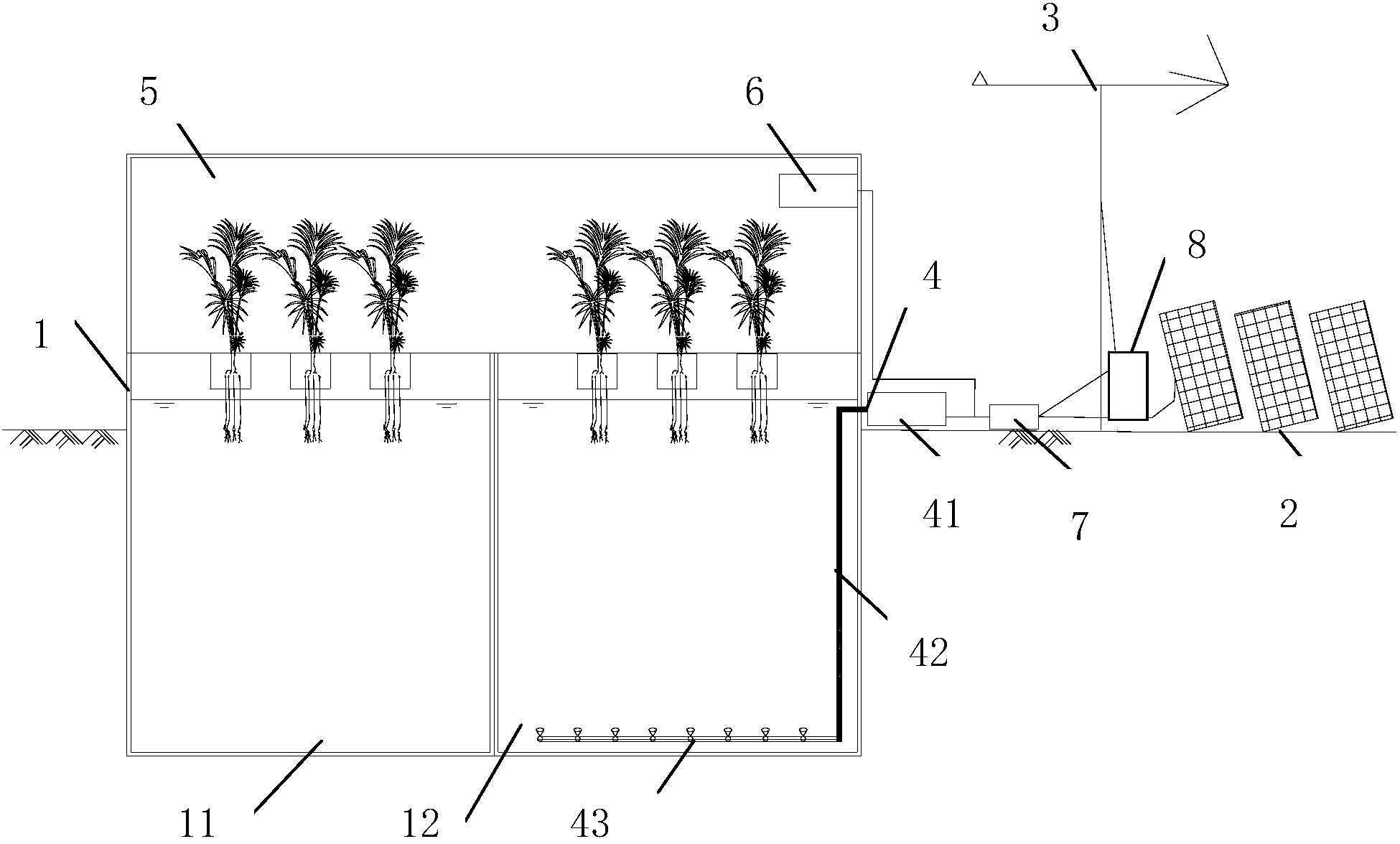

1.一种风光电联合智能污水处理装置，其特征在于：包括至少一个污水生化池、光伏组以及风力发电机组，且所述污水生化池的池口均匀种植有根系发达植物或景观植物;所述污水生化池分隔为进行有氧反应的好氧区以及进行厌氧反应的厌氧区，且所述好氧区上还设有为好氧菌提供氧气的曝气装置;在所述污水生化池上方还设有使所述污水生化池保持预设温度的温室;所述曝气装置由所述光伏组和/或风力发电机组产生的电力提供动力来源，所述温室由所述光伏组和/或风力发电机组产生的电力提供热量来源。
2.根据权利要求1所述的风光电联合智能污水处理装置，其特征在于：所述曝气装置包括鼓风机、空气输送管路以及曝气管，所述空气输送管路第一端连接在所述鼓风机的出风口，且所述空气输送管路第二端连接在所述曝气管的入风口;所述曝气管上还均匀布设有若干个曝气孔，且所述曝气管位于所述好氧区的内侧底部，并通过所述曝气孔将空气释放出后溶解在污水中。
3.根据权利要求2所述的风光电联合智能污水处理装置，其特征在于：所述污水生化池中的好氧区中污水的DO在3.0-3.5之间。
4.根据权利要求2所述的风光电联合智能污水处理装置，其特征在于：所述温室装设有为污水处理过程提供预设温度的空气源热泵风机，且所述空气源热泵风机位于所述温室的内部或外部;所述空气源热泵风机包括位于机壳上的热出风口、进风口以及位于所述机壳内的换热器;当所述空气源热泵风机处于所述温室内部时，所述进风口连通所述温室外部环境;当所述空气源热泵风机处于所述温室外部时，所述热出风口连通所述温室内部环境。
5.根据权利要求4所述的风光电联合智能污水处理装置，其特征在于：所述空气源热泵风机经由导线连接在所述光伏组和/或风力发电机组上。
6.根据权利要求5所述的风光电联合智能污水处理装置，其特征在于：所述光伏组和/或风力发电机组还包括可提供稳定持续的电力来源的控制器、数字逆变器以及至少一块充电模块，并通过所述控制器的控制和所述数字逆变器将光能和风能产生的电能转化交流电且将该交流电能贮存在所述充电模块中。
7.根据权利要求6所述的风光电联合智能污水处理装置，其特征在于：所述空气源热泵风机经由导线连接在所述充电模块上。
8.根据权利要求1所述的风光电联合智能污水处理装置，其特征在于：所述温室的迎风面采用热量损失小的隔热材料，且所述温室的非迎风面采用便于阳光直射进来以及利于所述污水生化池上的水生植物或景观植物进行光合作用的透明玻璃温室或薄膜材料。
9.根据权利要求8所述的风光电联合智能污水处理装置，其特征在于：所述隔热材料采用玻璃棉、混凝土、粘土。
10.根据权利要求1所述的风光电联合智能污水处理装置，其特征在于：所述根系发达的水生植物或景观植物为以下的一种或多种：鹤望兰、四季米兰、滴水观音、翠竹、万年青。
说明书
风光电联合智能污水处理装置
技术领域
本实用新型涉及污水治理领域，更具体地说，涉及一种风光电联合智能污水处理装置。
背景技术
中国水资缺乏，全国大部分水体受到不同程度的污染。尤其是偏远地农村区，经济相对落后，饮水安全无法得到保障。因此，推进水污染防治、水生态保护和管理势在必行。国家出台了《水污染防治行动计划》，计划到2020年，全国水环境质量得到阶段性改善，污染严重水体大幅减少，饮用水安全保障水平持续提升。
近年来污水治理行业蓬勃发展，水体水质得到了提升。然而，污水治理过程中的电费成本一般占到整个污水处理运行成本的1/3。高电耗增加了污水处理的运行费用，也加重了我国现阶段的能源危机。尤其在偏远农村地区，污水处理设施大多是因为高昂运行维护费用造成运行效率低下。
发明内容
本实用新型要解决的技术问题在于，针对上述偏远农村地区污水处理过程中电费成本高且导致污水处理运行费用高以及运行效率低下等问题，提供一种新的风光电联合智能污水处理装置。
本实用新型解决上述技术问题的技术方案是，提供一种风光电联合智能污水处理装置，包括至少一个污水生化池、光伏组以及风力发电机组，且所述污水生化池的池口均匀种植有根系发达植物或景观植物;所述污水生化池分隔为进行有氧反应的好氧区以及进行厌氧反应的厌氧区，且所述好氧区上还设有为好氧菌提供氧气的曝气装置;在所述污水生化池上方还设有使所述污水生化池保持预设温度的温室;所述曝气装置由所述光伏组和/或风力发电机组产生的电力提供动力来源，所述温室由所述光伏组和/或风力发电机组产生的电力提供热量来源。
在本实用新型所述的风光电联合智能污水处理装置中，所述曝气装置包括鼓风机、空气输送管路以及曝气管，所述空气输送管路第一端连接在所述鼓风机的出风口，且所述空气输送管路第二端连接在所述曝气管的入风口;所述曝气管上还均匀布设有若干个曝气孔，且所述曝气管位于所述好氧区的内侧底部，并通过所述曝气孔将空气释放出后溶解在污水中。
在本实用新型所述的风光电联合智能污水处理装置中，所述污水生化池中的好氧区中污水的DO在3.0-3.5之间。
在本实用新型所述的风光电联合智能污水处理装置中，所述温室装设有为污水处理过程提供预设温度的空气源热泵风机，且所述空气源热泵风机位于所述温室的内部或外部;所述空气源热泵风机包括位于机壳上的热出风口、进风口以及位于所述机壳内的换热器;当所述空气源热泵风机处于所述温室内部时，所述进风口连通所述温室外部环境;当所述空气源热泵风机处于所述温室外部时，所述热出风口连通所述温室内部环境。
在本实用新型所述的风光电联合智能污水处理装置中，所述空气源热泵风机经由导线连接在所述光伏组和/或风力发电机组上。
在本实用新型所述的风光电联合智能污水处理装置中，所述光伏组和/或风力发电机组还包括可提供稳定持续的电力来源的控制器、数字逆变器以及至少一块充电模块，并通过所述控制器的控制和所述数字逆变器将光能和风能产生的电能转化交流电且将该交流电能贮存在所述充电模块中。
在本实用新型所述的风光电联合智能污水处理装置中，所述空气源热泵风机经由导线连接在所述充电模块上。
在本实用新型所述的风光电联合智能污水处理装置中，所述温室的迎风面采用热量损失小的隔热材料，且所述温室的非迎风面采用便于阳光直射进来以及利于所述污水生化池上的水生植物或景观植物进行光合作用的透明玻璃温室或薄膜材料。
在本实用新型所述的风光电联合智能污水处理装置中，所述隔热材料采用玻璃棉、混凝土、粘土。
在本实用新型所述的风光电联合智能污水处理装置中，所述根系发达的水生植物或景观植物为以下的一种或多种：鹤望兰、四季米兰、滴水观音、翠竹、万年青。
本实用新型的风光电联合智能污水处理装置具有以下有益效果：通过在所述污水生化池上方还设有将所述污水生化池保持预设温度的温室，且所述好氧区上还设有为好氧菌提供氧气的曝气装置;所述曝气装置由所述光伏组和/或风力发电机组产生的电力提供动力来源，所述温室由所述光伏组和/或风力发电机组产生的电力提供热量来源，实现将西北偏远农村地区、山区等地方丰富的可再生自然能源转化成可供高负荷且长时间负荷的污水处理设施用电，形成绿色生态链。
