申请日2018.04.24
公开(公告)日2019.02.05
IPC分类号C02F9/08; C02F1/32; C02F1/50
摘要
本实用新型公开了一种高效节能环保的污水过滤处理设备，主管道通过主污水管与第一过滤室连接，第一过滤室内部安装有升降过滤板，升降过滤板内部设置有过滤膜，第一过滤室通过副污水管与化学消毒室连接，化学消毒室和紫外消毒室上方安装有两个电磁阀，两个电磁阀之间连接有上循环管道，上循环管道上安装有循环水泵，化学消毒室下方通过下循环管道与紫外消毒室连接，本实用新型升降过滤板可以上下移动，从而对水施加一定的压力，使污水透过过滤膜，杂质就会留在过滤膜上，通过上循环管道和下循环管道能够实现污水在化学消毒室和紫外消毒室内循环过滤，经过多次消毒过滤之后能够提高污水的处理效果。
权利要求书

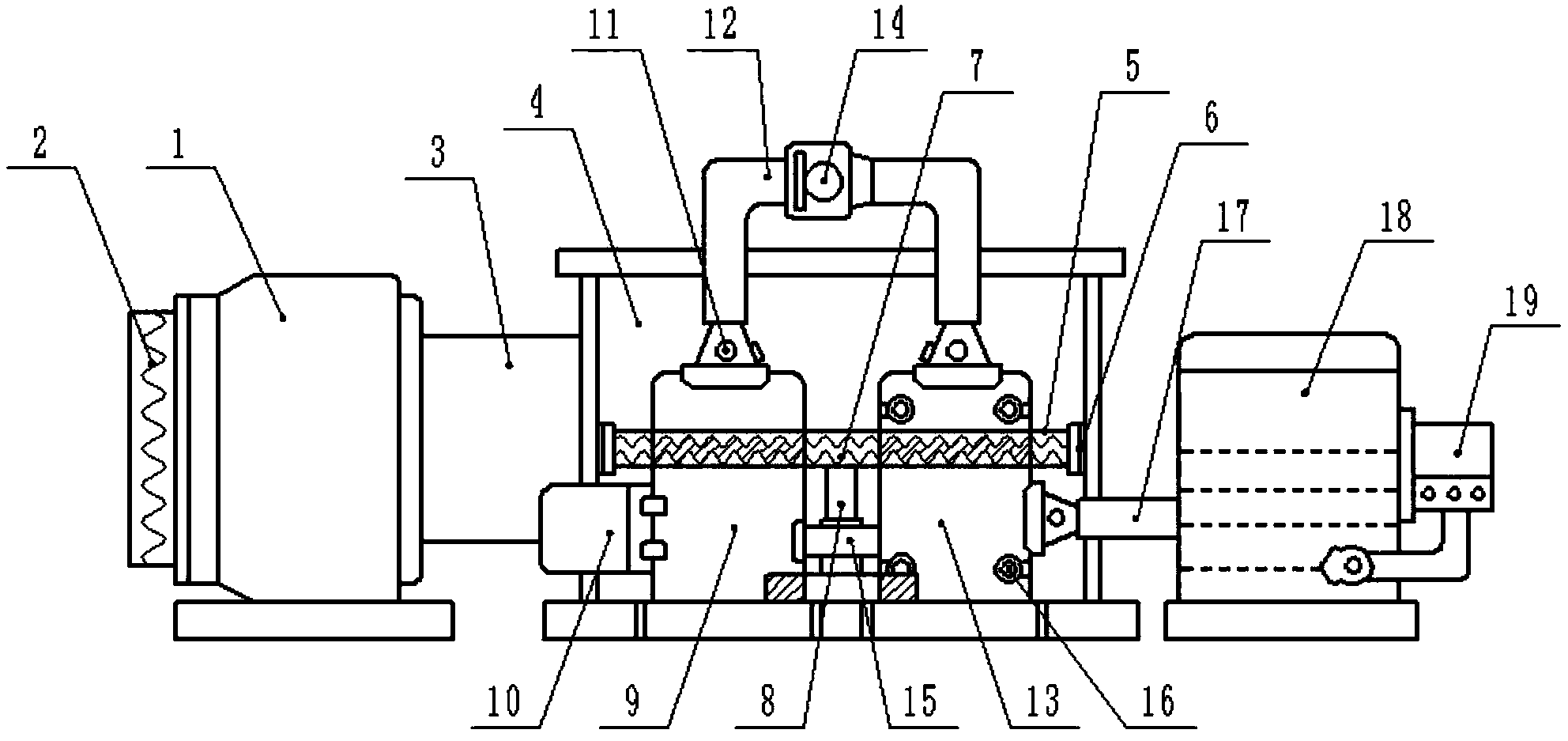

1.一种高效节能环保的污水过滤处理设备，包括主管道(1)、第一过滤室(4)、升降过滤板(5)、化学消毒室(9)、上循环管道(12)和紫外消毒室(13)，其特征在于：所述主管道(1)通过主污水管(3)与第一过滤室(4)连接，所述第一过滤室(4)内部安装有升降过滤板(5)，所述升降过滤板(5)内部设置有过滤膜(7)，所述升降过滤板(5)下方固定有液压缸(8)，所述第一过滤室(4)通过副污水管(20)与化学消毒室(9)连接，所述化学消毒室(9)外部一侧安装有存液箱(10)，所述化学消毒室(9)和紫外消毒室(13)上方安装有两个电磁阀(11)，两个所述电磁阀(11)之间连接有上循环管道(12)，所述上循环管道(12)上安装有循环水泵(14)，所述化学消毒室(9)下方通过下循环管道(15)与紫外消毒室(13)连接，所述紫外消毒室(13)内部安装有紫外线管(16)，所述紫外消毒室(13)底部一侧通过出水管(17)与存放水箱(18)连接。
2.根据权利要求1所述的一种高效节能环保的污水过滤处理设备，其特征在于：所述主管道(1)进水口处安装有过滤网(2)，所述过滤网(2)采用不锈钢和砂石组成。
3.根据权利要求1所述的一种高效节能环保的污水过滤处理设备，其特征在于：所述升降过滤板(5)两侧设置有橡胶塞(6)，所述橡胶塞(6)紧贴第一过滤室(4)的内壁。
4.根据权利要求1所述的一种高效节能环保的污水过滤处理设备，其特征在于：所述过滤膜(7)采用陶瓷膜材料制成。
5.根据权利要求1所述的一种高效节能环保的污水过滤处理设备，其特征在于：所述存放水箱(18)上安装有污水检测器(19)。
说明书
一种高效节能环保的污水过滤处理设备
技术领域
本实用新型涉及污水处理领域，具体涉及一种高效节能环保的污水过滤处理设备。
背景技术
工业以及生活中产生的废水通常不能直接排放，需要对污水进行处理后，达到排放标准才能允许排放，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，因此污水过滤设备显得尤为重要，目前污水过滤设备种类繁多，功能也各不相同，普通的过滤设备只能对污水进行一次过滤，可能导致污水的过滤效果不好，而且存在过滤方式单一的问题，为此提出一种高效节能环保的污水过滤处理设备。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种高效节能环保的污水过滤处理设备，可以解决背景技术中提到的问题。
本实用新型是通过以下技术方案实现：
一种高效节能环保的污水过滤处理设备，包括主管道、第一过滤室、升降过滤板、化学消毒室、上循环管道和紫外消毒室，所述主管道通过主污水管与第一过滤室连接，所述第一过滤室内部安装有升降过滤板，所述升降过滤板内部设置有过滤膜，所述升降过滤板下方固定有液压缸，所述第一过滤室通过副污水管与化学消毒室连接，所述化学消毒室外部一侧安装有存液箱，所述化学消毒室和紫外消毒室上方安装有两个电磁阀，两个所述电磁阀之间连接有上循环管道，所述上循环管道上安装有循环水泵，所述化学消毒室下方通过下循环管道与紫外消毒室连接，所述紫外消毒室内部安装有紫外线管，所述紫外消毒室底部一侧通过出水管与存放水箱连接。
进一步的，所述主管道进水口处安装有过滤网，所述过滤网采用不锈钢和砂石组成。
进一步的，所述升降过滤板两侧设置有橡胶塞，所述橡胶塞紧贴第一过滤室的内壁。
进一步的，所述过滤膜采用陶瓷膜材料制成。
进一步的，所述存放水箱上安装有污水检测器。
与现有的技术相比，本实用新型的有益效果是：本实用新型具有多次过滤的功能，污水进入到主管道之前会经过过滤网，过滤网采用不锈钢和砂石组成，可以将较大的杂质挡在外面，避免影响后续的过滤操作，升降过滤板内的过滤膜具有过滤污水的作用，在液压缸的带动下，升降过滤板可以上下移动，从而对水施加一定的压力，使污水透过过滤膜，杂质就会留在过滤膜上，具有过滤效果好的优点，污水进入到化学消毒室和紫外消毒室后，可以分别对污水进行化学消毒和紫外线消毒，然后通过上循环管道和下循环管道实现污水在化学消毒室和紫外消毒室内循环过滤的目的，经过多次消毒过滤之后能够提高污水的处理效果。
