申请日2013.06.05
公开(公告)日2013.11.13
IPC分类号B01D24/00
摘要
本实用新型属于污水处理装置领域，具体涉及一种污水处理厂净化用V型滤池，包括V型的滤池，滤池内设有两道V形的水槽，其特征在于两道水槽外侧的槽壁上分别设有一条水平设置的PVC布水管，两道水槽外侧槽壁内部设有多个引水管，每个引水管均通过三通与PVC布水管连接，所述PVC布水管的外侧设有多个水平设置的布水孔。
权利要求书
1.一种污水处理厂净化用V型滤池，包括V型的滤池，滤池内设有两道V形的水槽，其特征在于两道水槽外侧的槽壁上分别设有一条水平设置的PVC布水管，两道水槽外侧槽壁内部设有多个引水管，每个引水管均通过三通与PVC布水管连接，所述PVC布水管的外侧设有多个水平设置的布水孔。
2.根据权利要求1所述的污水处理厂净化用V型滤池，其特征在于所述PVC布水管外侧的布水孔等距均匀排列。
3.根据权利要求2所述的污水处理厂净化用V型滤池，其特征在于1根PVC布水管上相邻两个布水孔之间的距离为135mm。
4.根据权利要求1或2或3所述的污水处理厂净化用V型滤池，其特征在于布水孔的直径为18mm。
5.根据权利要求1所述的污水处理厂净化用V型滤池，其特征在于相邻两个引水管之间的距离为580mm。
说明书
污水处理厂净化用V型滤池
技术领域
本实用新型属于污水处理装置领域，具体涉及一种污水处理厂净化用V型滤池。
背景技术
污水处理厂的净化间一般设有钢筋混凝土V型滤池，每个滤池内设两道V形水槽，在壁厚150mm45°斜形水槽壁同一标高处设置直径为25mm的出水孔，孔向为水平，孔距为150mm，水流通过进水渠进入V形槽，通过槽壁的布水孔排出，形成淋水状态，设计要求该布水孔孔径大小一致、标高一致，布水均匀。
目前一般施工方法采用在浇筑混凝土V形水槽前预埋直径为25mm短管或先浇筑砼池壁后再钻直径为25mm孔，由于留孔的数量多，预埋和钻孔的位置极不准确，很难达到设计要求标高一致，布水均匀的效果。
实用新型内容
本实用新型的目的在于解决现有技术V型滤池两侧的布水孔由于结构缺陷，很难达到标高一致、补水均匀的效果。提供一种结构简单、施工方便、布水孔标高一致、布水均匀的污水处理厂净化用V型滤池。

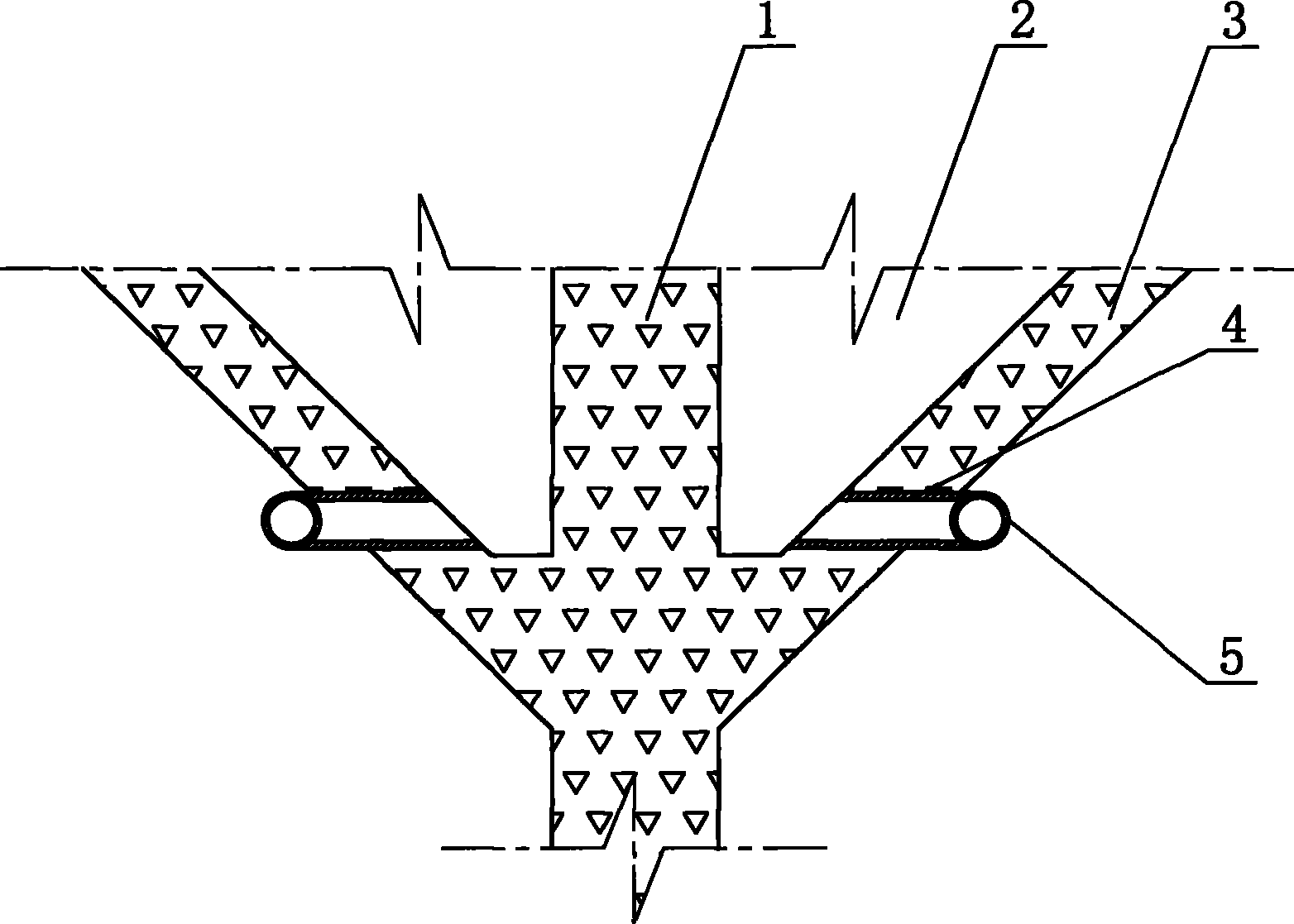

本实用新型是通过如下技术方案来实现的：即一种污水处理厂净化用V型滤池，包括V型的滤池，滤池内设有两道V形的水槽，其特征在于两道水槽外侧的槽壁上分别设有一条水平设置的PVC布水管，两道水槽外侧槽壁内部设有多个引水管，每个引水管均通过三通与PVC布水管连接，所述PVC布水管的外侧设有多个水平设置的布水孔。作为本实用新型的一个优选方案：所述PVC布水管外侧的布水孔等距均匀排列。
作为本实用新型的一个优选方案：1根PVC布水管上相邻两个布水孔之间的距离为135mm。
作为本实用新型的一个优选方案：布水孔的直径为18mm。
作为本实用新型的一个优选方案：相邻两个引水管之间的距离为580mm。
本实用新型的原理如下：按照“先合并，再均分”的原则，采用大直径的引水管，减小引水管的数量，使总出水量不变，外部附加安装水平设置的整条PVC布水管，在PVC布水管上开设布水孔，保证了布水孔标高一致、布水均匀。
本实用新型具有结构简单、施工方便、布水孔标高一致、布水均匀的优点。
