申请日2018.04.24
公开(公告)日2019.01.18
IPC分类号B01D36/02
摘要
本实用新型公开了一种节能环保可循环使用的污水过滤设备，前管道内部安装有第一过滤网，第一过滤网上设置有大流水孔，第一过滤网通过连接管与砂石层连接，砂石层内充满砂石，砂石层一侧连接有后管道，后管道内部安装有第二过滤网，第二过滤网上设置有小流水孔，前管道和后管道上方均铰接有管道上盖，管道上盖上粘接有密封橡胶，本实用新型过滤效果好、方便清理，当污水经过第一过滤网后，水流从大流水孔穿过，水中的杂物则会被挡下来，实现初步过滤，当水经过第二过滤网后，小流水孔孔径较小，可以挡住更多的杂质，控制第一液压缸和第二液压缸缩短即可将第一过滤网和第二过滤网向上拉出，从而将过滤网内的杂物清理。
权利要求书

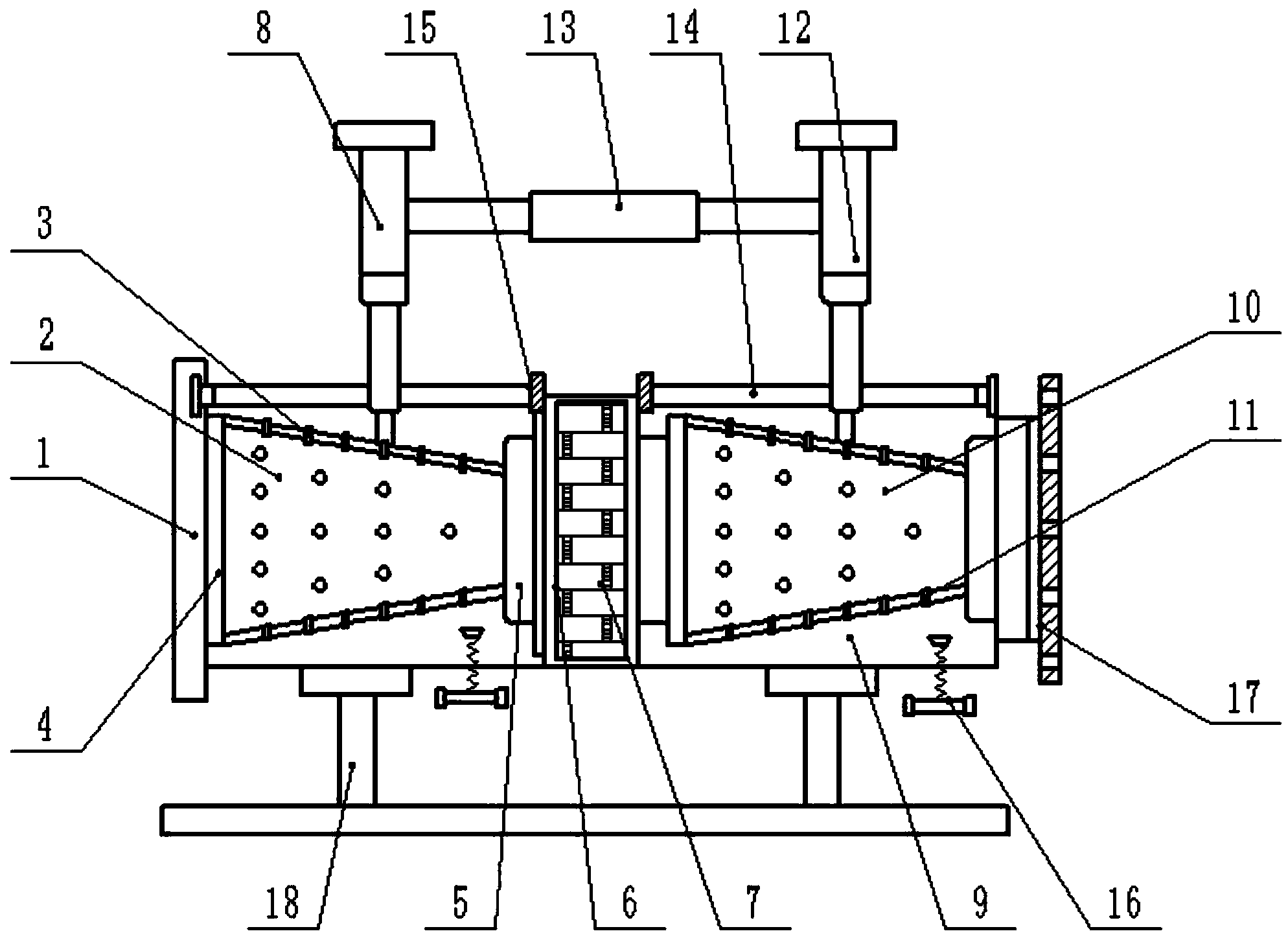

1.一种节能环保可循环使用的污水过滤设备，包括前管道(1)、第一过滤网(2)、砂石层(6)、后管道(9)、第二过滤网(10)和管道上盖(14)，其特征在于：所述前管道(1)内部安装有第一过滤网(2)，所述第一过滤网(2)上设置有大流水孔(3)，所述第一过滤网(2)通过连接管(5)与砂石层(6)连接，所述砂石层(6)内充满砂石(7)，所述第一过滤网(2)上方安装有第一液压缸(8)，所述砂石层(6)一侧连接有后管道(9)，所述后管道(9)内部安装有第二过滤网(10)，所述第二过滤网(10)上设置有小流水孔(11)，所述第二过滤网(10)上方安装有第二液压缸(12)，所述前管道(1)和后管道(9)上方均铰接有管道上盖(14)，所述管道上盖(14)上粘接有密封橡胶(15)，所述前管道(1)和后管道(9)内部下方均插入有流量传感器(16)。
2.根据权利要求1所述的一种节能环保可循环使用的污水过滤设备，其特征在于：所述第一过滤网(2)和第二过滤网(10)分别通过滑槽(4)与前管道(1)和后管道(9)滑动连接。
3.根据权利要求1所述的一种节能环保可循环使用的污水过滤设备，其特征在于：所述第二液压缸(12)与第一液压缸(8)之间铆接有固定杆(13)。
4.根据权利要求1所述的一种节能环保可循环使用的污水过滤设备，其特征在于：所述后管道(9)一侧连接有出水管(17)。
5.根据权利要求1所述的一种节能环保可循环使用的污水过滤设备，其特征在于：所述前管道(1)和后管道(9)下方焊接有底架(18)。
说明书
一种节能环保可循环使用的污水过滤设备
技术领域
本实用新型涉及污水处理领域，具体涉及一种节能环保可循环使用的污水过滤设备。
背景技术
工业以及生活中产生的废水通常不能直接排放，需要对污水进行处理后，达到排放标准才能允许排放，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，因此需要使用相应的过滤装置对污水进行处理，污水过滤网是一种结构简单、安装方便和使用寿命长的装置，在污水处理设备中很常见，应用的非常广泛，但是普通的过滤网存在过滤效果不达标、循环性差的问题，而且不便于清理被拦截下来的杂物，为此提出一种节能环保可循环使用的污水过滤设备。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种节能环保可循环使用的污水过滤设备，可以解决背景技术中提到的问题。
本实用新型是通过以下技术方案实现：
一种节能环保可循环使用的污水过滤设备，包括前管道、第一过滤网、砂石层、后管道、第二过滤网和管道上盖，所述前管道内部安装有第一过滤网，所述第一过滤网上设置有大流水孔，所述第一过滤网通过连接管与砂石层连接，所述砂石层内充满砂石，所述第一过滤网上方安装有第一液压缸，所述砂石层一侧连接有后管道，所述后管道内部安装有第二过滤网，所述第二过滤网上设置有小流水孔，所述第二过滤网上方安装有第二液压缸，所述前管道和后管道上方均铰接有管道上盖，所述管道上盖上粘接有密封橡胶，所述前管道和后管道内部下方均插入有流量传感器。
进一步的，所述第一过滤网和第二过滤网分别通过滑槽与前管道和后管道滑动连接。
进一步的，所述第二液压缸与第一液压缸之间铆接有固定杆。
进一步的，所述后管道一侧连接有出水管。
进一步的，所述前管道和后管道下方焊接有底架。
与现有的技术相比，本实用新型的有益效果是：本实用新型过滤效果好、方便清理，当污水经过第一过滤网后，水流从大流水孔穿过，水中的杂物则会被挡下来，实现初步过滤，然后污水通过砂石层，在砂石的作用下对水进行进一步过滤，提高了过滤效果，当水经过第二过滤网后，小流水孔孔径较小，可以挡住更多的杂质，有利于污水的过滤处理，控制第一液压缸和第二液压缸缩短即可将第一过滤网和第二过滤网向上拉出，从而将过滤网内的杂物清理，使用方便，达到了循环使用的目的，当过滤网中杂物较多影响污水的流通时，流量传感器会检测到水流量减小，从而提醒工作人员进行清理，保证污水的正常流通。
