申请日2013.06.06
公开(公告)日2013.12.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型城市污水生物膜处理系统，包括依次连接的粗格栅进水室、提升泵房、细格栅进水室、沉砂池、BAF池和冲洗清水池，所述BAF池和冲洗清水池间设有冲洗泵，在沉砂池和BAF池间还依次设置有对污水进行前置脱氮的缺氧脱氮池和对污水进行固液分离的斜管预沉池，所述斜管预沉池包括污水出口和污泥出口，污水出口通过一中间提升泵连通BAF池，污泥出口依次连接有污泥贮池和污泥脱水间。本实用新型中，污水在进入BAF池前，先由缺氧脱氮池前置脱氮，可以大大提高污水处理厂的排水水质，降低其中的总氮指标，水质净化效果更好，还能节省占地面积。
权利要求书
1.一种新型城市污水生物膜处理系统，包括依次连接的粗格栅进水室、提升泵房、细格栅进水室、沉砂池、BAF池和冲洗清水池，所述BAF池和冲洗清水池间设有冲洗泵，其特征在于：在沉砂池和BAF池间还依次设置有对污水进行前置脱氮的缺氧脱氮池和对污水进行固液分离的斜管预沉池，所述斜管预沉池包括污水出口和污泥出口，污水出口连通BAF池，污泥出口依次连接有污泥贮池和污泥脱水间。
2.根据权利要求1所述的新型城市污水生物膜处理系统，其特征在于：所述冲洗清水池和缺氧脱氮池间设有回流泵。
3.根据权利要求1所述的新型城市污水生物膜处理系统，其特征在于：所述BAF池和缺氧脱氮池间设有污水回收池，冲洗泵冲洗BAF池产生的污水经污水回收池后送入缺氧脱氮池中。
4.根据权利要求1所述的新型城市污水生物膜处理系统，其特征在于：所述冲洗清水池的出水口还连接有紫外线消毒渠。
5.根据权利要求1所述的新型城市污水生物膜处理系统，其特征在于：所述缺氧脱氮池采用弹性填料。
说明书
新型城市污水生物膜处理系统
技术领域
本实用新型涉及污水生物处理领域，尤其涉及一种新型城市污水生物膜处理系统。
背景技术
迄今，我国已建的城市污水处理厂所采用的工艺中，仍以各种类型的活性污泥法仍为主流，约占90%以上。我国现有采用活性污泥法工艺的城市污水处理厂，大多数是按以往的《污水综合排放标准》设计建造，小部分是按后来的《城镇污水处理厂污染物排放标准》(GB18918-2002)的一级B标准设计建造。随着国家对水环境质量要求的提高，对排入重要水域的污水处理厂排水水质，要求执行国家《城镇污水处理厂污染物排放标准》(GB18918-2002)的一级A标准。而现有污水处理厂的绝大多数都不能满足这一要求，必须进行升级改造。
BAF池，也就是曝气生物滤池，是在克服了传统生物滤池有机负荷低、易堵塞等一系列缺点后，发展起来的新型生物膜工艺。它充分借鉴了污水接触氧化和给水快滤池的设计思路，集曝气生物氧化、生物絮凝、过滤、反冲洗更新等处理功能于一体，通过滤料上生长的高浓度生物膜对污染物的生物降解以及滤层的机械拦截和生物絮凝对悬浮物的综合截留作用，实现对污水中污染物的有效去除。
曝气生物滤池系统之所以运行稳定，主要是以下两点：
一是曝气生物滤池属于微生物固定生长体系，高浓度的微生物以生物膜的形式固定在滤料上，不存在污泥膨胀问题，也不会因受有机负荷或水力负荷的冲击而造成微生物流失，因此，具有较强的耐冲击负荷能力。
二是曝气生物滤池对水质浓度变化，特别是对较低浓度水质的适应性强。污水生物处理系统的稳定性，取决于系统中的生物量能否保持稳定。活性污泥系统往往由于污泥膨胀或水力负荷冲击造成污泥流失而导致处理系统的污泥浓度失衡，特别是在进水BOD浓度较低的情况下，处理系统的污泥总量将呈现负增长，污泥浓度逐渐降低而导致处理系统运行不稳定，处理程度下降;而曝气生物滤池则不然，生物膜固定生长在滤料上，不存在微生物流失问题。即使在污水处理厂进水BOD浓度较低的情况下，只会影响生物膜的厚度，而不致影响系统的稳态运行，更不会导致出水水质恶化。
在21世纪以来的十几年中，我国建成了相当一批BAF城市污水厂，它的净化效果和普通活性污泥法工艺相比，水质净化效果更好，但通过BAF工艺净化的水质仍然存在着总氮(T-N)指标超标的问题。
发明内容
本实用新型的目的就在于提供一种解决上述问题，具有前置脱氧单元，可以有效解决BAF工艺中总氮指标超标，使水质整体达到国家一级A标的新型城市污水生物膜处理系统。

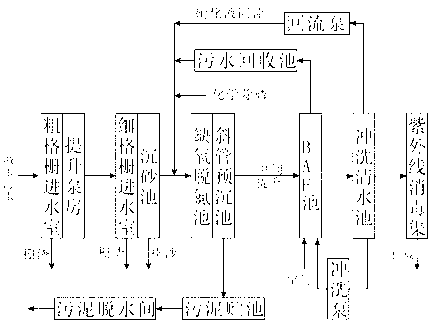

为了实现上述目的，本实用新型采用的技术方案是这样的：一种新型城市污水生物膜处理系统，包括依次连接的粗格栅进水室、提升泵房、细格栅进水室、沉砂池、BAF池和冲洗清水池，所述BAF池和冲洗清水池间设有冲洗泵，在沉砂池和BAF池间还依次设置有对污水进行前置脱氮的缺氧脱氮池和对污水进行固液分离的斜管预沉池，所述斜管预沉池包括污水出口和污泥出口，污水出口连通BAF池，污泥出口依次连接有污泥贮池和污泥脱水间。
作为优选：所述冲洗清水池和缺氧脱氮池间设有回流泵。
作为优选：所述BAF池和缺氧脱氮池间设有污水回收池，冲洗泵冲洗BAF池产生的污水经污水回收池后送入缺氧脱氮池中。
作为优选：所述冲洗清水池的出水口还连接有紫外线消毒渠。
作为优选：所述缺氧脱氮池采用弹性填料。弹性填料用于污水、废水处理工程，配套于接触氧化塔、氧化池氧化槽等设备，是一种生物接触氧化法和厌氧发酵法处理废水的生物载体，具有散热性能高，阻力小，布水、布气性能好，易长膜，又有切割气泡作用。
与现有技术相比，本实用新型的优点在于：设置了缺氧脱氮池、斜管预沉池,构成了前置脱氮单元，污水经过沉砂池，在进入BAF池前，先由缺氧脱氮池前置脱氮，再由斜管预沉池进行前置脱氮后的固液分离，液体污水送入BAF池中处理，固体污泥经污泥贮池和污泥脱水间后排出;其次，在冲洗清水池和缺氧脱氮池间设有回流泵，经BAF池处理后的污水，还含有部分的氨离子、氮离子，在冲洗清水池内氧化后，形成硝化液，硝化液通过回流泵再次送回到缺氧脱氮池内再次脱氮;另外，还在冲洗清水池和BAF池间设置了冲洗泵，在BAF池和缺氧脱氮池间设有污水回收池，冲洗清水池可以通过冲洗泵对BAF池进行冲洗，冲洗后的污水经过污水回收池处理后，仍然送到缺氧脱氮池内进行再次脱氮;经过上述处理，可以大大提高污水处理厂的排水水质，降低其中的总氮(T-N)指标，水质净化效果更好，冲洗清水池的出水口还连接有紫外线消毒渠，改变了原有的液氯消毒方式，将出水通过一定剂量和强度的紫外线照射, 杀灭出水中的致病菌，达到消毒的目的。本实用新型不仅能使总氮指标达到国家的A标，还能节省占地面积。
本实用新型，充分的利用了生物膜的净化功能，生物膜的产生如下：废水在通过填料的时候，填料会截留肺水肿的悬浮物质，并把废水中的胶体物质吸附在自己表面，它们中的有机物使微生物很快繁殖起来，而这些微生物又进一步吸附了废水中呈悬浮、胶体和溶解状态的物质，填料表面逐渐形成了一层生物膜。而生物膜通过不断的吸附、氧化、增厚、脱落过程，不断的对水质进行净化。
本实用新型在BAF池前增设缺氧脱氮池，而缺氧脱氮池内含弹性填料，填料间有很多空隙，不仅能截留大的悬浮物，还有助于微生物在填料表面形成生物膜，去除水中污染物;污水经过缺氧脱氮池后，再进入BAF池中，而BAF池属于微生物固定生长体系，高浓度的微生物以生物膜的形式固定在滤料上，不存在污泥膨胀问题，也不会因受有机负荷或水力负荷的冲击而造成微生物流失，因此，具有较强的耐冲击负荷能力，二者结合，充分利用了生物膜净化的功能，使实用新型整体净化功能稳定。
在此，我们提出了一种新概念的污水处理系统，它不仅在结构上，利用了缺氧脱氮池对进入曝气生物滤池中的污水前置脱氮，更主要的是利用了二者的生物膜结合进行污水净化，将曝气生物滤池、缺氧脱氮池、化学除磷、以及硝化液回流集于一体，我们称其为生物膜系统，英文名称为Biofilom System，也可以缩写为BMS系统。
