摘要
本实用新型涉及污水处理设备领域，具体地说，涉及一种A2O工艺一体化污水处理装置。包括壳体，所述壳体内从下到上依次设置有厌氧处理工作区、缺氧处理工作区和好氧处理工作区。本实用新型将厌氧处理工艺、缺氧处理工艺、好氧处理工艺集中于一体，整体纵向延伸，不仅大大减少了占地面积，而且，通过厌氧处理工作区产生的沼气和出水进入缺氧处理工作区，实现对缺氧工艺系统的搅拌，节省能耗;此外，好氧处理工作区至缺氧处理工作区的硝化液回流是自上到下，可以选用很小的管道离心泵实现回流，节约了动能消耗，同时，硝化液回流做布水系统，与厌氧工艺的出水和沼气一起实现缺氧池的搅拌，增加亚硝酸盐与反硝化细菌的接触，快速实现氨氮去除。
权利要求书

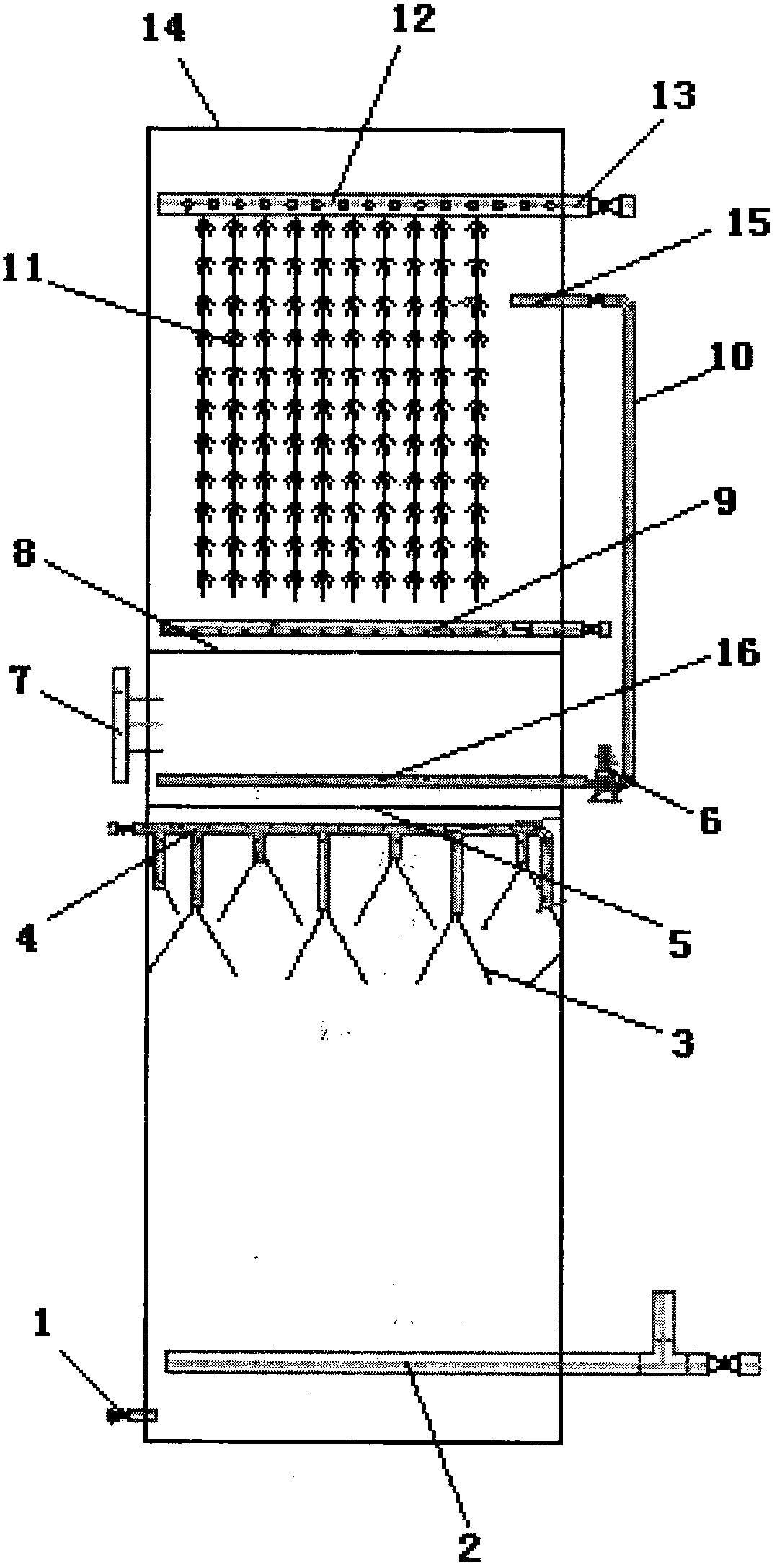

1.一种A2O工艺一体化污水处理装置，其特征在于：包括壳体(14)，所述壳体(14)内从下到上依次设置有厌氧处理工作区、缺氧处理工作区和好氧处理工作区，所述厌氧处理工作区与缺氧处理工作区之间设有下隔板(5)，所述缺氧处理工作区与好氧处理工作区之间设有上隔板(8);所述厌氧处理工作区的底部设有与进水管相连接的布水主管(2)，上部设有集气管(4)，所述集气管(4)的下方设有三相分离器(3);所述缺氧处理工作区的底部设有硝化液回流管(16);所述好氧处理工作区内设有高效填料(11)，所述高效填料(11)的下方设有曝气系统(9)，高效填料(11)的上方设有出水布水系统(12)，所述出水布水系统(12)连接有出水管(13);所述好氧处理工作区对应的壳体(14)上设有硝化液排出管(15)，所述硝化液排出管(15)与硝化液回流管(16)之间连接有回流连接管(10)，所述回流连接管(10)与硝化液回流管(16)相接的部位安装有硝化液回流泵(6)。
2.根据权利要求1所述A2O工艺一体化污水处理装置，其特征在于：所述壳体(14)的中部与缺氧处理工作区相对应的部位设有观察口(7)。
3.根据权利要求1所述A2O工艺一体化污水处理装置，其特征在于：所述壳体(14)的下端外壁上安装有排泥管(1)。
4.根据权利要求1所述A2O工艺一体化污水处理装置，其特征在于：所述高效填料(11)为组合填料、弹性填料、流化床填料或悬浮球填料。
说明书
A2O工艺一体化污水处理装置
技术领域
本实用新型涉及污水处理设备领域，具体地说，涉及一种A2O工艺一体化污水处理装置。
背景技术
随着工业化发展不断进步，国家规划的生产用地越来越紧张，很多企业生产用地紧张。而在传统的污水处理工程中，厌氧处理工艺、缺氧处理工艺、好氧处理工艺这三种污水处理工艺的设备各自独立存在，平行建设，设备占用空间太大，大大减少了企业的生产用地。同时，传统的缺氧池都需要配置搅拌装置，耗能大，成本高。
实用新型内容
本实用新型的目的在于，提供一种A2O工艺一体化污水处理装置，以解决上述的技术问题。
为实现上述目的，本实用新型所采用的技术方案是：
一种A2O工艺一体化污水处理装置，其特征在于：包括壳体，所述壳体内从下到上依次设置有厌氧处理工作区、缺氧处理工作区和好氧处理工作区，所述厌氧处理工作区与缺氧处理工作区之间设有下隔板，所述缺氧处理工作区与好氧处理工作区之间设有上隔板;所述厌氧处理工作区的底部设有与进水管相连接的布水主管，上部设有集气管，所述集气管的下方设有三相分离器;所述缺氧处理工作区的底部设有硝化液回流管;所述好氧处理工作区内设有高效填料，所述高效填料的下方设有曝气系统，高效填料的上方设有出水布水系统，所述出水布水系统连接有出水管;所述好氧处理工作区对应的壳体上设有硝化液排出管，所述硝化液排出管与硝化液回流管之间连接有回流连接管，所述回流连接管与硝化液回流管相接的部位安装有硝化液回流泵。
优选的：所述壳体的中部与缺氧处理工作区相对应的部位设有观察口。
优选的：所述壳体的下端外壁上安装有排泥管。
优选的：所述高效填料为组合填料、弹性填料、流化床填料或悬浮球填料。
有益效果：与现有技术相比，本实用新型克服了传统工艺设备平行建设的技术缺陷，将厌氧处理工艺、缺氧处理工艺、好氧处理工艺集中于一体，实现了厌氧-缺氧-好氧的系统衔接，整体纵向延伸，不仅大大减少了占地面积，而且，通过厌氧处理工作区产生的沼气和出水进入缺氧处理工作区，实现对缺氧工艺系统的搅拌，节省能耗;此外，好氧处理工作区至缺氧处理工作区的硝化液回流是自上到下，可以选用很小的管道离心泵实现回流，节约了动能消耗，符合节能降耗、绿色发展的环保理念，同时，硝化液回流做布水系统，与厌氧工艺的出水和沼气一起实现缺氧池的搅拌，增加亚硝酸盐与反硝化细菌的接触，快速实现氨氮去除。
