申请日2018.04.24
公开(公告)日2018.12.28
IPC分类号C02F9/04
摘要
本实用新型属于水处理技术领域，具体涉及一种适于自动清洁滤网的废水过滤装置，包括：内设过滤网和阳离子交换膜的废水箱;其中所述阳离子交换膜适于将所述废水箱分割为过滤腔室和适于金属阳离子析出的提取腔室;所述过滤网适于将过滤腔室分割为第一子过滤腔室和第二子过滤腔室;废水适于依次流经第一子过滤腔室、第二子过滤腔室、阳离子交换膜、提取腔室;以及所述第一子过滤腔室设有滤网清洁机构，以清除附着在过滤网上的滤渣，提高了金属析出物的纯度，也提高了废水的处理效果。
权利要求书
1.一种适于自动清洁滤网的废水过滤装置，其特征在于，包括：
内设过滤网和阳离子交换膜的废水箱;其中
所述阳离子交换膜适于将所述废水箱分割为过滤腔室和适于金属阳离子析出的提取腔室;
所述过滤网适于将过滤腔室分割为第一子过滤腔室和第二子过滤腔室;废水适于依次流经第一子过滤腔室、第二子过滤腔室、阳离子交换膜、提取腔室;以及所述第一子过滤腔室设有滤网清洁机构，以清除附着在过滤网上的滤渣。
2.根据权利要求1所述的适于自动清洁滤网的废水过滤装置，其特征在于，
所述过滤网适于通过过滤网安装框竖直安装在废水箱内;
所述滤网清洁机构包括：位于第一子过滤腔室上方的驱动气缸、位于驱动气缸活塞杆端部的顶杆、位于过滤网安装框上的竖直导轨、安装在竖直导轨上的滑块、位于滑块上的清洁刷;
所述驱动气缸适于通过顶杆带动清洁刷在过滤网表面往复运动，以清除附着在过滤网上的滤渣。
3.根据权利要求2所述的适于自动清洁滤网的废水过滤装置，其特征在于，
所述提取腔室设有药剂加料口;
所述适于自动清洁滤网的废水过滤装置还包括位于提取腔室内的若干电磁铁棒，且所述电磁铁棒外侧包裹有隔离薄膜;
所述电磁铁棒适于将作为药剂的铁粉吸附在隔离薄膜的外表面。
4.根据权利要求3所述的适于自动清洁滤网的废水过滤装置，其特征在于，
所述废水箱的出水口设于提取腔室的侧壁顶部;以及
所述出水口处设有阴离子交换膜。
5.根据权利要求4所述的适于自动清洁滤网的废水过滤装置，其特征在于，
在各子过滤腔室中与进水口连通的第一子过滤腔室处设置有溶解剂加料口。
6.根据权利要求5所述的适于自动清洁滤网的废水过滤装置，其特征在于，
所述适于自动清洁滤网的废水过滤装置还包括位于废水箱底部的存储部;
所述存储部包括：位于第一子过滤腔室底部的沉积物收纳箱、位于提取腔室底部的析出物收纳箱;以及
所述沉积物收纳箱适于靠近过滤网设置。
7.根据权利要求6所述的适于自动清洁滤网的废水过滤装置，其特征在于，
所述废水箱的底部沿废水流向倾斜向下设置。
说明书
一种适于自动清洁滤网的废水过滤装置
技术领域
本实用新型涉及水处理技术领域，具体涉及一种适于自动清洁滤网的废水过滤装置。
背景技术
工业上含铜废水的处理方法较多，有金属置换法、离子交换法等。但废水中杂质较多，会降低金属置换法的反应速率和金属析出物的纯度，因此在进行金属置换法之前往往需要先对废水进行过滤。但长时间使用的过滤网表面容易附着大量的杂质或滤渣，堵塞网孔，影响废水的过滤。
实用新型内容
本实用新型的目的是提供一种适于自动清洁滤网的废水过滤装置，以通过滤网清洁机构自动清除附着在过滤网上的滤渣。

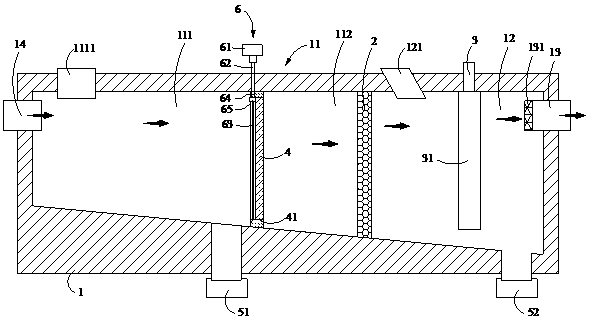

为了解决上述技术问题，本实用新型提供了一种适于自动清洁滤网的废水过滤装置，包括：内设过滤网和阳离子交换膜的废水箱;其中所述阳离子交换膜适于将所述废水箱分割为过滤腔室和适于金属阳离子析出的提取腔室;所述过滤网适于将过滤腔室分割为第一子过滤腔室和第二子过滤腔室;废水适于依次流经第一子过滤腔室、第二子过滤腔室、阳离子交换膜、提取腔室;以及所述第一子过滤腔室设有滤网清洁机构，以清除附着在过滤网上的滤渣。
进一步，所述过滤网适于通过过滤网安装框竖直安装在废水箱内;所述滤网清洁机构包括：位于第一子过滤腔室上方的驱动气缸、位于驱动气缸活塞杆端部的顶杆、位于过滤网安装框上的竖直导轨、安装在竖直导轨上的滑块、位于滑块上的清洁刷;所述驱动气缸适于通过顶杆带动清洁刷在过滤网表面往复运动，以清除附着在过滤网上的滤渣。
进一步，所述提取腔室设有药剂加料口;所述适于自动清洁滤网的废水过滤装置还包括位于提取腔室内的若干电磁铁棒，且所述电磁铁棒外侧包裹有隔离薄膜;所述电磁铁棒适于将作为药剂的铁粉吸附在隔离薄膜的外表面。
进一步，所述废水箱的出水口设于提取腔室的侧壁顶部;以及所述出水口处设有阴离子交换膜。
进一步，在各子过滤腔室中与进水口连通的第一子过滤腔室处设置有溶解剂加料口。
进一步，所述适于自动清洁滤网的废水过滤装置还包括位于废水箱底部的存储部;所述存储部包括：位于第一子过滤腔室底部的沉积物收纳箱、位于提取腔室底部的析出物收纳箱;以及所述沉积物收纳箱适于靠近过滤网设置。
进一步，所述废水箱的底部沿废水流向倾斜向下设置。
本实用新型的有益效果是，本实用新型的适于自动清洁滤网的废水过滤装置通过滤网清洁机构自动清除附着在过滤网上的滤渣，阻止废水中的沉积物和固体杂质进入提取腔室，提高了金属置换法的反应速率和金属析出物的纯度。
