申请日2018.04.24
公开(公告)日2019.01.11
IPC分类号C02F9/02
摘要

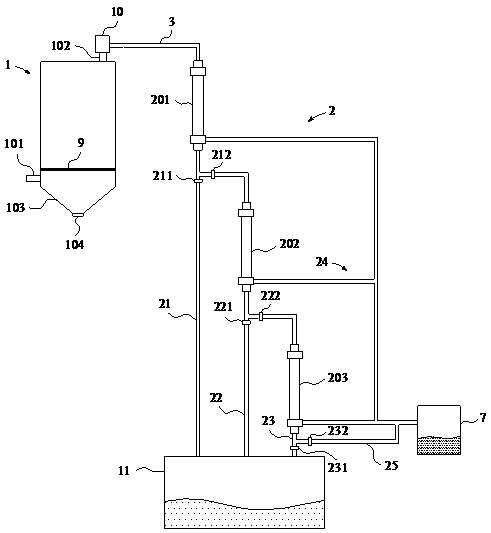

本实用新型涉及一种智能高效的废水处理装置，包括：废水箱、过滤装置和集水箱;其中所述废水箱通过供水管与过滤装置相连;所述过滤装置包括：若干级滤膜组件和设于各级滤膜组件的滤水出口处的水质检测模块;各水质检测模块均与一控制模块相连;当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则将该滤水引流至下一级滤膜组件，否则将该滤水引流至所述集水箱内;本实用新型的智能高效的废水处理装置串联设置了多级滤膜组件，并且在每一级滤膜组件的滤水出口设置水质检测模块，实现自动判断当前过滤作业结束后是否需要进行下级过滤，如果不需要，则将合格的滤水直接引流至集水箱，合理利用各级滤膜组件，大大提高了过滤效率。
权利要求书
1.一种智能高效的废水处理装置，其特征在于，包括：
废水箱、过滤装置和集水箱;其中
所述废水箱通过供水管与过滤装置相连;
所述过滤装置包括：若干级滤膜组件和设于各级滤膜组件的滤水出口处的水质检测模块;
各水质检测模块均与一控制模块相连;
当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则将该滤水引流至下一级滤膜组件，否则
将该滤水引流至所述集水箱内。
2.根据权利要求1所述的废水处理装置，其特征在于，
所述废水箱设有进水口和出水口; 其中
废水经所述进水口流入废水箱内;以及
所述出水口处设有压力泵，以将废水箱内的废水经供水管引入过滤装置内。
3.根据权利要求2所述的废水处理装置，其特征在于，
各级滤膜组件串联连接，且两两之间的连接管道上均设有相应电磁阀;
各电磁阀均由所述控制模块控制;
当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则控制模块控制相应管道上的电磁阀打开，以将该滤水引流至下一级滤膜组件。
4.根据权利要求3所述的废水处理装置，其特征在于，
各级滤膜组件还分别通过相应支管与集水箱相连，且各级滤膜组件与集水箱的连接支管上也均设有相应电磁阀;
各电磁阀均由所述控制模块控制;
当检测到当前一级滤膜组件过滤后的滤水水质数据在预设的阈值范围内时，则控制模块控制相应支管上的电磁阀打开，以将该滤水引流至所述集水箱内。
5.根据权利要求4所述的废水处理装置，其特征在于，
每级滤膜组件均包括：废水进口、浓缩水出口和所述滤水出口;
第一级滤膜组件的废水进口与供水管相连，其滤水出口与下一级滤膜组件的废水进口相连;以及
各浓缩水出口通过管道组件与一浓缩水箱相连。
6.根据权利要求5所述的废水处理装置，其特征在于，
最后一级滤膜组件的滤水出口还通过一管道与浓缩水箱相连，且该连接管道上设有电磁阀;
所述废水处理装置还包括：与所述控制模块相连的报警模块;以及
当经最后一级滤膜组件过滤后的滤水水质超出预设的阈值范围时，所述控制模块控制相应支管上的电磁阀关闭、控制与浓缩水箱相连的管道上的电磁阀打开以及控制报警模块发出报警。
7.根据权利要求6所述的废水处理装置，其特征在于，
所述废水箱内且位于进水口和出水口之间设有过滤网，以初步过滤废水中的固体颗粒。
8.根据权利要求7所述的废水处理装置，其特征在于，
所述废水箱的底部呈漏斗状，以使沉积物堆积在漏斗底部;以及
漏斗底部的中心处设有一沉积物排放口。
说明书
一种智能高效的废水处理装置
技术领域
本实用新型涉及水处理领域，具体涉及一种智能高效的废水处理装置。
背景技术
膜过滤技术，即在一定的压力下，使小分子溶质和溶剂穿过一定孔径的特制的薄膜，而使大分子溶质不能透过，留在膜的一边，从而使大分子物质得到了部分的纯化，其优越的水处理性能使得膜过滤技术已成为当前工业废水深度处理的重要部件;在实际应用中，大多废水处理厂为了提高过滤效果，会设置多级过滤组件，但各级过滤效果无法监控，因此，每次废水都要经过所有过滤组件进行过滤，显然过滤效率不会高，而且浪费后级过滤组件资源，无形中增加了过滤成本。
实用新型内容
本实用新型的目的是提供一种智能高效的废水处理装置，通过设置若干级互相串联连接的滤膜组件，以提高废水过滤效率和过滤效果。
为了解决上述技术问题，本实用新型提供了一种智能高效的废水处理装置，包括：废水箱、过滤装置和集水箱;其中所述废水箱通过供水管与过滤装置相连;所述过滤装置包括：若干级滤膜组件和设于各级滤膜组件的滤水出口处的水质检测模块;各水质检测模块均与一控制模块相连;当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则将该滤水引流至下一级滤膜组件，否则将该滤水引流至所述集水箱内。
进一步，所述废水箱设有进水口和出水口;其中废水经所述进水口流入废水箱内;以及所述出水口处设有压力泵，以将废水箱内的废水经供水管引入过滤装置内。
进一步，各级滤膜组件串联连接，且两两之间的连接管道上均设有相应电磁阀;各电磁阀均由所述控制模块控制;当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则控制模块控制相应管道上的电磁阀打开，以将该滤水引流至下一级滤膜组件。
进一步，各级滤膜组件还分别通过相应支管与集水箱相连，且各级滤膜组件与集水箱的连接支管上也均设有相应电磁阀;各电磁阀均由所述控制模块控制;当检测到当前一级滤膜组件过滤后的滤水水质数据在预设的阈值范围内时，则控制模块控制相应支管上的电磁阀打开，以将该滤水引流至所述集水箱内。
进一步，每级滤膜组件均包括：废水进口、浓缩水出口和所述滤水出口;第一级滤膜组件的废水进口与供水管相连，其滤水出口与下一级滤膜组件的废水进口相连;以及各浓缩水出口通过管道组件与一浓缩水箱相连。
进一步，最后一级滤膜组件的滤水出口还通过一管道与浓缩水箱相连，且该连接管道上设有电磁阀;所述废水处理装置还包括：与所述控制模块相连的报警模块;以及当经最后一级滤膜组件过滤后的滤水水质超出预设的阈值范围时，所述控制模块控制相应支管上的电磁阀关闭、控制与浓缩水箱相连的管道上的电磁阀打开以及控制报警模块发出报警。
进一步，所述废水箱内且位于进水口和出水口之间设有过滤网，以初步过滤废水中的固体颗粒。
进一步，所述废水箱的底部呈漏斗状，以使沉积物堆积在漏斗底部;以及漏斗底部的中心处设有一沉积物排放口。
本实用新型的有益效果是，本实用新型的智能高效的废水处理装置串联设置了多级滤膜组件，并且在每一级滤膜组件的滤水出口设置水质检测模块，实现自动判断当前过滤作业结束后是否需要进行下级过滤，如果不需要，则将合格的滤水直接引流至集水箱，合理利用各级滤膜组件，大大提高了过滤效率。
