申请日2013.06.06
公开(公告)日2014.01.01
IPC分类号B01D36/04
摘要
本实用新型公开了一种硅酸盖板废水回收系统，包括抽水泵和底部向一侧倾斜设置的沉淀池，沉淀池相对的两个侧面及底面均设置有安装槽，过滤装置通过安装槽竖直设置在沉淀池内，过滤装置将沉淀池分为高深度的净水池和低深度的混水池，抽水泵的抽水管进口设置在净水池内，硅酸盖板生产线的排水口设置在混水池。本实用新型利用净水池与混水池之间设置的过滤装置将大量的固体废弃物隔离在混水池中，避免将大量的固体废弃物被抽入抽水泵内，并在低水位的净水池内进行废水抽取，能够将硅酸钙板生产过程中排出的废水进行回收利用，降低企业生产成本，避免环境污染。
权利要求书
1.一种硅酸盖板废水回收系统，其特征在于：包括抽水泵和底部向一侧倾斜设置的沉淀池，沉淀池相对的两个侧面及底面均设置有安装槽，过滤装置通过安装槽竖直设置在沉淀池内，过滤装置将沉淀池分为高深度的净水池和低深度的混水池，抽水泵的抽水管进口设置在净水池内，硅酸盖板生产线的排水口设置在混水池。
2.根据权利要求1所述的硅酸盖板废水回收系统，其特征在于：所述的过滤装置包括可折叠的框架，框架内设置有多层滤网。
3.根据权利要求2所述的硅酸盖板废水回收系统，其特征在于：所述的框架采用不锈钢制成。
4.根据权利要求3所述的硅酸盖板废水回收系统，其特征在于：所述的净水池的长度为混水池长度的1/10。
说明书
一种硅酸盖板废水回收系统
技术领域
本实用新型涉及一种废水回收系统，尤其涉及一种硅酸盖板废水回收系统。
背景技术
目前, 耐火材料制造企业在生产硅酸钙板的过程中，会排出大量含有固体废弃物的废水。现有的废水处理方式大多采用直接排出，不但造成的环境污染，同时还浪费了大量可回收利用的水资源。
实用新型内容
本实用新型的目的是提供一种硅酸盖板废水回收系统，能够对硅酸钙板生产过程中排出的废水进行回收利用，降低企业生产成本，避免环境污染。
本实用新型采用下述技术方案：

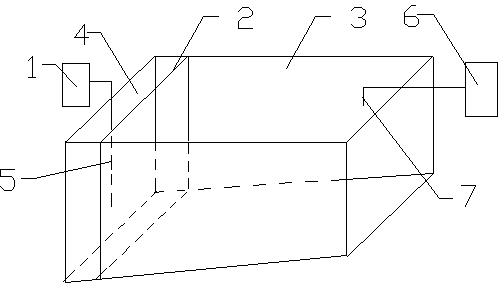

一种硅酸盖板废水回收系统，包括抽水泵和底部向一侧倾斜设置的沉淀池，沉淀池相对的两个侧面及底面均设置有安装槽，过滤装置通过安装槽竖直设置在沉淀池内，过滤装置将沉淀池分为高深度的净水池和低深度的混水池，抽水泵的抽水管进口设置在净水池内，硅酸盖板生产线的排水口设置在混水池。
所述的过滤装置包括可折叠的框架，框架内设置有多层滤网。
所述的框架采用不锈钢制成。
所述的净水池的长度为混水池长度的1/10。
本实用新型利用净水池与混水池之间设置的过滤装置将大量的固体废弃物隔离在混水池中，避免将大量的固体废弃物被抽入抽水泵内，并在低水位的净水池内进行废水抽取，能够将硅酸钙板生产过程中排出的废水进行回收利用，降低企业生产成本，避免环境污染。
