申请日2018.04.24
公开(公告)日2019.01.15
IPC分类号C02F1/461; C02F9/06
摘要
本实用新型公开了一种智能循环水处理装置，包括水质采集装置、控制装置、反应器和自动pH值调节装置;控制装置包括无纸数据记录控制仪、直流变压器、交流变压器、电流变送器和电压变送器;直流变压器为反应器供电，交流变压器为电流变送器和电压变送器供电，电流变送器、电压变送器连接反应器的阳极和阴极，同时连接无纸数据记录控制仪的第一、第二数据传输端;水质采集装置的输出端连接无纸数据记录控制仪的第三数据传输端;自动pH值调节装置的输出端连接无纸数据记录控制仪的第四数据传输端;反应器的阳极和阴极通过连接线分别接至直流变压器的正极和负极。本实用新型从物理层面上直接吸收处理了循环水中Ca2+、Mg2+、SO42‑、HCO32‑等有危害性的离子，从源头上解决了水垢的问题。
权利要求书
1.一种智能循环水处理装置，其特征在于：包括水质采集装置、控制装置、反应器和自动pH值调节装置;
所述控制装置包括无纸数据记录控制仪、直流变压器、交流变压器、电流变送器和电压变送器;所述直流变压器、交流变压器连接在市电用户进线上，所述直流变压器为反应器供电，所述交流变压器为电流变送器和电压变送器供电，所述无纸数据记录控制仪由市电供电，所述电流变送器、电压变送器的一次侧分别连接反应器的阳极和阴极，所述电流变送器、电压变送器的二次侧分别连接无纸数据记录控制仪的第一数据传输端、第二数据传输端;
所述水质采集装置为pH/温度仪，由市电供电，其输出端连接无纸数据记录控制仪的第三数据传输端;
所述自动pH值调节装置为pH自动调节仪，由市电供电，其输出端连接无纸数据记录控制仪的第四数据传输端;
所述反应器的阳极和阴极通过连接线分别接至直流变压器的正极和负极。
2.根据权利要求1所述的智能循环水处理装置，其特征在于：所述直流变压器为220V/36V直流变压器。
3.根据权利要求1所述的智能循环水处理装置，其特征在于：所述交流变压器为220V/24V交流变压器。
4.根据权利要求1所述的智能循环水处理装置，其特征在于：所述直流变压器、交流变压器与市电之间连接有断路器和熔断器，并安装有运行指示灯和电源指示灯。
5.根据权利要求1所述的智能循环水处理装置，其特征在于：所述反应器包括壳体、高频阳极、高频阴极和外接电缆;高频阴极包括第一电极、第二电极和第三电极，高频阳极包括两个第四电极;第一电极、第二电极、第三电极、第四电极均为片式方形结构，表面具有菱形的通孔，平行竖直排列，上下两端分别通过螺丝与壳体的上盖板、壳体的下盖板固定;外接电缆从壳体的上端穿入后连接高频阳极和高频阴极，另一端连接所述直流变压器。
说明书
智能循环水处理装置
技术领域
本实用新型属于水处理技术领域，具体涉及一种智能循环水处理装置。
背景技术
工业循环冷却水系统的连续运行，水的浓缩而导致水中各种离子浓度增大，相应的腐蚀、结垢等问题亦随之发生。当补充水为工业新水时，由于钙、镁离子较多，如不进行水质稳定处理，会造成设备内部的结垢，降低换热效率，严重时还会堵塞管路，带来安全隐患;循环水系统为开路循环，水中溶解氧充分，溶氧腐蚀很容易进行，氯离子、硫酸根离子等也会对设备、管路等造成腐蚀;同时由于水中含有足够的有机物和无机物，水温达到25～35℃时，这些因素给微生物的生长繁殖提供了适宜的条件，微生物既能造成污垢沉积，又能造成腐蚀。目前广泛采用的是加药的方式，来解决水垢以及藻类的产生问题，产生高昂的成本。
实用新型内容
针对上述问题，本实用新型提供一种智能循环水处理装置，以从物理层面上直接吸收处理循环水中Ca2+、Mg2+、SO42-、HCO32-等有危害性的离子，从源头上解决水垢的问题。
为实现上述目的，本实用新型提供如下技术方案：

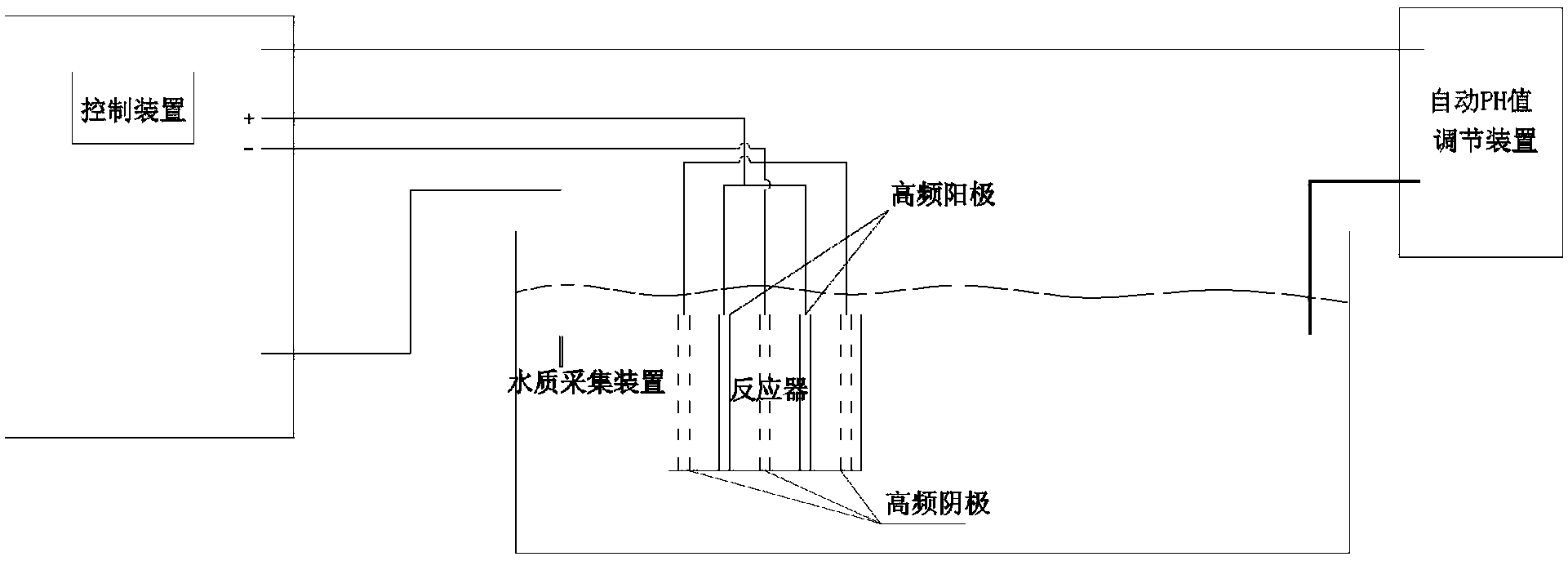

一种智能循环水处理装置，包括水质采集装置、控制装置、反应器和自动pH值调节装置;
所述控制装置包括无纸数据记录控制仪、直流变压器、交流变压器、电流变送器和电压变送器;所述直流变压器、交流变压器连接在市电用户进线上，所述直流变压器为反应器供电，所述交流变压器为电流变送器和电压变送器供电，所述无纸数据记录控制仪由市电供电，所述电流变送器、电压变送器的一次侧分别连接反应器的阳极和阴极，所述电流变送器、电压变送器的二次侧分别连接无纸数据记录控制仪的第一数据传输端、第二数据传输端;
所述水质采集装置为pH/温度仪，由市电供电，其输出端连接无纸数据记录控制仪的第三数据传输端;
所述自动pH值调节装置为pH自动调节仪，由市电供电，其输出端连接无纸数据记录控制仪的第四数据传输端;
所述反应器的阳极和阴极通过连接线分别接至直流变压器的正极和负极。
优选的，所述直流变压器为220V/36V直流变压器。
优选的，所述交流变压器为220V/24V交流变压器。
优选的，所述直流变压器、交流变压器与市电之间连接有断路器和熔断器，并安装有运行指示灯和电源指示灯。
优选的，所述反应器包括壳体、高频阳极、高频阴极和外接电缆;高频阴极包括第一电极、第二电极和第三电极，高频阳极包括两个第四电极;第一电极、第二电极、第三电极、第四电极均为片式方形结构，表面具有菱形的通孔，平行竖直排列，上下两端分别通过螺丝与壳体的上盖板、壳体的下盖板固定;外接电缆从壳体的上端穿入后连接高频阳极和高频阴极，另一端连接所述直流变压器。
由于采用上述技术方案，本实用新型的有益效果是：
本实用新型是针对实际情况设计的一种智能循环水处理装置，从物理层面上直接吸收处理了循环水中Ca2+、Mg2+、SO42-、HCO32-等有危害性的离子，从源头上解决了水垢的问题。
