申请日2018.04.24
公开(公告)日2019.01.15
IPC分类号B01D65/04; C02F9/02
摘要

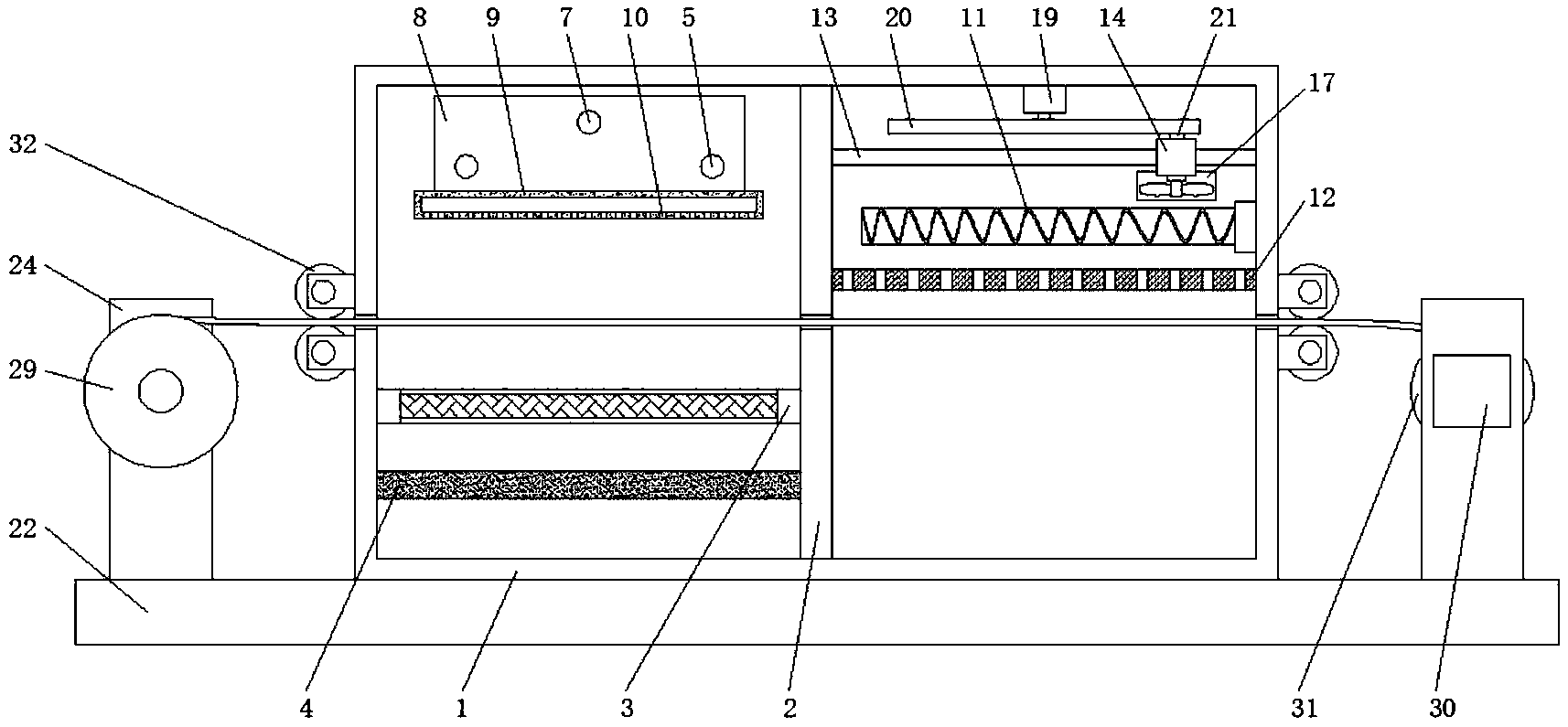

本实用新型公开了一种染料废水的膜处理装置，包括壳体，所述壳体的内部固定有竖板，壳体通过竖板分为清洗腔和干燥腔，清洗腔内部分别固定有过滤板、活性炭吸附板和两组限位杆，过滤板位于活性炭吸附板和限位杆之间，壳体的一侧顶端安装有伺服电机，伺服电机的输出轴固定有螺纹杆，螺纹杆的一端延伸至壳体的内部并与壳体转动连接，螺纹杆上螺纹连接有移动块，移动块的底端固定有集水块，干燥腔内部分别固定有加热棒、横板和两组横杆，加热棒位于横板和横杆之间。本实用新型设计巧妙，结构合理，操作简单，方便对膜先清洗再均匀干燥，能够节省人工，加快装置的处理效率，同时能够对水进行回收再利用，节能环保，有利于推广使用。
权利要求书
1.一种染料废水的膜处理装置，包括壳体(1)，其特征在于，所述壳体(1)的内部固定有竖板(2)，壳体(1)通过竖板(2)分为清洗腔和干燥腔，清洗腔内部分别固定有过滤板(3)、活性炭吸附板(4)和两组限位杆(5)，过滤板(3)位于活性炭吸附板(4)和限位杆(5)之间，壳体(1)的一侧顶端安装有伺服电机(6)，伺服电机(6)的输出轴固定有螺纹杆(7)，螺纹杆(7)的一端延伸至壳体(1)的内部并与壳体(1)转动连接，螺纹杆(7)上螺纹连接有移动块(8)，移动块(8)的底端固定有集水块(9)，干燥腔内部分别固定有加热棒(11)、横板(12)和两组横杆(13)，加热棒(11)位于横板(12)和横杆(13)之间，横板(12)上等距开设有多组散热孔，横杆(13)上均滑动连接有滑块(14)，两组滑块(14)之间固定有连接杆(15)，连接杆(15)上滑动连接有调节块(16)，调节块(16)的底端安装有风扇(17)。
2.根据权利要求1所述的一种染料废水的膜处理装置，其特征在于，两组所述限位杆(5)分别位于螺纹杆(7)的两侧，限位杆(5)均与移动块(8)滑动连接，集水块(9)为空腔结构，集水块(9)的底端等距开设有多组出水口(10)。
3.根据权利要求1所述的一种染料废水的膜处理装置，其特征在于，所述调节块(16)的顶端开设有调节孔(18)，壳体(1)的另一侧顶端安装有传动电机(19)，传动电机(19)的输出轴固定有转盘(20)，转盘(20)的底端边缘处固定有固定杆(21)，固定杆(21) 与调节孔(18)内壁滑动连接。
4.根据权利要求1所述的一种染料废水的膜处理装置，其特征在于，所述壳体(1)的底端固定有底座(22)，底座(22)的顶端分别固定有储水箱(23)和两组支撑柱(24)，支撑柱(24)分别位于壳体(1)的两侧。
5.根据权利要求4所述的一种染料废水的膜处理装置，其特征在于，所述壳体(1)和储水箱(23)之间设置有导流管(25)，导流管(25)是倾斜设置的，导流管(25)的一端延伸至壳体(1)的内部，导流管(25)的另一端延伸至储水箱(23)的内部。
6.根据权利要求4所述的一种染料废水的膜处理装置，其特征在于，所述储水箱(23)的顶端安装有水泵(26)，水泵(26)的一端固定有进水管(27)，进水管(27)的一端延伸至储水箱(23)的内部，水泵(26)的另一端固定有软管(28)，软管(28)的一端延伸至壳体(1)的内部并与集水块(9)固定连接。
7.根据权利要求4所述的一种染料废水的膜处理装置，其特征在于，其中一组所述支撑柱(24)的一侧转动连接有置物辊(29)，另一组支撑柱(24)的一侧安装有收料电机(30)，收料电机(30)的输出轴固定有送料辊(31)，壳体(1)的两侧均设置有两组导向辊(32)。
说明书
一种染料废水的膜处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种染料废水的膜处理装置。
背景技术
染料在染色、涂料、颜料和纺织等领域被广泛使用，是造成水污染的一大原因，染料废水处理常见的解决方法有物理法、化学法、电化学法、生化法等，其中膜分离技术应用于染料废水处理方面主要是超滤和反渗透，近年来，用壳聚糖超滤膜和多孔炭膜的新型膜材料来处理印染废水，取得较好的效果，膜材料在使用一段时间后，需要对其进行处理，否则会影响染料废水的处理效果，但是现有的膜处理装置结构过于简单，基本上都是通过人工对其进行清洗，然后晾干，处理效率太低，而且处理效果差，越来越不能满足人们的日常需求，因此需要我们设计出一种染料废水的膜处理装置，来解决这些问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种染料废水的膜处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种染料废水的膜处理装置，包括壳体，所述壳体的内部固定有竖板，壳体通过竖板分为清洗腔和干燥腔，清洗腔内部分别固定有过滤板、活性炭吸附板和两组限位杆，过滤板位于活性炭吸附板和限位杆之间，壳体的一侧顶端安装有伺服电机，伺服电机的输出轴固定有螺纹杆，螺纹杆的一端延伸至壳体的内部并与壳体转动连接，螺纹杆上螺纹连接有移动块，移动块的底端固定有集水块，干燥腔内部分别固定有加热棒、横板和两组横杆，加热棒位于横板和横杆之间，横板上等距开设有多组散热孔，横杆上均滑动连接有滑块，两组滑块之间固定有连接杆，连接杆上滑动连接有调节块，调节块的底端安装有风扇。
优选的，两组所述限位杆分别位于螺纹杆的两侧，限位杆均与移动块滑动连接，集水块为空腔结构，集水块的底端等距开设有多组出水口。
优选的，所述调节块的顶端开设有调节孔，壳体的另一侧顶端安装有传动电机，传动电机的输出轴固定有转盘，转盘的底端边缘处固定有固定杆，固定杆与调节孔内壁滑动连接。
优选的，所述壳体的底端固定有底座，底座的顶端分别固定有储水箱和两组支撑柱，支撑柱分别位于壳体的两侧。
优选的，所述壳体和储水箱之间设置有导流管，导流管是倾斜设置的，导流管的一端延伸至壳体的内部，导流管的另一端延伸至储水箱的内部。
优选的，所述储水箱的顶端安装有水泵，水泵的一端固定有进水管，进水管的一端延伸至储水箱的内部，水泵的另一端固定有软管，软管的一端延伸至壳体的内部并与集水块固定连接。
优选的，其中一组所述支撑柱的一侧转动连接有置物辊，另一组支撑柱的一侧安装有收料电机，收料电机的输出轴固定有送料辊，壳体的两侧均设置有两组导向辊。
本实用新型的有益效果是：
1、通过伺服电机控制移动块带动集水块左右移动，能够提高对膜的清洗效果，同时通过过滤板和活性炭吸附板依次对水进行过滤和吸附，能够对水进行回收再利用，节能环保;
2、通过传动电机控制调节块带动风扇移动，能够将加热棒产生的热量均匀喷射在膜上，有利于提高对膜的干燥效果。
本实用新型设计巧妙，结构合理，操作简单，方便对膜先清洗再均匀干燥，能够节省人工，加快装置的处理效率，同时能够对水进行回收再利用，节能环保，有利于推广使用。
