申请日2013.06.05
公开(公告)日2013.08.21
IPC分类号C02F9/02; C02F1/44
摘要
一种高浓度含盐母液或废水的处理装置及其处理方法，以从高浓度含盐母液或废水中回收或精制产品，有效解决高浓度含盐母液中盐的资源化利用问题，并降低处理过程中的水消耗。它包括：纳滤膜组件，其输入端与第一泵送进液管路的终端连接，浓液侧输出端、淡液侧输出端分别与第一出液管路、第二出液管路的起始端连接;反渗透膜组件，其输入端与第二泵送进液管路的终端连接，淡液侧输出端、浓液侧输出端分别与第四出液管路、第三出液管路的起始端连接;输送管路的终端延伸至第一泵送进液管路的起始端，第二出液管路的终端延伸至第二泵送进液管路的起始端。
权利要求书

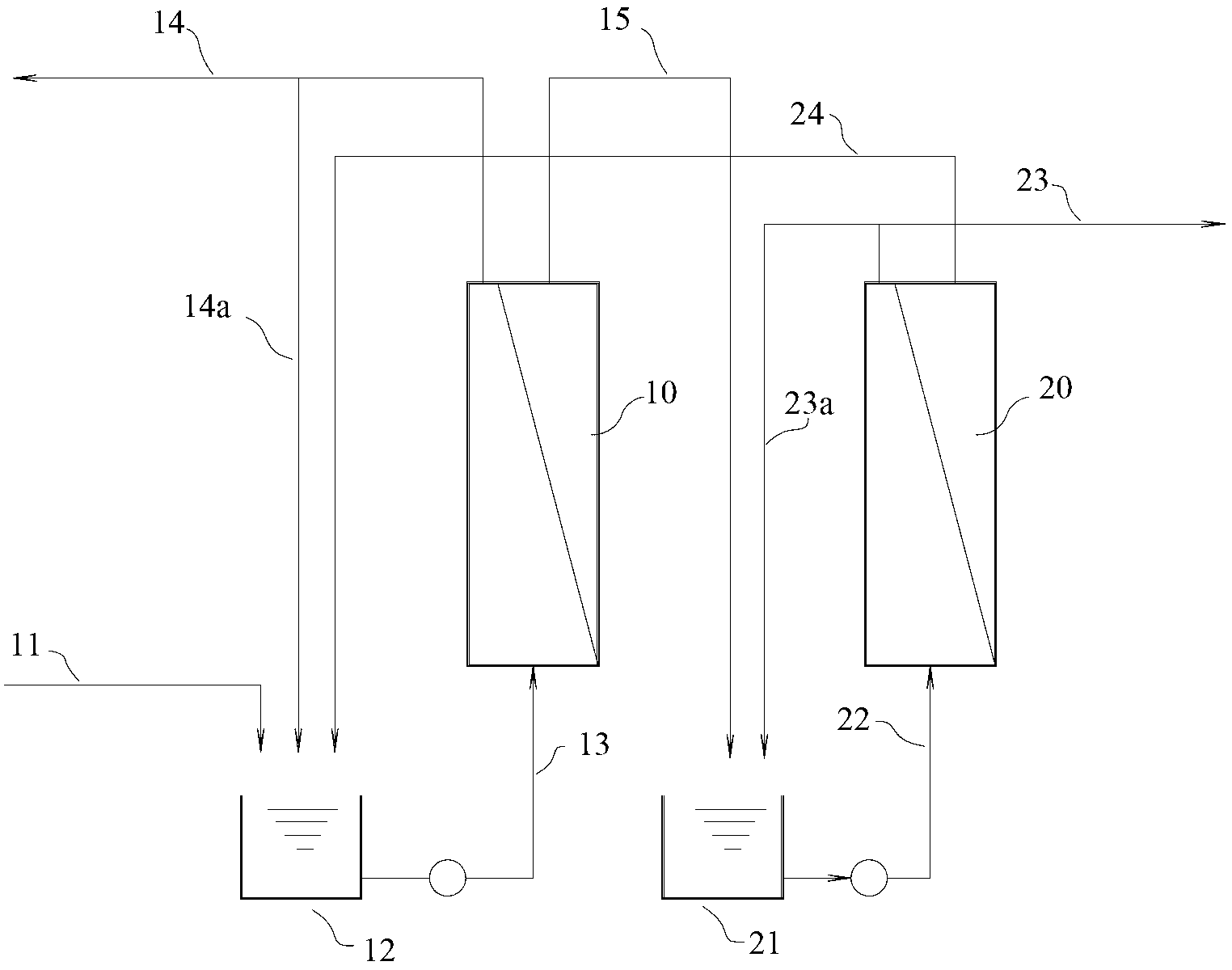

1.一种高浓度含盐母液或废水处理装置，其特征是它包括：纳滤膜组件(10)，其输入端与第一泵送进液管路(13)的终端连接，浓液侧输出端、淡液侧输出端分别与第一出液管路(14)、第二出液管路(15)的起始端连接;反渗透膜组件(20)，其输入端与第二泵送进液管路(22)的终端连接，淡液侧输出端、浓液侧输出端分别与第四出液管路(24)、第三出液管路(23)的起始端连接;输送管路(11)的终端延伸至第一泵送进液管路(13)的起始端，第二出液管路(15)的终端延伸至第二泵送进液管路(22)的起始端。
2.如权利要求1所述的一种高浓度含盐母液或废水处理装置，其特征是：所述第一泵送进液管路(13)、第二泵送进液管路(22)的起始端分别设置有调节容器(12)、缓冲容器(21)。
3.如权利要求1所述的一种高浓度含盐母液或废水处理装置，其特征是：所述纳滤膜组件(10)、反渗透膜组件(20)的模块分别为1～6级。
4.采用如权利要求1-3任意一项所述一种高浓度含盐母液或废水处理装置的高浓度含盐母液或废水处理方法，包括如下步骤：
①将待处理高浓度含盐母液按重量加1～200倍水稀释预处理，通过第一泵送进液管路(13)向纳滤膜组件(10)泵送，经过纳滤膜组件(10)过滤形成的纳滤浓液经第一出液管路(14)送出，纳滤淡液经第二出液管路(15)输送至第二泵送进液管路(22)，并泵送入反渗透膜组件(20);
②经反渗透膜组件(20)过滤形成的反渗浓液通过第三出液管路(23)送出，反渗透滤液作为纯水经第四出液管路(24)回送至第一泵送进液管路(13)。
5.如权利要求4所述的高浓度含盐母液处理方法，其特征是：所述步骤①中，纳滤膜组件(10)膜的截留分子量为100～5000道尔顿。
说明书
一种高浓度含盐母液或废水处理装置及其处理方法
技术领域
本发明涉及废水处理、物料分离、资源化利用领域，特别涉及一种高浓度含盐母液或废水处理装置及其处理方法。
背景技术
对于化工领域或废水处理领域，常遇到高浓度含盐母液(或废水)的处理难题。此类母液中有效成分或污染成分为溶解态有机物或2价(含)以上贵重稀有金属盐。无机盐或无机化合物为氯化钠、氯化铵、氯化镁、氯化钾、氯化钙、氟化钠、氟化铵、氟化镁、氟化钾、氰化钠、氰化铵、氰化钾、硫酸铵、硫酸钾、硫酸镁、盐酸、硫酸中的一种或几种。无机盐或无机化合物含量常在1000mg/l以上。由于母液或废水中的主要物质以溶解态为主，无法通过0.45um滤膜截留或截留前后成分浓度变化低于5～20%，常见的微滤(MF)、超滤(UF)、沉淀等方式均难以有效分离。若直接只采用纳滤(NF)进行分离，则可能存在因盐份过高，渗透压过高导致纳滤不产水;若加水稀释，则稀释量过大，水耗较多，也存在无机盐的浪费问题。若直接采用反渗透(RO)分离，同样可能存在盐分过高，渗透压过高导致反渗透不产水;若加水稀释，则稀释量过大，存在水资源浪费;另外，反渗透将同时截留大部分无机盐和有机物，产水基本为纯水，浓缩的混合盐溶液中无机盐或无机物与有效成分或污染成分含量比例仍与初始状态接近，无法利用，情况与蒸发浓缩类似。此类高浓度含盐母液或废水若直接作为一般废物处理，存在有效成分的扔弃浪费问题。若此类母液或废水列入《国家危险废物目录》或经鉴定属于危险废物，处置成本极高。
发明内容
本发明所要解决的技术问题是提供一种高浓度含盐母液或废水的处理装置，以从高浓度含盐母液或废水中回收或精制产品，有效解决高浓度含盐母液中盐的资源化利用问题，并降低处理过程中的水消耗。
本发明解决该技术问题所采用的技术方案是：本发明的一种高浓度含盐母液或废水处理装置，其特征是它包括：纳滤膜组件，其输入端与第一泵送进液管路的终端连接，浓液侧输出端、淡液侧输出端分别与第一出液管路、第二出液管路的起始端连接;反渗透膜组件，其输入端与第二泵送进液管路的终端连接，淡液侧输出端、浓液侧输出端分别与第四出液管路、第三出液管路的起始端连接;输送管路的终端延伸至第一泵送进液管路的起始端，第二出液管路的终端延伸至第二泵送进液管路的起始端。
本发明所要解决的另一技术问题是提供一种采用以上高浓度含盐母液处理装置的高浓度含盐母液或废水处理方法，该方法包括如下步骤：①将待处理高浓度含盐母液按重量加1～200倍水稀释预处理，通过第一泵送进液管路向纳滤膜组件泵送，经过纳滤膜组件过滤形成的纳滤浓液经第一出液管路送出，纳滤淡液经第二出液管路输送至第二泵送进液管路，并泵送入反渗透膜组件;②经反渗透膜组件过滤形成的反渗浓液通过第三出液管路送出，反渗透滤液作为纯水经第四出液管路回送至第一泵送进液管路。
本发明的有益效果是，有效解决高浓度含盐母液或废水中盐的资源化利用问题，从高浓度含盐母液或废水中回收或精制产品，并降低处理过程中的水消耗。将反渗透膜滤液作为纯水回用洗涤纳滤膜进料液中的盐有利于节约水资源;反渗透膜浓液作为低有机含量、低污染成分或低其他杂质的高纯度盐溶液，有利于高浓度含盐母液中盐的资源化利用;纳滤膜浓液中盐浓度较低，得到较高纯度的产品或副产品溶液，有利于从母液或废水中得到较纯净的产品;纳滤膜浓液中盐浓度较低，若内含物质无回收价值，则作为低盐废水进一步处理，有利于将高盐废水转化为低盐废水处理。
