申请日2013.06.05
公开(公告)日2013.11.27
IPC分类号C02F11/06
摘要
本实用新型涉及污泥处理装置技术领域，具体涉及超临界水氧化污泥处理装置，所述泥浆泵的一端与第一安全阀连接，所述泥浆泵的另一端通过控制阀与所述搅拌容器的一端连接连接，所述搅拌容器的另一端通过控制阀与换热器的一端连接，所述换热器的另一端通过控制阀分别与冷却器和第一预热器连接;所述冷却器与固液分离器连接，所述固液分离器与回压阀的一端连接，所述回压阀的另一端分别与缓冲容器和气液分离器连接，所述缓冲容器连接手摇泵。本实用新型主要采用泥浆泵、搅拌容器、换热器、冷却器等设备，对污泥进行处理，其处理效果好，处理效率高。另外，本实用新型具有占地面积小、能耗低、连续作业无堵塞，出泥量大等特点。
权利要求书

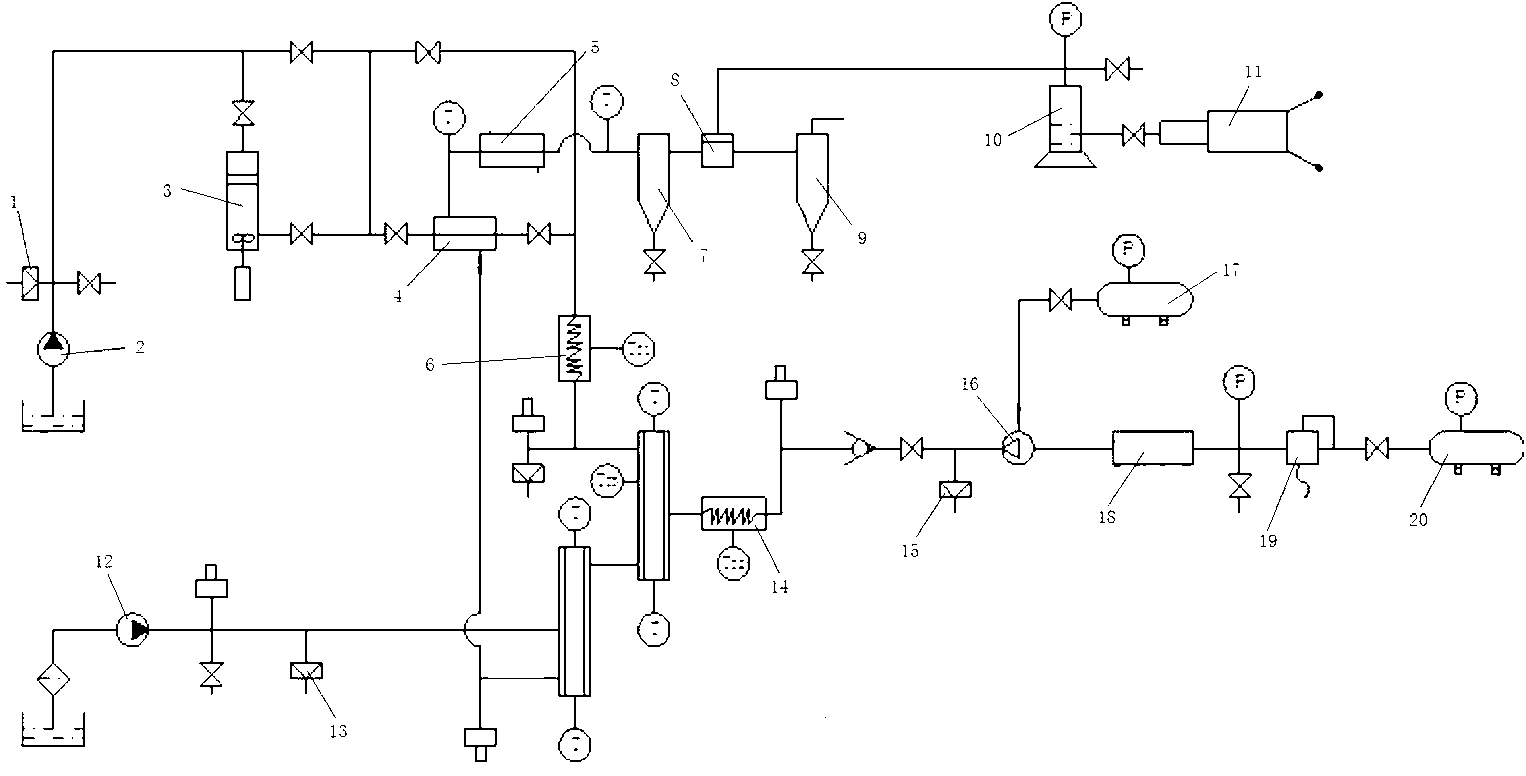

1.超临界水氧化污泥处理装置，其特征在于，包括第一安全阀(1)、泥浆泵(2)、搅拌容器(3)、换热器(4)、冷却器(5)、第一预热器(6)、固液分离器(7)、回压阀(8)、气液分离器(9)、缓冲容器(10)、手摇泵(11)、水泵(12)、第二安全阀(13)、第二预热器(14)、第三安全阀(15)、气体增压泵(16)、驱动空压机(17)、气体流量控制器(18)、减压阀(19)和静音空压机(20)，所述泥浆泵(2)的一端与第一安全阀(1)连接，所述泥浆泵(2)的另一端通过控制阀与所述搅拌容器(3)的一端连接连接，所述搅拌容器(3)的另一端通过控制阀与换热器(4)的一端连接，所述换热器(4)的另一端通过控制阀分别与冷却器(5)和第一预热器(6)连接;所述冷却器(5)与固液分离器(7)连接，所述固液分离器(7)与回压阀(8)的一端连接，所述回压阀(8)的另一端分别与缓冲容器(10)和气液分离器(9)连接，所述缓冲容器(10)连接手摇泵(11);所述第一预热器(6)连接第二预热器(14)，所述第二预热器(14)的一端通过所述第二安全阀(13)与水泵(12)连接，所述第二预热器(14)的另一端通过所述第三安全阀(15)与气体增压泵(16)的一端连接，所述气体增压泵(16)的另一端分别与气体流量控制器(18)的一端连接以及通过控制阀与驱动空压机(17)连接，所述气体流量控制器(18)的另一端通过减压阀(19)和控制阀与静音空压机(20)连接。
2.根据权利要求1所述的超临界水氧化污泥处理装置，其特征在于，所述换热器(4)连接出口。
说明书
超临界水氧化污泥处理装置
技术领域
本实用新型涉及污泥处理装置技术领域，具体涉及超临界水氧化污泥处理装置。
背景技术
如今，大量的工业或城市作业产生废物，这些废物必须被进行各种不同的最终处理。可能涉及例如来自用于工业或市政废水的净化车间或用于处理饮用水的工厂的废物。但是目前，许多有毒废物、生物污染和有机废水的处理利用传统的污泥处理装置不能得到有效解决。
发明内容
本实用新型的目的是提供一种利用超临界水氧化方法可在几分钟内将有机物完全转化成二氧化碳和水，对有机物废料处理的超临界水氧化污泥处理装置。
为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：超临界水氧化污泥处理装置，包括第一安全阀、泥浆泵、搅拌容器、换热器、冷却器、第一预热器、固液分离器、回压阀、气液分离器、缓冲容器、手摇泵、水泵、第二安全阀、第二预热器、第三安全阀、气体增压泵、驱动空压机、气体流量控制器、减压阀和静音空压机，所述泥浆泵的一端与第一安全阀连接，所述泥浆泵的另一端通过控制阀与所述搅拌容器的一端连接连接，所述搅拌容器的另一端通过控制阀与换热器的一端连接，所述换热器的另一端通过控制阀分别与冷却器和第一预热器连接;所述冷却器与固液分离器连接，所述固液分离器与回压阀的一端连接，所述回压阀的另一端分别与缓冲容器和气液分离器连接，所述缓冲容器连接手摇泵;所述第一预热器连接第二预热器，所述第二预热器的一端通过所述第二安全阀与水泵连接，所述第二预热器的另一端通过所述第三安全阀与气体增压泵的一端连接，所述气体增压泵的另一端分别与气体流量控制器的一端连接以及通过控制阀与驱动空压机连接，所述气体流量控制器的另一端通过减压阀和控制阀与静音空压机连接。
进一步地，所述换热器连接出口。
本实用新型具有以下有益效果：本实用新型所述的超临界水氧化污泥处理装置，主要采用泥浆泵、搅拌容器、换热器、冷却器等设备，对污泥进行处理，其处理效果好，处理效率高。另外，本实用新型具有占地面积小、能耗低、连续作业无堵塞，出泥量大等特点。
