申请日2013.06.05
公开(公告)日2013.12.25
IPC分类号C02F3/30; C02F3/00
摘要
本实用新型涉及一种便于加工制作的废水处理组合填料单体，包括相互扣装的上环盖和下环盖以及二者之间均布夹装的多个纤维束，所述下环盖包括同轴设置的外圈和内圈，外圈和内圈上一体制出径向均布的多个径向梁，每个所述径向梁与内圈内缘相接的部位均一体制出一弧形过渡段，每个弧形过渡段上均制出一定位销孔。本实用新型中，在下环盖的内圈与径向梁相接的部位一体制出一弧形过渡段，每个弧形过渡段上均制出一定位销孔，当组合填料单体组装时，将下环盖放置在设备上，放置的时候将定位销孔套装设备上所装的绕线柱外缘，绕线柱不仅实现了绕线的作用，而且将下环盖稳固的定位，不会出现晃动的问题，保证了纤维束位置的准确，提高了产品的品质。
权利要求书
1.一种便于加工制作的废水处理组合填料单体，包括相互扣装的上环盖和下环盖以及二者之间均布夹装的多个纤维束，所述下环盖包括同轴设置的外圈和内圈，外圈和内圈上一体制出径向均布的多个径向梁，其特征在于：每个所述径向梁与内圈内缘相接的部位均一体制出一弧形过渡段，每个弧形过渡段上均制出一定位销孔。
2.根据权利要求1所述的一种便于加工制作的废水处理组合填料单体，其特征在于：每个所述定位销孔均位于与其相对位的径向梁延长线方向上的所述弧形过渡段表面。
3.根据权利要求1或2所述的一种便于加工制作的废水处理组合填料单体，其特征在于：所述内圈的内缘均布制出多个雪花状塑料枝条，每个雪花状塑料枝条两端分别与所述弧形过渡段一体连接。
4.根据权利要求3所述的一种便于加工制作的废水处理组合填料单体，其特征在于：所述上环盖和下环盖之间嵌装4～10个纤维束。
5.根据权利要求4所述的一种便于加工制作的废水处理组合填料单体，其特征在于：所述纤维束由醛化纤维丝或涤纶纤维丝制成。
说明书
一种便于加工制作的废水处理组合填料单体
技术领域
本实用新型属于环保水处理技术领域，尤其是一种便于加工制作的废水处理组合填料单体。
背景技术
在废水处理中常用到生物好氧接触氧化法和厌氧接触法，该两种方法中所使用的生物载体为组合填料，其由中心绳、套管、单体和纤维束组成，具体结构如图2、3、4所示：包括上环盖10和下环盖11，上环盖和下环盖均由外圈1和内圈2同轴设置构成，上环盖的外圈和内圈之间通过径向均布的连接梁13固定，下环盖的外圈和内圈之间通过径向均布的径向梁4固定，上述连接梁与外圈和内圈连接的部位分别制出外销孔12和内销孔14，径向梁与外圈和内圈相交的部位分别制出外销柱3和内销柱5，外销柱和内销柱分别与外销孔和内销孔对位，在下环盖内圈中均布安装雪花状塑料枝条8，上环盖和下环盖相互扣装后，二者之间均布卡住多个纤维束9，该纤维束使用醛化纤维丝或者涤纶纤维丝。组合填料浸没在已充氧的污水中，污水以一定的流速流经组合填料，组合填料上附着的生物膜与污水充分接触，使污水中的有机污染物分解、清除。组合填料在加工时，首先将下环盖放置在设备上，设备上安装的多个绕线柱分别嵌装在两个径向梁之间的间隔内，设备带动线来回的缠绕，最终完成纤维束的绕制，由于两个径向梁之间的间隔很大，在线绕制时，下环盖极易出现晃动等问题，导致纤维束加工的有偏差，降低了产品的质量。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供结构合理、便于加工、比表面积更大的一种废水处理组合填料单体。
本实用新型采取的技术方案是：

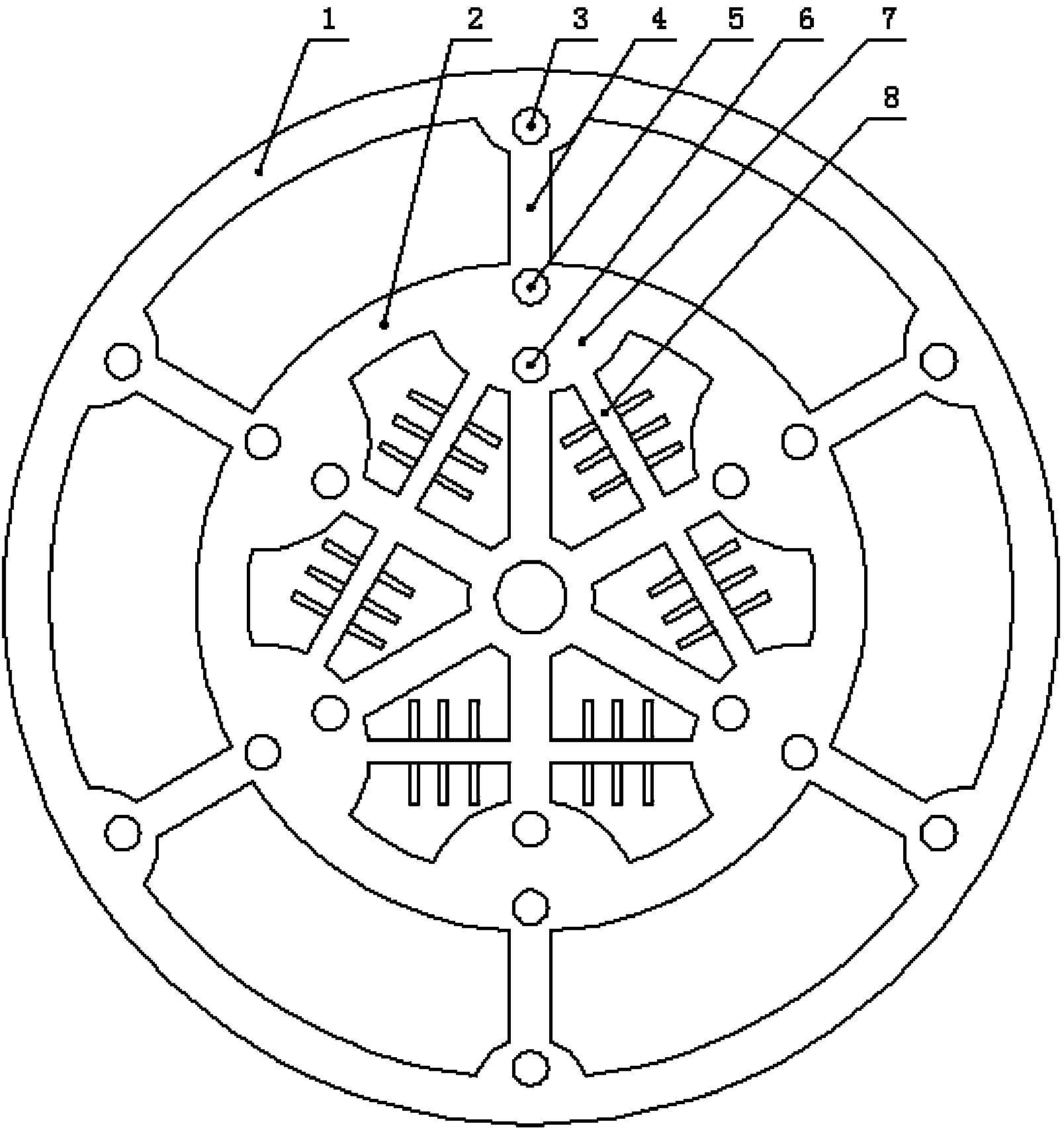

一种便于加工制作的废水处理组合填料单体，包括相互扣装的上环盖和下环盖以及二者之间均布夹装的多个纤维束，所述下环盖包括同轴设置的外圈和内圈，外圈和内圈上一体制出径向均布的多个径向梁，其特征在于：每个所述径向梁与内圈内缘相接的部位均一体制出一弧形过渡段，每个弧形过渡段上均制出一定位销孔。而且，每个所述定位销孔均位于与其相对位的径向梁延长线方向上的所述弧形过渡段表面。
而且，所述内圈的内缘均布制出多个雪花状塑料枝条，每个雪花状塑料枝条两端分别与所述弧形过渡段一体连接。
而且，所述上环盖和下环盖之间嵌装4～10个纤维束。
而且，所述纤维束由醛化纤维丝或涤纶纤维丝制成。
本实用新型的优点和积极效果是：
本实用新型中，在下环盖的内圈与径向梁相接的部位一体制出一弧形过渡段，每个弧形过渡段上均制出一定位销孔，当组合填料单体组装时，将下环盖放置在设备上，放置的时候将定位销孔套装在设备上所的绕线柱上，绕线柱不仅实现了绕线的作用，而且将下环盖固定在设备上，不会出现晃动移位的问题，保证了纤维束位置的准确，提高了产品的品质。
