申请日2018.04.24
公开(公告)日2019.01.18
IPC分类号C02F3/12
摘要

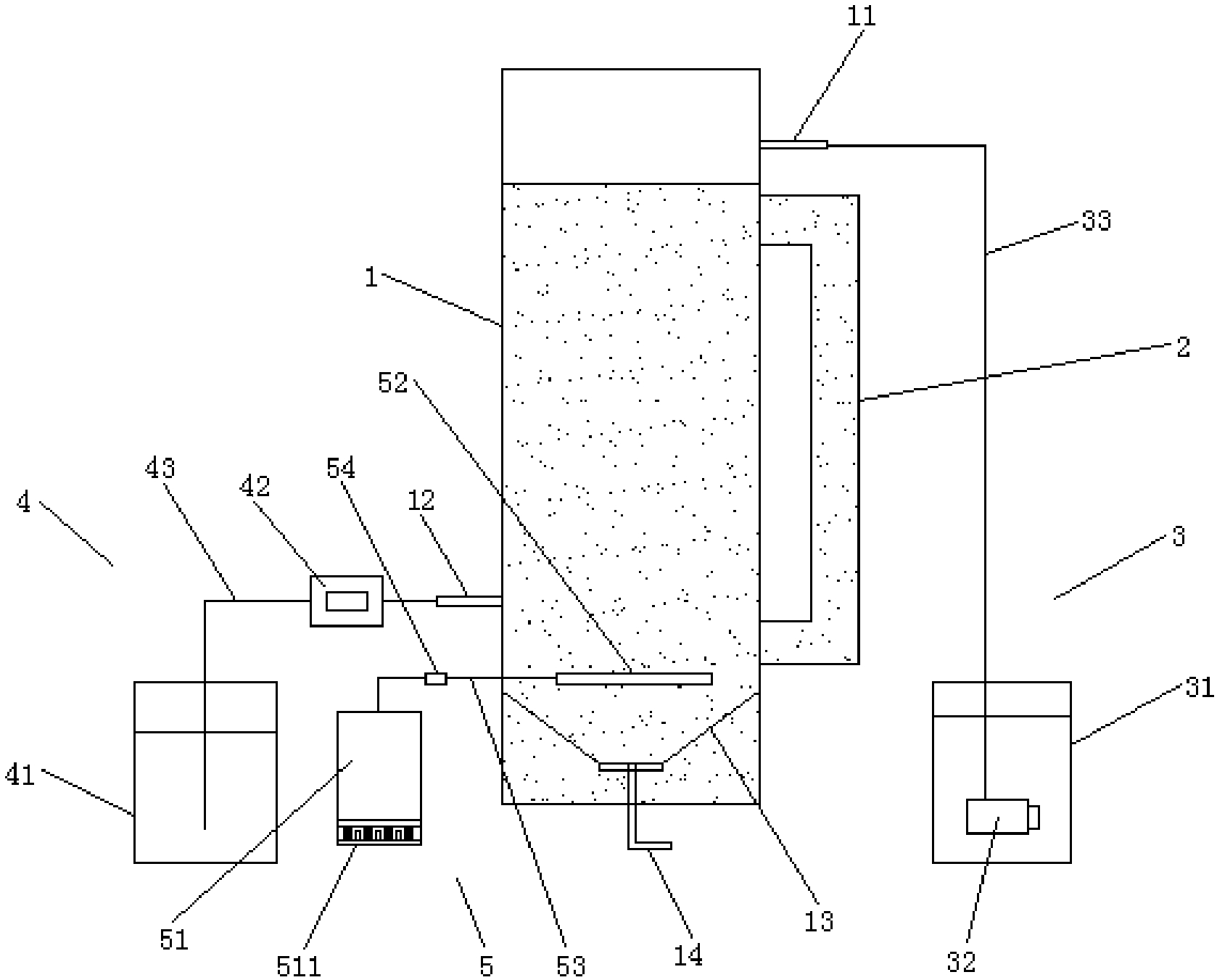

本实用新型公开了一种快速自培养好氧颗粒污泥生物反应器，包括壳体、外循环管、进水机构、出水机构和曝气机构，壳体侧面的上部和下部分别设置有进水口和出水口，壳体内的底部设置有呈喇叭状的斜板，斜板的底部连通设置有排泥管，排泥管的另一端穿过壳体底部伸出壳体外，外循环管设置在壳体的侧面上，外循环管的两端分别与壳体侧面的上部和下部连通设置，进水机构与进水口相互连通设置，出水机构通过出水口相互连通设置，曝气机构包括风机和曝气管，曝气管设置在斜板的上方，曝气管与风机通过管道连通设置;该快速自培养好氧颗粒污泥生物反应器可快速培养出好氧颗粒污泥，节约成本，简化运行操作。
权利要求书
1.一种快速自培养好氧颗粒污泥生物反应器，其特征在于，包括壳体、外循环管、进水机构、出水机构和曝气机构，所述壳体侧面的上部和下部分别设置有进水口和出水口，所述壳体内的底部设置有呈喇叭状的斜板，所述斜板的底部连通设置有排泥管，所述排泥管的另一端穿过壳体底部伸出壳体外，所述外循环管设置在壳体的侧面上，所述外循环管的两端分别与壳体侧面的上部和下部连通设置，所述进水机构与进水口相互连通设置，所述出水机构通过出水口相互连通设置，所述曝气机构包括风机和曝气管，所述曝气管设置在斜板的上方，所述曝气管与风机通过管道连通设置。
2.根据权利要求1所述的快速自培养好氧颗粒污泥生物反应器，其特征在于，所述进水口和出水口分别设置在壳体相对的侧面上。
3.根据权利要求1所述的快速自培养好氧颗粒污泥生物反应器，其特征在于，所述斜板为上下开口结构，其上开口大于下开口。
4.根据权利要求1所述的快速自培养好氧颗粒污泥生物反应器，其特征在于，所述进水机构包括进水桶、潜水泵和进水管，所述潜水泵设置在进水桶内，所述进水管一端与潜水泵连通设置，另一端与进水口连通设置。
5.根据权利要求1所述的快速自培养好氧颗粒污泥生物反应器，其特征在于，所述出水机构包括出水桶、蠕动泵和出水管，所述蠕动泵与出水口通过出水管连通设置，所述蠕动泵与出水桶通过出水管连通设置。
6.根据权利要求1所述的快速自培养好氧颗粒污泥生物反应器，其特征在于，所述管道上设置有气体流量计。
7.根据权利要求1所述的快速自培养好氧颗粒污泥生物反应器，其特征在于，所述风机底部设置有减振垫，所述减振垫包括上橡胶垫、下橡胶垫和设置在上橡胶垫和下橡胶垫中间的弹簧，所述弹簧的一端固定设置在上橡胶垫的底面上，所述弹簧的另一端固定设置在下橡胶垫的顶面上。
8.根据权利要求7所述的快速自培养好氧颗粒污泥生物反应器，其特征在于，所述下橡胶垫顶面上设置有支撑柱，所述支撑柱位于两根弹簧中间，所述支撑柱的高度小于弹簧的长度。
说明书
一种快速自培养好氧颗粒污泥生物反应器
技术领域
本实用新型涉及一种快速自培养好氧颗粒污泥生物反应器。
背景技术
上世纪九十年代初，研究者在好氧升流式反应器中发现了好氧颗粒污泥，其是一种以胞外多聚物、惰性无机物和和多种矿物质为骨架，多种功能菌群自凝聚形成的颗粒状污泥。与活性污泥相比，好氧颗粒污泥具有规则的形状和紧实致密的结构，良好的沉降性能、丰富的功能菌群和高浓度的生物量，对冲击负荷和有毒物质具有较强的抵抗力，是一项极具潜力的废水生物处理新技术。已有研究表明水力条件(如流场分布及水力剪切等)对絮体的团聚效果及原始核形成具有重要意义具有高均质化程度的同向流(如环形流)有利于初始阶段污泥团聚，促进原始核的形成。
现有反应器通常不具有环流的培养结构，培养出好氧颗粒污泥的效率较低，培养周期长，培养成本高。
因此，特别需要一种可快速培养出好氧颗粒污泥的快速自培养好氧颗粒污泥生物反应器，以解决现有技术中存在的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中的缺陷，提供一种可快速培养出好氧颗粒污泥的快速自培养好氧颗粒污泥生物反应器，来解决现有技术中存在的问题。
为实现上述目的，本实用新型的技术方案如下：
一种快速自培养好氧颗粒污泥生物反应器，包括壳体、外循环管、进水机构、出水机构和曝气机构，所述壳体侧面的上部和下部分别设置有进水口和出水口，所述壳体内的底部设置有呈喇叭状的斜板，所述斜板的底部连通设置有排泥管，所述排泥管的另一端穿过壳体底部伸出壳体外，所述外循环管设置在壳体的侧面上，所述外循环管的两端分别与壳体侧面的上部和下部连通设置，所述进水机构与进水口相互连通设置，所述出水机构通过出水口相互连通设置，所述曝气机构包括风机和曝气管，所述曝气管设置在斜板的上方，所述曝气管与风机通过管道连通设置。
为了进一步实现本实用新型，所述进水口和出水口分别设置在壳体相对的侧面上。
为了进一步实现本实用新型，所述斜板为上下开口结构，其上开口大于下开口。
为了进一步实现本实用新型，所述进水机构包括进水桶、潜水泵和进水管，所述潜水泵设置在进水桶内，所述进水管一端与潜水泵连通设置，另一端与进水口连通设置。
为了进一步实现本实用新型，所述出水机构包括出水桶、蠕动泵和出水管，所述蠕动泵与出水口通过出水管连通设置，所述蠕动泵与出水桶通过出水管连通设置。
为了进一步实现本实用新型，所述管道上设置有气体流量计。
为了进一步实现本实用新型，所述风机底部设置有减振垫，所述减振垫包括上橡胶垫、下橡胶垫和设置在上橡胶垫和下橡胶垫中间的弹簧，所述弹簧的一端固定设置在上橡胶垫的底面上，所述弹簧的另一端固定设置在下橡胶垫的顶面上。
为了进一步实现本实用新型，所述下橡胶垫顶面上设置有支撑柱，所述支撑柱位于两根弹簧中间，所述支撑柱的高度小于弹簧的长度。
有益效果
(1)本实用新型通过进水机构将污泥废水培养基注入壳体内，通过风机将空气鼓入曝气管中，在曝气作用下，污泥和废水培养基混合均匀后上升，然后在外循环管内进行循环，通过内部环流，营造良好水力环境，可快速培养出好氧颗粒污泥，节约成本，简化运行操作。
