申请日2018.04.24
公开(公告)日2019.01.18
IPC分类号C02F1/28; C02F101/20
摘要
本实用新型公开了一种用于吸附重金属元素镉铅废水的含活性炭设备，包括设备管道，设备管道上端设有进水口，其下端设有出水口，且设备管道内设有滤芯，滤芯的上端设有活性炭滤板，活性炭滤板上端的设备管道内壁上设有螺纹滑槽，螺纹滑槽内滑动设有滑轴，滑轴分别安装在转动套环的两侧，转动套环的内端设有多个固定耳。本实用新型在进行废水过滤时通过滤芯和活性炭滤板进行过滤，过滤时启动气缸，通过气缸带动固定环在设备管道内上下运动，其中设备管道两侧的螺纹滑槽内设有滑轴，从而通过滑轴带动转动套环在固定环内转动，从而带动扇形密封块在转动套环内间断打开或关闭。
权利要求书

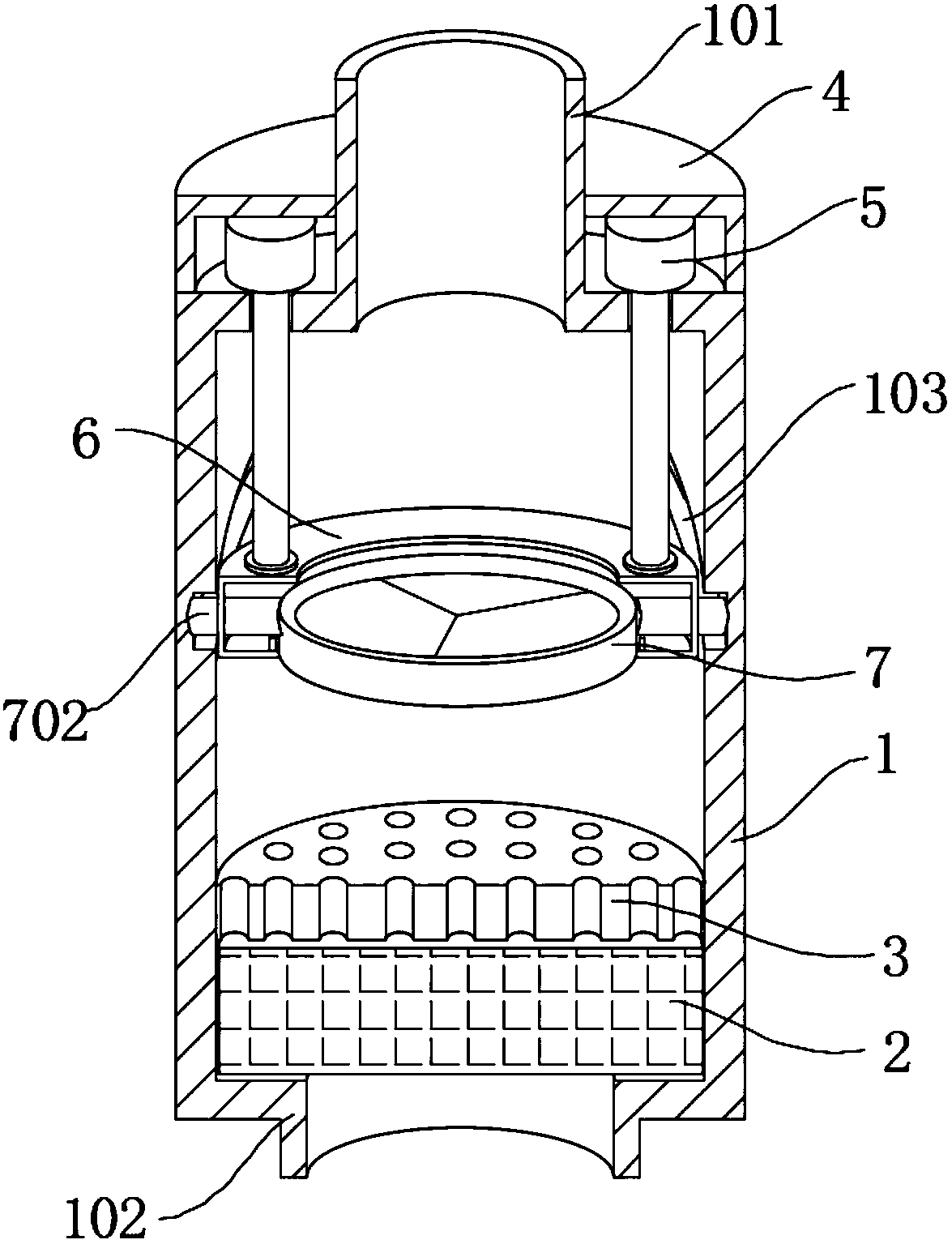

1.一种用于吸附重金属元素镉铅废水的含活性炭设备，包括设备管道(1)，所述设备管道(1)上端设有进水口(101)，其下端设有出水口(102)，且设备管道(1)内设有滤芯(2)，其特征在于：所述滤芯(2)的上端设有活性炭滤板(3)，所述活性炭滤板(3)上端的设备管道(1)内壁上设有螺纹滑槽(103)，所述螺纹滑槽(103)内滑动设有滑轴(702)，所述滑轴(702)分别安装在转动套环(7)的两侧，所述转动套环(7)的内端设有多个固定耳(701)，所述固定耳(701)上通过转轴(801)活动连接扇形密封块(8)，所述扇形密封块(8)的上端通过转动销(802)活动连接固定环(6)的内顶端，所述固定环(6)内设有环形空腔(602)，所述环形空腔(602)的侧壁上对称设有两个滑轴活动槽(601)，所述滑轴活动槽(601)内活动贯穿有滑轴(702)，且环形空腔(602)的内底端固定设有环形托环(603)，所述环形托环(603)上滑动卡接有转动套环(7)，所述固定环(6)上端固定连接气缸(5)的驱动端，该气缸(5)的驱动端活动贯穿设备管道(1)的顶端，且所述气缸(5)固定位于密封管(4)内，所述密封管(4)位于设备管道(1)的顶端。
2.根据权利要求1所述的一种用于吸附重金属元素镉铅废水的含活性炭设备，其特征在于：所述螺纹滑槽(103)的数量为两个，分别内凹位于设备管道(1)的内壁上。
3.根据权利要求1所述的一种用于吸附重金属元素镉铅废水的含活性炭设备，其特征在于：所述滑轴(702)的数量为两个，分别贯穿固定环(6)上的滑轴活动槽(601)，并滑动卡接在螺纹滑槽(103)内。
4.根据权利要求1所述的一种用于吸附重金属元素镉铅废水的含活性炭设备，其特征在于：所述固定耳(701)的数量为三个，该三个固定耳(701)在转动套环(7)的内壁上按上下位置错位分布，水平位置中心对称分布。
5.根据权利要求1所述的一种用于吸附重金属元素镉铅废水的含活性炭设备，其特征在于：所述扇形密封块(8)的数量为三个，该三个扇形密封块(8)构成一个完整的圆形结构，且三个扇形密封块(8)的上下位置均为错位分布。
6.根据权利要求1所述的一种用于吸附重金属元素镉铅废水的含活性炭设备，其特征在于：所述螺纹滑槽(103)的上下端均竖直连通有直槽口。
说明书
一种用于吸附重金属元素镉铅废水的含活性炭设备
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种用于吸附重金属元素镉铅废水的含活性炭设备。
背景技术
在化工生产中会产生大量含重金属元素镉铅废水，这种废水在排放前需要进行净化处理，不然排放到大自然中会造成巨大的危害，现有技术中，含重金属元素镉铅的废水通常采用活性炭吸附设备进行吸附，但是在吸附过程中，废水处于常压状态下，其过滤效果较差，过滤的速度较慢，为此我们提出一种用于吸附重金属元素镉铅废水的含活性炭设备用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种用于吸附重金属元素镉铅废水的含活性炭设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于吸附重金属元素镉铅废水的含活性炭设备，包括设备管道，所述设备管道上端设有进水口，其下端设有出水口，且设备管道内设有滤芯，所述滤芯的上端设有活性炭滤板，所述活性炭滤板上端的设备管道内壁上设有螺纹滑槽，所述螺纹滑槽内滑动设有滑轴，所述滑轴分别安装在转动套环的两侧，所述转动套环的内端设有多个固定耳，所述固定耳上通过转轴活动连接扇形密封块，所述扇形密封块的上端通过转动销活动连接固定环的内顶端，所述固定环内设有环形空腔，所述环形空腔的侧壁上对称设有两个滑轴活动槽，所述滑轴活动槽内活动贯穿有滑轴，且环形空腔的内底端固定设有环形托环，所述环形托环上滑动卡接有转动套环，所述固定环上端固定连接气缸的驱动端，该气缸的驱动端活动贯穿设备管道的顶端，且所述气缸固定位于密封管内，所述密封管位于设备管道的顶端。
优选的，所述螺纹滑槽的数量为两个，分别内凹位于设备管道的内壁上。
优选的，所述滑轴的数量为两个，分别贯穿固定环上的滑轴活动槽，并滑动卡接在螺纹滑槽内。
优选的，所述固定耳的数量为三个，该三个固定耳在转动套环的内壁上按上下位置错位分布，水平位置中心对称分布。
优选的，所述扇形密封块的数量为三个，该三个扇形密封块构成一个完整的圆形结构，且三个扇形密封块的上下位置均为错位分布。
优选的，所述螺纹滑槽的上下端均竖直连通有直槽口
与现有技术相比，本实用新型的有益效果是：
1、本实用新型在进行废水过滤时通过滤芯和活性炭滤板进行过滤，过滤时启动气缸，通过气缸带动固定环在设备管道内上下运动，其中设备管道两侧的螺纹滑槽内设有滑轴，从而通过滑轴带动转动套环在固定环内转动，从而带动扇形密封块在转动套环内间断打开或关闭;
2、当气缸带动固定环上升，滑轴带动固定环正转，将多个扇形密封块的位置错开，随后滑轴进入到上端的直槽口内，便于废水通过固定环进入到活性炭滤板上端;
3、当气缸带动固定环下降，滑轴带动固定环反转，将多个扇形密封块的封闭，正好构成圆形，随后进入到下端的直槽口内，迫使废水挤压通过活性炭滤板和滤芯，从而加快过滤的速度。
