申请日2013.06.05
公开(公告)日2013.11.13
IPC分类号C02F9/02
摘要
本实用新型涉及一种安瓿清洗机产生的洗瓶废水的回收系统，该系统包括安瓿洗瓶机，安瓿洗瓶机的出水口与废水循环净化池连接，废水循环净化池内自上而下设有石英砂层和活性炭层，废水循环净化池的底部设有出水管，出水管与超滤装置连接，超滤装置的出水口与多效蒸馏水机的进水口连接。本实用新型对安瓿洗瓶机的洗瓶废水进行处理，最终返回多效蒸馏水机重新利用，有效地节约了水资源，符合可持续发展战略。
权利要求书
1.洗瓶废水回收系统，包括安瓿洗瓶机，其特征在于：安瓿洗瓶机的出水口与废水循环净化池连接，废水循环净化池内自上而下设有石英砂层和活性炭层，废水循环净化池的底部设有出水管，出水管与超滤装置连接，超滤装置的出水口与多效蒸馏水机的进水口连接。
2.如权利要求1所述的洗瓶废水回收系统，其特征在于：所述废水循环净化池的设置有出水管处的内壁上设有滤网。
说明书
洗瓶废水回收系统
技术领域
本实用新型涉及一种废水回收系统，具体涉及一种安瓿清洗机产生的洗瓶废水的回收系统。
背景技术
在制药行业，安瓿瓶是用于盛装药液小型玻璃容器，容量一般为1～25ml，常用于注射用药液，也用于口服液的包装。
为了保证安瓿瓶内药液的安全卫生，安瓿瓶在使用前要经过清洗、杀菌，清洗时一般使用离子交换水灌瓶蒸煮。目前，多使用安瓿洗瓶机来清洗安瓿，安瓿瓶洗瓶机是对安瓿瓶、口服液瓶、塑料瓶等进行高压反冲清洗，高速离心甩干的联全机器，将原来洗瓶机清洗完毕后再通过甩水机甩干的二道工序改进为一道工序，减少了设备投资环节二次污染，符合GMP相关要求，并减少了设备投资及人员的投入，是目前较先进的清洗设备。但是安瓿洗瓶机使用过程中产生的洗瓶废水没有被充分利用，多数直接排放，既污染环境，还造成了水资源的浪费。
发明内容
本实用新型提供一种洗瓶废水回收系统，将洗瓶过程中的洗瓶废水回收利用。
本实用新型采用以下技术方案：

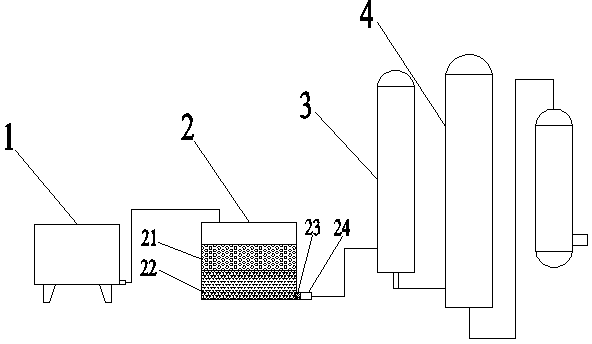

洗瓶废水回收系统，包括安瓿洗瓶机，安瓿洗瓶机的出水口与废水循环净化池连接，废水循环净化池内自上而下设有石英砂层和活性炭层，废水循环净化池的底部设有出水管，出水管与超滤装置连接，超滤装置的出水口与多效蒸馏水机的进水口连接。
所述废水循环净化池的设置有出水管处的内壁上设有滤网，滤网可防止石英砂、活性炭进入出水管。
本实用新型使用时，安瓿洗瓶机产生的洗瓶废水流入废水循环净化池，依次经过石英砂层和活性炭层的过滤，由出水管排出后经过超滤装置净化，最终返回多效蒸馏水机重新利用，有效地节约了水资源，符合可持续发展战略。
