申请日2018.04.24
公开(公告)日2019.01.22
IPC分类号C02F1/52; C02F103/20
摘要
一种猪场废水生物絮凝装置，包括第一絮凝器和第二絮凝器，第一絮凝器的顶部一侧设置废水吸入泵，第一絮凝器的顶部另一侧设置絮凝剂吸入泵，第一絮凝器的顶部设置絮凝剂吸入泵，絮凝剂吸入泵通过管路与生物絮凝剂罐连通，第一絮凝器内部和第二絮凝器内部下部设置过滤网，第一絮凝器内部顶端和第二絮凝器内部顶端安装电机，电机的输出轴与竖直设置的转轴的顶端固定连接，转轴的底端与过滤网转动连接，转轴上设置搅拌叶，第一絮凝器的底端与第二絮凝器的顶部通过连接管连通，第二絮凝器的底部与流出管连通，连接管与流出管上设置阀门。本实用新型能经济有效的处理猪场废水，且生物絮凝法有高效、廉价、无毒等优点，便于快速的处理猪场废水。
权利要求书

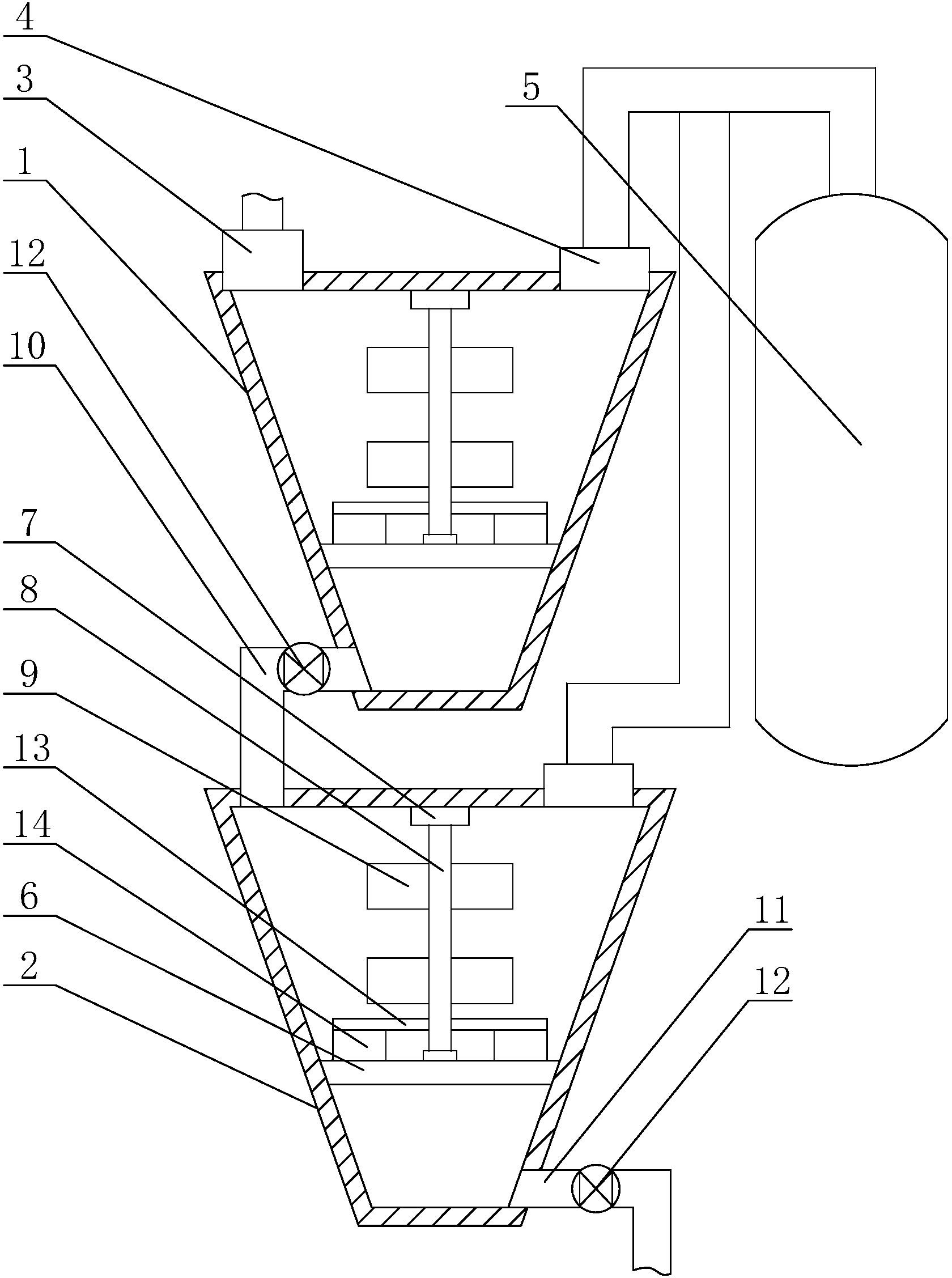

1.一种猪场废水生物絮凝装置，其特征在于：包括第一絮凝器(1)和第二絮凝器(2)，所述的第一絮凝器(1)位于第二絮凝器(2)的上方，所述的第一絮凝器(1)的顶部一侧设置废水吸入泵(3)，所述的第一絮凝器(1)的顶部另一侧设置絮凝剂吸入泵(4)，絮凝剂吸入泵(4)通过管路与生物絮凝剂罐(5)连通，所述的第一絮凝器(1)内部和第二絮凝器(2)内部下部设置过滤网(6)，所述的第一絮凝器内部顶端和第二絮凝器(2)内部顶端安装电机(7)，所述的电机(7)的输出轴与竖直设置的转轴(8)的顶端固定连接，所述的转轴(8)的底端与过滤网(6)转动连接，所述的转轴(8)上设置数个搅拌叶(9)，所述的第一絮凝器(1)的底端与第二絮凝器(2)的顶部通过连接管(10)连通，所述的第二絮凝器(2)的底部与流出管(11)连通，所述的连接管(10)与流出管(11)上设置阀门(12)。
2.根据权利要求1所述的一种猪场废水生物絮凝装置，其特征在于：所述的第一絮凝器(1)和第二絮凝器(2)成漏斗状。
3.根据权利要求1所述的一种猪场废水生物絮凝装置，其特征在于：所述的转轴(8)的下部与横杆(13)的一端连接，所述的横杆(13)的下部设置刮板(14)，所述的刮板(14)的底部能与过滤网(6)接触。
说明书
一种猪场废水生物絮凝装置
技术领域
本实用新型属于废水处理领域，具体地说是一种猪场废水生物絮凝装置。
背景技术
近年来，随着我国经济的快速发展，我国工厂化生产的大型猪场发展迅速，而且规模不断扩大，生产规模从几千头发展到几十万头。但与此同时，由于规模化养猪场往往建在大中城市近郊和城乡结合部，由于环境法规不健全，认识不足，特别是资金短缺，绝大多数养殖场在建场初期未考虑畜禽粪便处理。畜禽排放的大量粪尿与养殖场的大量废水，大多未经妥善回收利用与处理、处置即直接排放，对环境造成严重的污染，产生极其不良的影响,如何经济有效的处理废水是一个刻不容缓的问题。
实用新型内容
本实用新型提供一种猪场废水生物絮凝装置，用以解决现有技术中的缺陷。
本实用新型通过以下技术方案予以实现：
一种猪场废水生物絮凝装置，包括第一絮凝器和第二絮凝器，所述的第一絮凝器位于第二絮凝器的上方，所述的第一絮凝器的顶部一侧设置废水吸入泵，所述的第一絮凝器的顶部另一侧设置絮凝剂吸入泵，絮凝剂吸入泵通过管路与生物絮凝剂罐连通，所述的第一絮凝器内部和第二絮凝器内部下部设置过滤网，所述的第一絮凝器内部顶端和第二絮凝器内部顶端安装电机，所述的电机的输出轴与竖直设置的转轴的顶端固定连接，所述的转轴的底端与过滤网转动连接，所述的转轴上设置数个搅拌叶，所述的第一絮凝器的底端与第二絮凝器的顶部通过连接管连通，所述的第二絮凝器的底部与流出管连通，所述的连接管与流出管上设置阀门。
如上所述的一种猪场废水生物絮凝装置，所述的第一絮凝器和第二絮凝器成漏斗状。
如上所述的一种猪场废水生物絮凝装置，所述的转轴的下部与横杆的一端连接，所述的横杆的下部设置刮板，所述的刮板的底部能与过滤网接触。
本实用新型的优点是：本实用新型能经济有效的处理猪场废水，且生物絮凝法有高效、廉价、无毒等优点，便于快速且有效的处理猪场废水。本实用新型在使用时通过废水吸入泵将猪场废水吸入第一絮凝器，同时通过第一絮凝器上絮凝剂吸入泵通将生物絮凝剂罐中的生物絮凝剂吸入第一絮凝器，启动第一絮凝器内的电机从而带动转轴以及搅拌叶转动从而使废水与生物絮凝剂充分接触，过滤网能有效的阻挡絮凝物随废水流入第二絮凝器中，确保絮凝效率，反应一段时间后开启连接管上的阀门，废水流入第二絮凝器内，通过第二絮凝器上的絮凝剂吸入泵将生物絮凝剂罐中的生物絮凝剂吸入第二絮凝器内，然后重复上述操作，反应完场后开启流出管上的阀门将处理后的废水排出，通过两级絮凝能够更加高效的进行废水处理，有效的提高废水处理的效率。
