申请日2018.04.24
公开(公告)日2019.02.01
IPC分类号C02F1/44; B01F7/18
摘要
本实用新型涉及一种带搅拌功能的废水处理装置，包括：内设有搅拌机构的废水箱、过滤装置和集水箱;其中所述搅拌机构包括：转轴和间隔设置在该转轴上的若干搅拌叶轮;所述转轴由一电机带动转动，从而带动各搅拌叶轮转动，以对废水箱内的废水进行搅拌;本实用新型的带搅拌功能的废水处理装置通过在废水箱内设置搅拌机构，能够防止废水中的物质粘在废水箱的内壁上，而影响过滤效果和过滤效率;且本废水处理装置还串联设置了多级滤膜组件，并且在每一级滤膜组件的滤水出口设置水质检测模块，实现自动判断当前过滤作业结束后是否需要进行下级过滤，如果不需要，则将合格的滤水直接引流至集水箱，合理利用各级滤膜组件，大大提高了过滤效率。
权利要求书

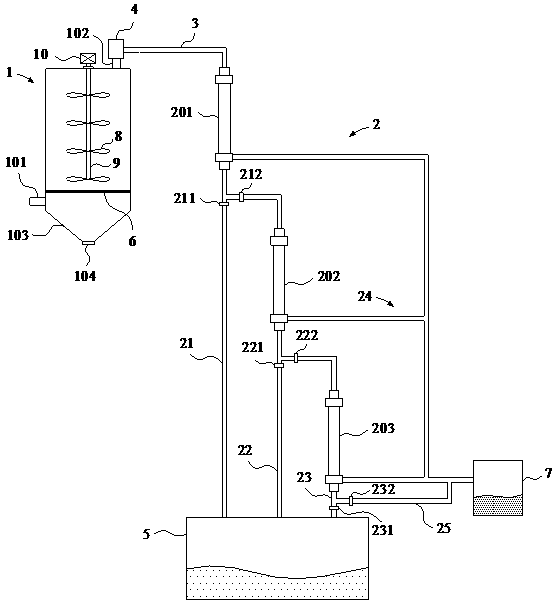

1.一种带搅拌功能的废水处理装置，其特征在于，包括：
内设有搅拌机构的废水 箱、过滤装置和集水箱;其中
所述搅拌机构包括：转轴和间隔设置在该转轴上的若干搅拌叶轮;
所述转轴由一电机带动转动，从而带动各搅拌叶轮转动，以对废水箱内的废水进行搅拌;
所述废水箱通过供水管与过滤装置相连;
所述过滤装置包括：若干级滤膜组件和设于各级滤膜组件的滤水出口处的水质检测模块;
各水质检测模块均与一控制模块相连;
当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则将该滤水引流至下一级滤膜组件，否则
将该滤水引流至所述集水箱内。
2.根据权利要求1所述的废水处理装置，其特征在于，
所述废水箱设有进水口和出水口; 其中
废水经所述进水口流入废水箱内;以及
所述出水口处设有压力泵，以将废水箱内的废水经供水管引入过滤装置内。
3.根据权利要求2所述的废水处理装置，其特征在于，
各级滤膜组件串联连接，且两两之间的连接管道上均设有相应电磁阀;
各电磁阀均由所述控制模块控制;
当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则控制模块控制相应管道上的电磁阀打开，以将该滤水引流至下一级滤膜组件。
4.根据权利要求3所述的废水处理装置，其特征在于，
各级滤膜组件还分别通过相应支管与集水箱相连，且各级滤膜组件与集水箱的连接支管上也均设有相应电磁阀;
各电磁阀均由所述控制模块控制;
当检测到当前一级滤膜组件过滤后的滤水水质数据在预设的阈值范围内时，则控制模块控制相应支管上的电磁阀打开，以将该滤水引流至所述集水箱内。
5.根据权利要求4所述的废水处理装置，其特征在于，
每级滤膜组件均包括：废水进口、浓缩水出口和所述滤水出口;
第一级滤膜组件的废水进口与供水管相连，其滤水出口与下一级滤膜组件的废水进口相连;以及
各浓缩水出口通过管道组件与一浓缩水箱相连。
6.根据权利要求5所述的废水处理装置，其特征在于，
最后一级滤膜组件的滤水出口还通过一管道与浓缩水箱相连，且该连接管道上设有电磁阀;
所述废水处理装置还包括：与所述控制模块相连的报警模块;以及
当经最后一级滤膜组件过滤后的滤水水质超出预设的阈值范围时，所述控制模块控制相应支管上的电磁阀关闭、控制与浓缩水箱相连的管道上的电磁阀打开以及控制报警模块发出报警。
7.根据权利要求6所述的废水处理装置，其特征在于，
所述废水箱内且位于进水口和出水口之间设有过滤网，以初步过滤废水中的固体颗粒。
8.根据权利要求7所述的废水处理装置，其特征在于，
所述废水箱的底部呈漏斗状，以使沉积物堆积在漏斗底部;以及
漏斗底部的中心处设有一沉积物排放口。
说明书
一种带搅拌功能的废水处理装置
技术领域
本实用新型涉及水处理领域，具体涉及一种带搅拌功能的废水处理装置。
背景技术
随着人们生活水平的不断提高以及工业的大力发展，居民生活污水或工业污水也是日益增多，这些污水中都含有大量的悬浮物、微生物和有机物，为了使这些污水达到排水要求或达到再次使用的水质要求，需要对污水进行处理，由于污水中含有大量容易附着在污水箱内壁的物质，对污水进行处理时，如果污水中的悬浮物、微生物和有机物附着在污水箱内壁，将会严重影响污水处理效果和处理效率，因此，本实用新型提供了一种带搅拌功能的废水处理装置，解决废水中的悬浮物、有机物等容易附着在废水箱内壁上的技术问题。
实用新型内容
本实用新型的目的是提供一种带搅拌功能的废水处理装置，以解决废水中的悬浮物、有机物等容易附着在废水箱内壁上的技术问题。
为了解决上述技术问题，本实用新型提供了一种带搅拌功能的废水处理装置，包括：内设有搅拌机构的废水箱、过滤装置和集水箱;其中所述搅拌机构包括：转轴和间隔设置在该转轴上的若干搅拌叶轮;所述转轴由一电机带动转动，从而带动各搅拌叶轮转动，以对废水箱内的废水进行搅拌;所述废水箱通过供水管与过滤装置相连;所述过滤装置包括：若干级滤膜组件和设于各级滤膜组件的滤水出口处的水质检测模块;各水质检测模块均与一控制模块相连;当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则将该滤水引流至下一级滤膜组件，否则将该滤水引流至所述集水箱内。
进一步，所述废水箱设有进水口和出水口;其中废水经所述进水口流入废水箱内;以及所述出水口处设有压力泵，以将废水箱内的废水经供水管引入过滤装置内。
进一步，各级滤膜组件串联连接，且两两之间的连接管道上均设有相应电磁阀;各电磁阀均由所述控制模块控制;当检测到当前一级滤膜组件过滤后的滤水水质数据超出预设的阈值范围时，则控制模块控制相应管道上的电磁阀打开，以将该滤水引流至下一级滤膜组件。
进一步，各级滤膜组件还分别通过相应支管与集水箱相连，且各级滤膜组件与集水箱的连接支管上也均设有相应电磁阀;各电磁阀均由所述控制模块控制;当检测到当前一级滤膜组件过滤后的滤水水质数据在预设的阈值范围内时，则控制模块控制相应支管上的电磁阀打开，以将该滤水引流至所述集水箱内。
进一步，每级滤膜组件均包括：废水进口、浓缩水出口和所述滤水出口;第一级滤膜组件的废水进口与供水管相连，其滤水出口与下一级滤膜组件的废水进口相连;以及各浓缩水出口通过管道组件与一浓缩水箱相连。
进一步，最后一级滤膜组件的滤水出口还通过一管道与浓缩水箱相连，且该连接管道上设有电磁阀;所述废水处理装置还包括：与所述控制模块相连的报警模块;以及当经最后一级滤膜组件过滤后的滤水水质超出预设的阈值范围时，所述控制模块控制相应支管上的电磁阀关闭、控制与浓缩水箱相连的管道上的电磁阀打开以及控制报警模块发出报警。
进一步，所述废水箱内且位于进水口和出水口之间设有过滤网，以初步过滤废水中的固体颗粒。
进一步，所述废水箱的底部呈漏斗状，以使沉积物堆积在漏斗底部;以及漏斗底部的中心处设有一沉积物排放口。
本实用新型的有益效果是，本实用新型的带搅拌功能的废水处理装置通过在废水箱内设置搅拌机构，能够防止废水中的物质粘在废水箱的内壁上，而影响过滤效果和过滤效率;同时本实用新型的带搅拌功能的废水处理装置还串联设置了多级滤膜组件，并且在每一级滤膜组件的滤水出口设置水质检测模块，实现自动判断当前过滤作业结束后是否需要进行下级过滤，如果不需要，则将合格的滤水直接引流至集水箱，合理利用各级滤膜组件，大大提高了过滤效率。
