申请日2018.04.24
公开(公告)日2019.02.26
IPC分类号F16L55/24
摘要
本实用新型公开了一种节能环保防止堵塞的污水管道搅拌装置，包括底座、污水管道、驱动电机、搅拌叶片和进水阀门，本搅拌装置可以防止污水管道中出现杂质沉积，污水管道为圆形管道，其内部旋转连接旋转杆，旋转杆与驱动电机的转子相连，驱动电机通过电机架固定安装在底座上，旋转杆上套接若干个搅拌环，若干个搅拌环上固定安装搅拌叶片，当打开进水阀门向污水管道通水后，驱动电机带动旋转杆旋转，并通过旋转杆上的搅拌叶片对水流进行搅拌，可有效的防止污水中的杂质沉淀，进而防止污水管道中剩余杂质，提高了污水管道的工作效率。
权利要求书

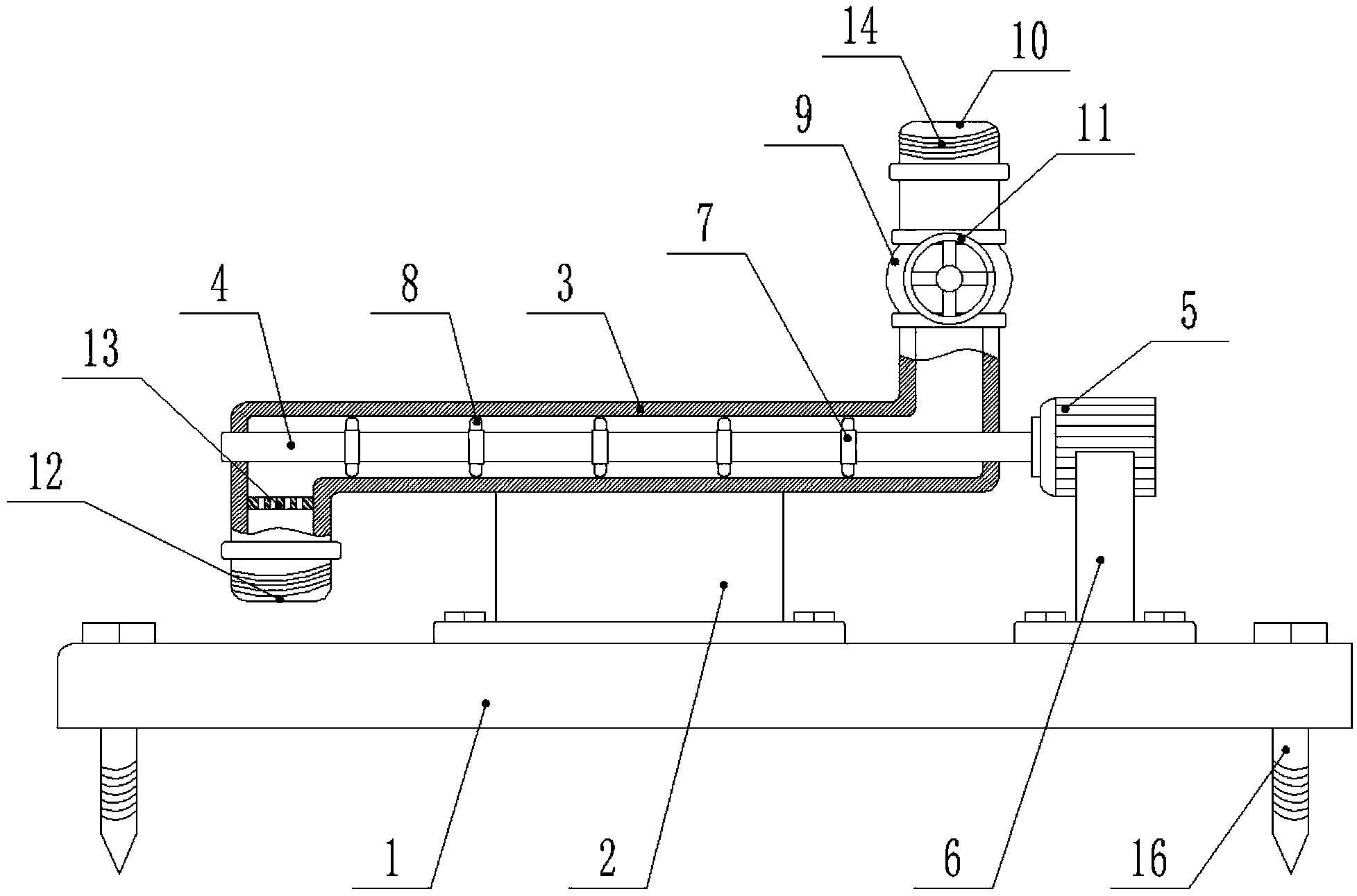

1.一种节能环保防止堵塞的污水管道搅拌装置，包括底座(1)、污水管道(3)、驱动电机(5)、搅拌叶片(8)和进水阀门(9)，其特征在于：所述底座(1)为四边形形状，其上端面通过管道支架(2)固定安装污水管道(3)，所述污水管道(3)为圆形管道，其内部旋转连接旋转杆(4)，所述旋转杆(4)与驱动电机(5)的转子相连，所述驱动电机(5)通过电机架(6)固定安装在底座(1)上，所述旋转杆(4)上套接若干个搅拌环(7)，若干个所述搅拌环(7)上固定安装搅拌叶片(8)。
2.根据权利要求1所述的一种节能环保防止堵塞的污水管道搅拌装置，其特征在于：所述污水管道(3)的一端通过进水阀门(9)垂直连接进水口(10)，所述进水阀门(9)上旋转连接阀门开关(11)。
3.根据权利要求1所述的一种节能环保防止堵塞的污水管道搅拌装置，其特征在于：所述污水管道(3)的另一端垂直连接出水口(12)，所述出水口(12)内部固定套接过滤网(13)。
4.根据权利要求2所述的一种节能环保防止堵塞的污水管道搅拌装置，其特征在于：所述进水口(10)和出水口(12)外部均攻有螺纹(14)。
5.根据权利要求1所述的一种节能环保防止堵塞的污水管道搅拌装置，其特征在于：所述底座(1)四个角均钻有安装通孔(15)，每个所述安装通孔(15)内部均套接安装螺钉(16)。
说明书
一种节能环保防止堵塞的污水管道搅拌装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种节能环保防止堵塞的污水管道搅拌装置。
背景技术
污水管道由于常常运输污水，所以常常在管道内部会出现杂质或者水垢沉积，阻碍污水管道中的污水流动，甚至阻塞污水流动，降低污水管道的工作效率。此外，长时间的管道阻塞对污水管道本身也具有一定损害，为此，我们提出一种节能环保防止堵塞的污水管道搅拌装置。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种节能环保防止堵塞的污水管道搅拌装置，可以解决背景技术中提到的问题。
本实用新型是通过以下技术方案实现：
一种节能环保防止堵塞的污水管道搅拌装置，包括底座、污水管道、驱动电机、搅拌叶片和进水阀门，所述底座为四边形形状，其上端面通过管道支架固定安装污水管道，所述污水管道为圆形管道，其内部旋转连接旋转杆，所述旋转杆与驱动电机的转子相连，所述驱动电机通过电机架固定安装在底座上，所述旋转杆上套接若干个搅拌环，若干个所述搅拌环上固定安装搅拌叶片。
进一步的，所述污水管道的一端通过进水阀门垂直连接进水口，所述进水阀门)上旋转连接阀门开关。
进一步的，所述污水管道的另一端垂直连接出水口，所述出水口内部固定套接过滤网。
进一步的，所述进水口和出水口外部均攻有螺纹。
进一步的，所述底座四个角均钻有安装通孔，每个所述安装通孔内部均套接安装螺钉。
与现有的技术相比，本实用新型的有益效果是：本实用新型搅拌装置可以防止污水管道中出现杂质沉积，污水管道为圆形管道，其内部旋转连接旋转杆，旋转杆与驱动电机的转子相连，驱动电机通过电机架固定安装在底座上，旋转杆上套接若干个搅拌环，若干个搅拌环上固定安装搅拌叶片，当打开进水阀门向污水管道通水后，驱动电机带动旋转杆旋转，并通过旋转杆上的搅拌叶片对水流进行搅拌，可有效的防止污水中的杂质沉淀，进而防止污水管道中剩余杂质，提高了污水管道的工作效率。
