申请日2018.04.24
公开(公告)日2019.03.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种适用于小型生活污水处理的人工湿地系统，包括格栅池、水解酸化池、曝气池和垂直流人工湿地池，格栅池、水解酸化池、曝气池和垂直流人工湿地池依次连通设置;该适用于小型生活污水处理的人工湿地系统通过设置有曝气池，使进入垂直流人工湿地处理的生活污水溶解氧浓度大大增加，降低进入垂直流人工湿地池的污染负荷，提高系统的处理能力，提高处理达标率。
权利要求书
1.一种适用于小型生活污水处理的人工湿地系统，包括格栅池、水解酸化池和垂直流人工湿地池，其特征在于，还包括曝气池，所述格栅池、水解酸化池、曝气池和垂直流人工湿地池依次连通设置，所述垂直流人工湿地池内从上至下依次设置有土壤层、细沙层和碎石层，所述碎石层内设置有复合层，所述复合层将碎石层分隔为上碎石层和下碎石层，所述复合层包括若干的粉煤灰陶粒条和若干的固态碳源条，所述粉煤灰陶粒条和固态碳源条相互交错设置。
2.根据权利要求1所述的适用于小型生活污水处理的人工湿地系统，其特征在于，所述格栅池内设置有倾斜的人工格栅，所述人工格栅的下端与格栅池的底部固定连接。
3.根据权利要求2所述的适用于小型生活污水处理的人工湿地系统，其特征在于，所述人工格栅与水平线的夹角为60-80度。
4.根据权利要求1所述的适用于小型生活污水处理的人工湿地系统，其特征在于，所述水解酸化池通过第一水泵与格栅池连通设置，所述曝气池通过第二水泵与水解酸化池连通设置，所述垂直流人工湿地池通过第三水泵与曝气池连通设置。
5.根据权利要求4所述的适用于小型生活污水处理的人工湿地系统，其特征在于，所述第一水泵的一端与格栅池的下部连通设置，另一端与水解酸化池的上部连通设置，所述第二水泵的一端与水解酸化池的下部连通设置，另一端与曝气池的上部连通设置，所述第三水泵的一端与曝气池的下部连通设置，另一端与垂直流人工湿地池的上部连通设置。
6.根据权利要求1所述的适用于小型生活污水处理的人工湿地系统，其特征在于，所述曝气池下部设置有输气管，所述曝气池顶部左侧设置有曝气风机，所述曝气风机包括曝气机和设置在曝气机下方的风扇，所述曝气风机的底部与输气管连通设置，所述输气管的顶面上设置有曝气阀。
7.根据权利要求1所述的适用于小型生活污水处理的人工湿地系统，其特征在于，所述水解酸化池的中部设置有填料层。
说明书
一种适用于小型生活污水处理的人工湿地系统
技术领域
本实用新型涉及一种适用于小型生活污水处理的人工湿地系统。
背景技术
随着新农村建设的不断推进，农村经济得到迅速发展。特别是发达城市周边的农村，农村人口的生活水平得到提高，随之而来的人口增长使农村生活污水量明显增加，部分地区已超过了原有受纳水体的自净能力。大量有毒有害物质流入自然水体，使水体溶氧量下降，污染物浓度上升，原有生态系统遭受破坏，水体发臭发黑，蚊虫滋生。这不仅使水体失去原有的使用功能和景观功能，而且严重影响周边地区人民的用水安全及身体健康，严重威胁水体周边农田农作物的食品安全。
人工湿地作为一种低投资、低能耗的污水生态处理技术现早已逐渐被世界各国所接受并广泛使用，其对污水中存在的有机污染物、以及氮和磷具有良好的去除功能和作用。并且，人工湿地处理的对象广泛，例如生活污水、河流和湖泊富营养化水体等。
现有的生活污水处理系统中通常为格栅池-水解酸化池-垂直流人工湿地池的结构，该结构的设计使进入垂直流人工湿地池处理的生活污水溶解氧浓度较低，增加了进入垂直流人工湿地池的污染负荷，降低了系统的处理能力。
因此，特别需要一种提高进入人工湿地池的生活污水的溶解氧浓度，污水处理能力强的适用于小型生活污水处理的人工湿地系统，以解决现有技术中存在的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中的缺陷，提供一种提高进入人工湿地池的生活污水的溶解氧浓度，污水处理能力强的适用于小型生活污水处理的人工湿地系统，来解决现有技术中存在的问题。
为实现上述目的，本实用新型的技术方案如下：

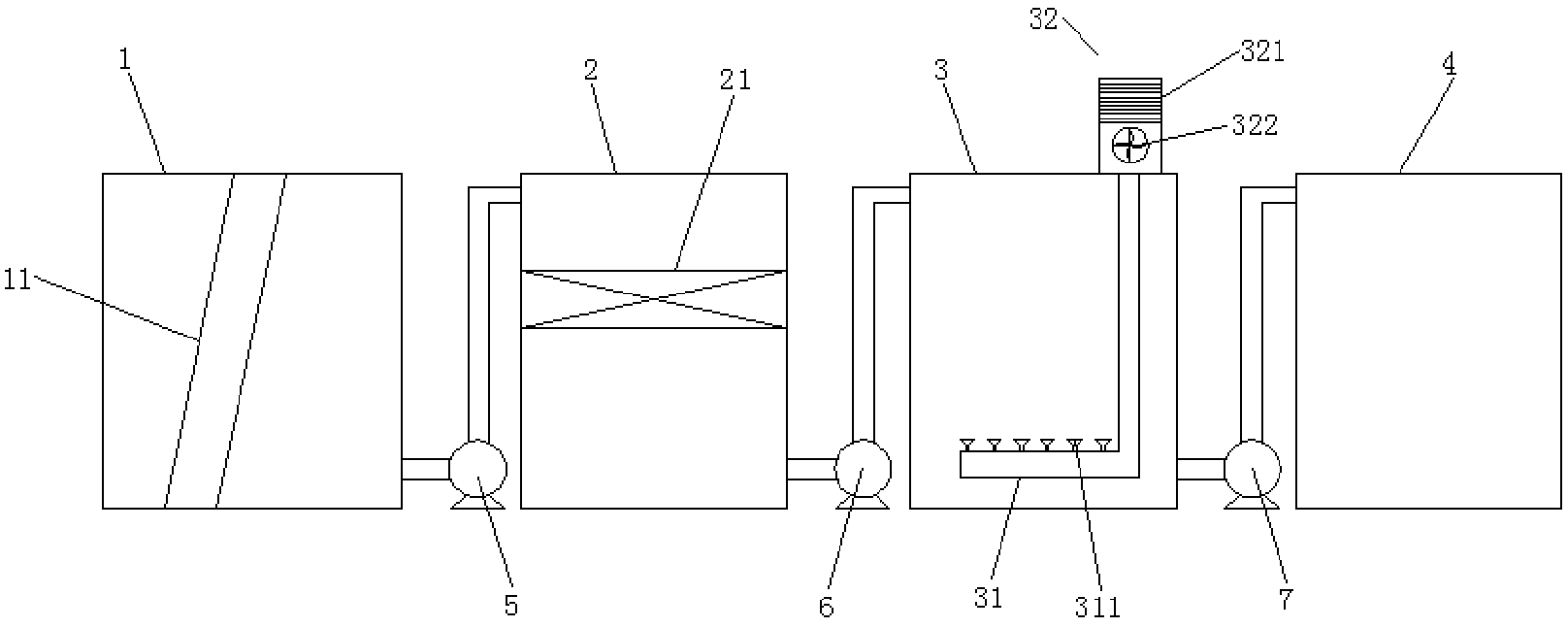

一种适用于小型生活污水处理的人工湿地系统，包括格栅池、水解酸化池和垂直流人工湿地池，还包括曝气池，所述格栅池、水解酸化池、曝气池和垂直流人工湿地池依次连通设置。
为了进一步实现本实用新型，所述格栅池内设置有倾斜的人工格栅，所述人工格栅的下端与格栅池的底部固定连接。
为了进一步实现本实用新型，所述人工格栅与水平线的夹角为60-80度。
为了进一步实现本实用新型，所述水解酸化池通过第一水泵与格栅池连通设置，所述曝气池通过第二水泵与水解酸化池连通设置，所述垂直流人工湿地池通过第三水泵与曝气池连通设置。
为了进一步实现本实用新型，所述第一水泵的一端与格栅池的下部连通设置，另一端与水解酸化池的上部连通设置，所述第二水泵的一端与水解酸化池的下部连通设置，另一端与曝气池的上部连通设置，所述第三水泵的一端与曝气池的下部连通设置，另一端与垂直流人工湿地池的上部连通设置。
为了进一步实现本实用新型，所述曝气池下部设置有输气管，所述曝气池顶部左侧设置有曝气风机，所述曝气风机包括曝气机和设置在曝气机下方的风扇，所述曝气风机的底部与输气管连通设置，所述输气管的顶面上设置有曝气阀。
为了进一步实现本实用新型，所述水解酸化池的中部设置有填料层。
为了进一步实现本实用新型，所述垂直流人工湿地池内从上至下依次设置有土壤层、细沙层和碎石层，所述碎石层内设置有复合层，所述复合层将碎石层分隔为上碎石层和下碎石层。
为了进一步实现本实用新型，所述复合层包括若干的粉煤灰陶粒条和若干的固态碳源条，所述粉煤灰陶粒条和固态碳源条相互交错设置。
有益效果
(1)本实用新型通过在水解酸化池与垂直流人工湿地池中间插入曝气池，使进入垂直流人工湿地池处理的生活污水溶解氧浓度大大增加，降低进入垂直流人工湿地池的污染负荷，提高系统的处理能力，提高处理达标率。
(2)本实用新型通过设置有复合层，固态碳源具有强度大、缓释性能良好、释碳效果线性等特点，在厌氧环境及额外增加的碳源浓度等合适条件下，提升人工湿地内反硝化菌菌群数量及效果，从而达到提升系统脱氮效率的目的;粉煤灰陶粒具有良好的除磷效果，吸附容量大;粉煤灰陶粒和固态碳源之间不发生化学反应，通过粉煤灰陶粒及固态缓释碳源二者在人工湿地填料中的组合分布，可同步提升人工湿地的脱氮除磷效果。
