申请日2018.04.23
公开(公告)日2018.12.28
IPC分类号C02F9/08
摘要
本实用新型公开了一种用于处理废水净化装置，包括V形管，V形管的两端上方分别连接有沉淀管和澄清管，沉淀管的一侧设有加药机，加药机通过第一连接管与沉淀管连通，沉淀管的顶端设有过滤槽，澄清管的顶端设有回收槽，过滤槽的侧壁上固定连接有第一滤网，V形管的两端均设有第二滤网，过滤槽的外侧于第一滤网的下方固定连接有第二连接管，第二连接管的下端与沉淀管相连通，V形管的内部填充有砂石混合层，砂石混合层位于两个第二滤网之间，V形管的底部设有复合过滤层，回收槽内设有抽水管，抽水管的下端延伸至回收槽的底部，抽水管位于回收槽外侧的部位上设有抽水泵，本实用新型废水净化效果好，节省能耗，成本较低，适于推广。
权利要求书

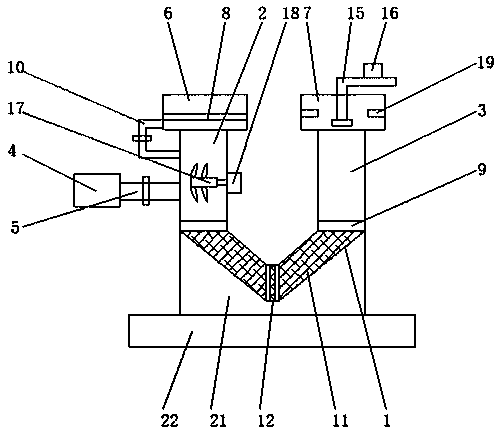

1.一种用于处理废水净化装置，包括V形管(1)，其特征在于，所述V形管(1)的两端上方分别连接有沉淀管(2)和澄清管(3)，所述沉淀管(2)的一侧设有加药机(4)，所述加药机(4)通过第一连接管(5)与所述沉淀管(2)相连通，所述沉淀管(2)的顶端设有过滤槽(6)，所述澄清管(3)的顶端设有回收槽(7)，所述过滤槽(6)的侧壁上固定连接有第一滤网(8)，所述V形管(1)的两端均设有第二滤网(9)，所述过滤槽(6)的外侧于所述第一滤网(8)的下方固定连接有第二连接管(10)，所述第二连接管(10)的下端与所述沉淀管(2)相连通，所述V形管(1)的内部填充有砂石混合层(11)，所述砂石混合层(11)位于两个所述第二滤网(9)之间，所述V形管(1)的底部设有复合过滤层(12)，所述复合过滤层(12)包括位于外侧的过滤纱网(13)和位于内侧的活性炭层(14)，所述回收槽(7)内设有抽水管(15)，所述抽水管(15)的下端延伸至所述回收槽(7)的底部，所述抽水管(15)位于所述回收槽(7)外侧的部位上设有抽水泵(16)。
2.根据权利要求1所述的一种用于处理废水净化装置，其特征在于，所述澄清管(3)的内部设有搅拌器(17)，所述搅拌器(17)的一端贯穿所述澄清管(3)的侧壁与电机(18)的输出轴固定连接。
3.根据权利要求1所述的一种用于处理废水净化装置，其特征在于，所述回收槽(7)的两侧内壁均安装有紫外灯管(19)。
4.根据权利要求1所述的一种用于处理废水净化装置，其特征在于，所述抽水管(15)的底部安装有过滤头(20)，所述过滤头(20)内设有双层滤网。
5.根据权利要求1所述的一种用于处理废水净化装置，其特征在于，所述V形管(1)的底部设有支撑架(21)，所述支撑架(21)设于底座(22)正上方。
6.根据权利要求1所述的一种用于处理废水净化装置，其特征在于，所述第一连接管(5)和所述第二连接管(10)上均设有截止阀。
说明书
一种用于处理废水净化装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种用于处理废水净化装置。
背景技术
废水处理是为了使废水达到再次使用的水质要求的净化过程。废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，随着人们生活水平的不断提高和经济的高速发展，越来越多人开始向城市聚集，使得城市化速度不断加快，城市人口增加，这导致的最直接的结果是生活废水的大量排放。这些生活废水大多被直接排放，造成了严重的浪费，随着水资源的日益枯竭，人们的用水成本也越来越高，但是目前的废水净化设备造价高昂，处理成本较高，不适合家庭或者小型作坊使用。
实用新型内容
本实用新型的目的是为了解决现有技术中的一些问题，而提出的一种用于处理废水净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于处理废水净化装置，包括V形管，所述V形管的两端上方分别连接有沉淀管和澄清管，所述沉淀管的一侧设有加药机，所述加药机通过第一连接管与所述沉淀管连通，所述沉淀管的顶端设有过滤槽，所述澄清管的顶端设有回收槽，所述过滤槽的侧壁上固定连接有第一滤网，所述V形管的两端均设有第二滤网，所述过滤槽的外侧于所述第一滤网的下方固定连接有第二连接管，所述第二连接管的下端与所述沉淀管相连通，所述V形管的内部填充有砂石混合层，所述砂石混合层位于两个所述第二滤网之间，所述V形管的底部设有复合过滤层，所述复合过滤层包括位于外侧的过滤纱网和位于内侧的活性炭层，所述回收槽内设有抽水管，所述抽水管的下端延伸至所述回收槽的底部，所述抽水管位于所述回收槽外侧的部位上设有抽水泵。
优选的，所述澄清管的内部设有搅拌器，所述搅拌器的一端贯穿所述澄清管的侧壁与电机的输出轴固定连接。
优选的，所述回收槽的两侧内壁均安装有紫外灯管。
优选的，所述抽水管的底部安装有过滤头，所述过滤头内设有双层滤网。
优选的，所述V形管的底部设有支撑架，所述支撑架设于底座正上方。
优选的，所述第一连接管和所述第二连接管上均设有截止阀。
与现有技术相比，本实用新型提供了一种用于处理废水净化装置，具备以下有益效果：
1、该用于处理废水净化装置，通过在过滤槽的底部设有第一滤网，对污水初步过滤，第一滤网的下方设有第一连接管连通澄清管，澄清管的一侧设有加药机，其内部设有搅拌器，加药机通过第二连接管向澄清管内加入絮凝剂，搅拌器对污水进行搅拌，搅拌后污水依次通过第二滤网、砂石混合层、复合过滤层、砂石混合层和第二滤网，最后进入回收槽内有紫外灯管对其杀菌，从而完成废水净化。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，操作方便，废水净化效果好，节省能耗，成本较低，适于推广。
