申请日2019.03.27
公开(公告)日2019.05.28
IPC分类号C02F11/127; C02F11/121
摘要
本发明公开了一种离心式污泥脱水处理装置，该装置包括脱水内筒、设置在脱水内筒外的脱水外筒、设置在脱水内筒内的旋流器、用于驱动旋流器周向旋转的电机、以及与脱水外筒连通的集水箱;脱水内筒的顶端设置有进泥管，脱水内筒的底端设置有与其内腔连通的排泥管;脱水内筒的内侧环绕设置有第一过滤膜，脱水内筒的周向壁上设置有若干个用于供污泥中水分过滤脱除的过滤孔;脱水内筒的外壁与脱水外筒的内壁之间围合形成用于汇集污泥脱除水的容纳室，脱水外筒上设置有连通容纳室与集水箱的排水管。本发明可以通过电机驱动旋流器周向旋转，利用离心力实现对污泥进行离心式脱水，而且能使污泥脱除水二次净化达到排放标准，有效降低污水处理的成本。
权利要求书

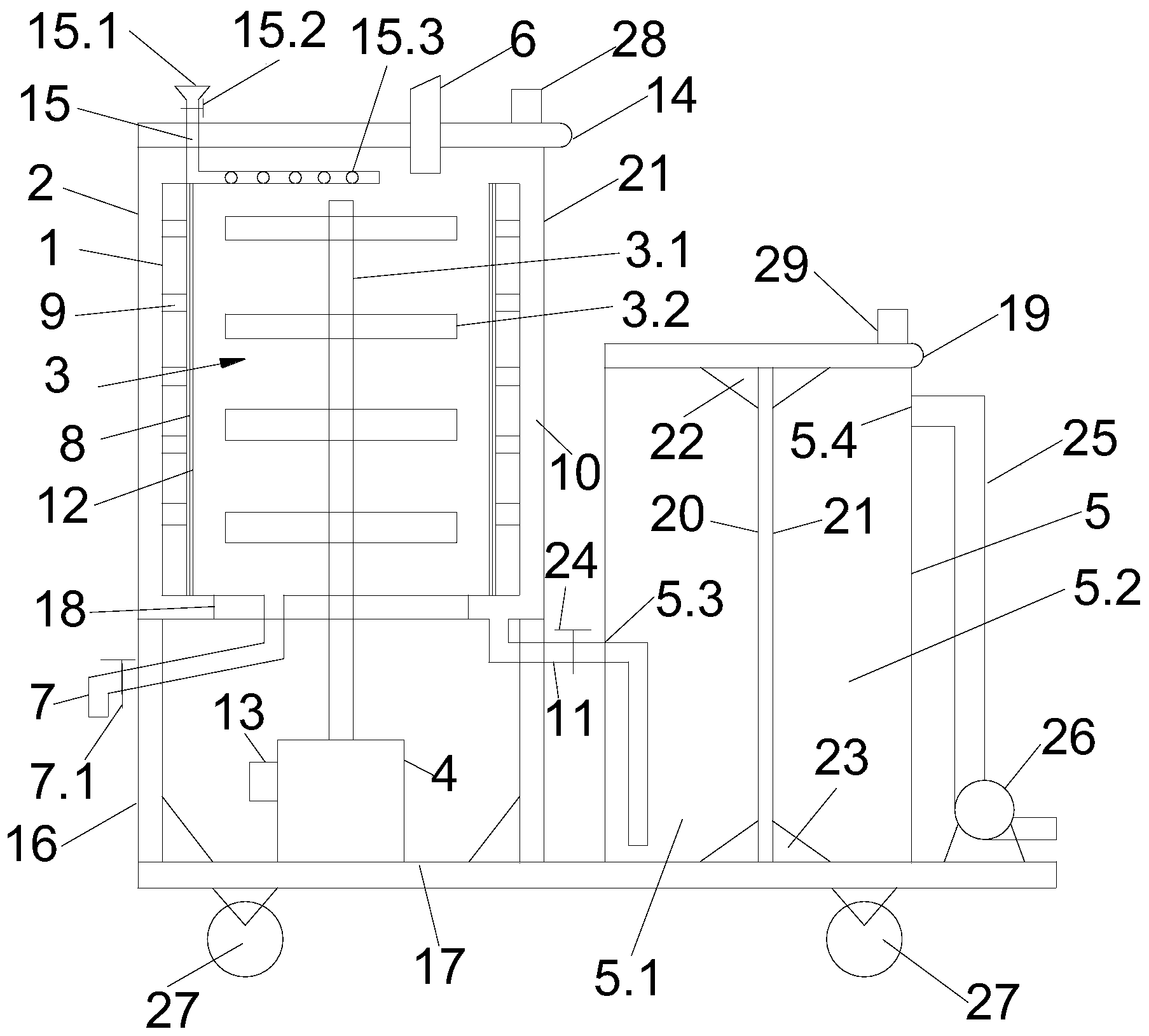

1.一种离心式污泥脱水处理装置，其特征在于：包括脱水内筒(1)、设置在脱水内筒(1)外的脱水外筒(2)、设置在脱水内筒(1)内的旋流器(3)、用于驱动旋流器(3)周向旋转的电机(4)、以及与脱水外筒(2)连通的集水箱(5);
所述脱水内筒(1)的顶端设置有用于注入污泥的进泥管(6)，所述进泥管(6)向上延伸贯穿脱水外筒(2)的顶端，所述脱水内筒(1)的底端设置有与其内腔连通的排泥管(7);所述脱水内筒(1)的内侧环绕设置有第一过滤膜(8)，所述脱水内筒(1)的周向壁上设置有若干个用于供污泥中水分过滤脱除的过滤孔(9);
所述脱水内筒(1)的外壁与脱水外筒(2)的内壁之间围合形成用于汇集污泥脱除水的容纳室(10)，所述脱水外筒(2)上设置有连通容纳室(10)与集水箱(5)的排水管(11)。
2.根据权利要求1所述的离心式污泥脱水处理装置，其特征在于：所述第一过滤膜(8)的内侧环绕设置有第一筛网(12)，所述第一筛网(12)与脱水内筒(1)之间通过螺钉固定连接。
3.根据权利要求1所述的离心式污泥脱水处理装置，其特征在于：所述旋流器(3)包括旋流轴(3.1)和若干个沿旋流轴(3.1)的轴向间隔布置的叶片(3.2)，所述电机(4)的旋转轴向上延伸与旋流轴(3.1)固定连接，所述电机(4)上还设置有调速器(13)，所述调速器(13)与电机(4)电连接。
4.根据权利要求1或2或3所述的离心式污泥脱水处理装置，其特征在于：所述脱水外筒(2)的顶端设置有筒盖(14)，所述筒盖(14)上贯穿设置有加药管(15)，所述加药管(15)的顶端设置有漏斗状的加药口(15.1)，所述加药口(15.1)的下方设置有第一阀门(15.2)，所述加药管(15)的下端沿脱水内筒(1)的径向延伸布置且间隔开设有若干个加药孔(15.3)。
5.根据权利要求4所述的离心式污泥脱水处理装置，其特征在于：所述脱水外筒(2)的下方设置有支撑架(16)和支撑底座(17)，所述支撑架(16)的顶端与脱水外筒(2)的底端固定连接，所述支撑架(16)的底端与支撑底座(17)的顶端固定连接，所述电机(4)设置在支撑底座(17)上并位于旋流器(3)的正下方。
6.根据权利要求5所述的离心式污泥脱水处理装置，其特征在于：所述脱水内筒(1)与脱水外筒(2)的底部之间设置有连接座(18)，所述排泥管(7)的进口端与脱水内筒(1)底端的连接，所述排泥管(7)的出水端依次贯穿连接座(18)和脱水外筒(2)的底端壁向下延伸，所述排泥管(7)的管路上设置有第二阀门(7.1)。
7.根据权利要求6所述的离心式污泥脱水处理装置，其特征在于：所述集水箱(5)的顶端设置有箱盖(19)，所述集水箱(5)的中部设置有第二过滤膜(20)和第二筛网(21)，所述第二过滤膜(20)和第二筛网(21)将集水箱(5)分隔为第一腔室(5.1)和第二腔室(5.2);
所述箱盖(19)的下端面设置有用于夹持安装第二过滤膜(20)和第二筛网(21)上部的第一夹持板(22)，所述集水箱(5)的底板上端面设置有用于夹持安装第二过滤膜(20)和第二筛网(21)下部第二夹持板(23)。
8.根据权利要求7所述的离心式污泥脱水处理装置，其特征在于：所述第一腔室(5.1)上设置有进水口(5.3)，所述第二腔室(5.2)上设置有出水口(5.4)，所述进水口(5.3)与排水管(11)的出口连接，所述排水管(11)上设置有第三阀门(24);
所述出水口(5.4)设置有抽水管(25)，所述抽水管(25)的出口与设置在支撑底座(17)上的抽水泵(26)连接。
9.根据权利要求8所述的离心式污泥脱水处理装置，其特征在于：所述支撑底座(17)的底端设置有若干个滚轮(27)。
10.根据权利要求9所述的离心式污泥脱水处理装置，其特征在于：所述筒盖(14)上设置有第一把手(28)，所述箱盖(19)上设置有第二把手(29)。
说明书
离心式污泥脱水处理装置
技术领域
本发明涉及污泥处理的技术领域，具体涉及一种离心式污泥脱水处理装置。
背景技术
由于政府加强对于环境保护的重视，目前乡镇污水处理正在大量进行，乡镇污水处理与城市污水处理最大的区别在于乡镇污水处理的规模小，在污水处理过程中所排污泥量小，传统的污泥脱水设备一般要占用大量空间，不适用于乡镇污水处理。
目前，众多小型村镇分散污水站建成后，没有设置相应的污泥处理设备，需要将污泥处理设备运到各分散污水站进行污泥处理。而且传统污泥脱水设备脱水后的污泥会对环境造成一定污染，不利于对污泥的再次有效利用。除此之外，传统污泥脱水设备在污泥脱水产生的脱除水一般需要运送到污水处理厂进行二次处理无法直接排放。
发明内容
本发明的目的在于克服上述背景技术的不足，提供一种离心式污泥脱水处理装置，该装置可以通过电机驱动旋流器周向旋转，利用离心力实现对污泥进行离心式脱水，而且能使污泥脱除水二次净化达到排放标准，有效降低污水处理的成本。
为实现上述目的，本发明所设计的一种离心式污泥脱水处理装置，包括脱水内筒、设置在脱水内筒外的脱水外筒、设置在脱水内筒内的旋流器、用于驱动旋流器周向旋转的电机、以及与脱水外筒连通的集水箱;
所述脱水内筒的顶端设置有用于注入污泥的进泥管，所述进泥管向上延伸贯穿脱水外筒的顶端，所述脱水内筒的底端设置有与其内腔连通的排泥管;所述脱水内筒的内侧环绕设置有第一过滤膜，所述脱水内筒的周向壁上设置有若干个用于供污泥中水分过滤脱除的过滤孔;
所述脱水内筒的外壁与脱水外筒的内壁之间围合形成用于汇集污泥脱除水的容纳室，所述脱水外筒上设置有连通容纳室与集水箱的排水管。
进一步地，所述第一过滤膜的内侧环绕设置有第一筛网，所述第一筛网与脱水内筒之间通过螺钉固定连接。
进一步地，所述旋流器包括旋流轴和若干个沿旋流轴的轴向间隔布置的叶片，所述电机的旋转轴向上延伸与旋流轴固定连接，所述电机上还设置有调速器，所述调速器与电机电连接。
进一步地，所述脱水外筒的顶端设置有筒盖，所述筒盖上贯穿设置有加药管，所述加药管的顶端设置有漏斗状的加药口，所述加药口的下方设置有第一阀门，所述加药管的下端沿脱水内筒的径向延伸布置且间隔开设有若干个加药孔。
进一步地，所述脱水外筒的下方设置有支撑架和支撑底座，所述支撑架的顶端与脱水外筒的底端固定连接，所述支撑架的底端与支撑底座的顶端固定连接，所述电机设置在支撑底座上并位于旋流器的正下方。
进一步地，所述脱水内筒与脱水外筒的底部之间设置有连接座，所述排泥管的进口端与脱水内筒底端的连接，所述排泥管的出水端依次贯穿连接座和脱水外筒的底端壁向下延伸，所述排泥管的管路上设置有第二阀门。
进一步地，所述集水箱的顶端设置有箱盖，所述集水箱的中部设置有第二过滤膜和第二筛网，所述第二过滤膜和第二筛网将集水箱分隔为第一腔室和第二腔室;
所述箱盖的下端面设置有用于夹持安装第二过滤膜和第二筛网上部的第一夹持板，所述集水箱的底板上端面设置有用于夹持安装第二过滤膜和第二筛网下部第二夹持板。
进一步地，所述第一腔室上设置有进水口，所述第二腔室上设置有出水口，所述进水口与排水管的出口连接，所述排水管上设置有第三阀门;
所述出水口设置有抽水管，所述抽水管的出口与设置在支撑底座上的抽水泵连接。
再进一步地，所述支撑底座的底端设置有若干个滚轮。
更进一步地，所述筒盖上设置有第一把手，所述箱盖上设置有第二把手。
与现有技术相比，本发明具有如下优点：
其一，本发明的污泥离心脱水处理装置设计有脱水内筒、脱水外筒、旋流器和电机，可以通过电机驱动旋流器周向旋转，从而利用离心力实现对污泥进行离心式脱水，加快液体颗粒的沉降速度，把污泥中的水分进行过滤脱除，提高了污泥脱水的效率。
其二，本发明的脱水内筒内通过设置第一过滤膜，同时在集水箱内设置第二过滤膜，不仅可以在对污泥进行脱水的同时进行脱除水的净化，而且还可以进行二次净化处理，使脱除水可以达到排放标准，实现污泥脱除水的直接达标排放，可有效降低污水处理的成本。
其三，本发明在脱水内筒上增设有加药管，可以在污泥脱水时加入分解污泥中有害物质的药剂，防止污泥二次污染;通过设置在支撑底座的底端设置有滚轮，可以将离心式污泥脱水处理装置运输到需要污泥处理的分散污水处理站点，可灵活方便的前往各小型污水处理站处理污泥，运输方便，实用性强。
其四，本发明的结构紧凑、占地面积小，而且操作便捷、连续工作，便于调节和维护，降低生产成本，最终提高企业收益。
