申请日2019.03.28
公开(公告)日2019.05.17
IPC分类号C02F9/04; C02F103/34
摘要
本发明提供了一种电厂排污水的回收处理方法及系统，所述方法为：电厂循环水的排污水依次进入双碱法处理装置、超滤装置和纳滤装置，所述纳滤装置的产水进入纳滤产水箱，纳滤装置的浓水进入纳滤浓水池，回用于脱硫工艺水箱;纳滤产水箱中的水依次进入一级反渗透装置和二级反渗透装置，二级反渗透装置的产水进入EDI装置，EDI装置的产水回用于锅炉补给水，EDI装置的浓水回用于一级反渗透产水箱;二级反渗透装置的浓水回用于纳滤产水箱;一级反渗透装置的浓水进入反渗透膜为海水淡化膜的浓水反渗透装置，得到的产水回用于纳滤产水箱，浓水回用于纳滤浓水池，实现了排污水的有效利用与资源的循环利用，进而实现废水的零排放。
权利要求书
1.一种电厂排污水的回收处理方法，包括以下步骤：
A)电厂循环水的排污水进入双碱法处理装置;
B)从所述双碱法处理装置出来的水依次经过超滤装置和纳滤装置，所述纳滤装置的产水进入纳滤产水箱，纳滤装置的浓水进入纳滤浓水池，所述纳滤浓水池的水进入脱硫工艺水箱;
C)所述纳滤产水箱中的水进入一级反渗透装置，所述一级反渗透装置的产水进入一级反渗透产水箱，从所述一级反渗透产水箱出来的水进入二级反渗透装置，所述二级反渗透装置的产水进入二级反渗透产水箱，所述二级反渗透装置的浓水回用至所述纳滤产水箱;
所述一级反渗透装置的浓水进入反渗透浓水池，反渗透浓水池的水进入浓水反渗透装置，所述浓水反渗透装置的产水回用至所述纳滤产水箱，所述浓水反渗透装置的浓水回用至纳滤浓水池;所述浓水反渗透装置中的反渗透膜为海水淡化膜;
所述二级反渗透产水箱的水进入EDI装置，所述EDI装置的产水作为锅炉补给水，所述EDI装置的浓水回用至所述一级反渗透产水箱。
2.根据权利要求1所述的回收处理方法，其特征在于，所述双碱法处理装置用到的药剂包括熟石灰粉和碳酸钠粉;
所述熟石灰粉和碳酸钠粉的摩尔比为1：1;
所述熟石灰粉和碳酸钠粉的总和与所述排污水的用量比为68.4～72.4mg：1L。
3.根据权利要求1所述的回收处理方法，其特征在于，所述超滤装置中的超滤膜的孔径为0.001～0.1μm;
所述纳滤装置中的纳滤膜的孔径为2～5nm;
所述一级反渗透装置中的反渗透膜的孔径为0.0001～0.001μm;
所述二级反渗透装置中的反渗透膜的孔径为0.0001～0.001μm;
所述海水淡化膜的孔径为0.0001～0.001μm。
4.根据权利要求1所述的排污水处理系统，其特征在于，所述一级反渗透装置的浓水的排放量为15～45t/h;
所述二级反渗透装置的浓水的排放量为7～21t/h。
5.一种电厂排污水的回收处理系统，包括：
双碱法处理装置;
与所述双碱法处理装置的出水口相连的超滤装置;
与所述超滤装置的出水口相连的纳滤装置;
与所述纳滤装置的产水出口相连的纳滤产水箱;与所述纳滤装置的浓水出口相连的纳滤浓水池;
与所述纳滤产水箱的出水口相连的一级反渗透装置;与所述一级反渗透装置的产水出口相连的一级反渗透产水箱;与所述一级反渗透产水箱的出口相连的二级反渗透装置;与所述二级反渗透装置的产水出口相连的二级反渗透产水箱;与所述二级反渗透产水箱的出水口相连的EDI装置;所述EDI装置的浓水出口与所述一级反渗透产水箱相连;所述二级反渗透装置的浓水出口与所述纳滤产水箱相连;
与所述一级反渗透装置的浓水出口相连的反渗透浓水池;与所述反渗透浓水池的出水口相连的浓水反渗透装置;所述浓水反渗透装置的浓水出口与所述纳滤浓水池相连;所述浓水反渗透装置的产水出口与所述纳滤产水箱相连;所述浓水反渗透装置中的反渗透膜为海水淡化膜。
6.根据权利要求5所述的回收处理系统，其特征在于，所述双碱法处理装置包括：
机械加速澄清池;
与所述机械加速澄清池的出水口相连的变孔隙滤池。
7.根据权利要求5所述的回收处理系统，其特征在于，还包括循环排污水清水池和自清洗过滤器;
所述循环排污水清水池的进水口与所述双碱法处理装置的出水口相连;
所述自清洗过滤器的进水口与所述循环排污水清水池的出水口相连，所述自清洗过滤器的出水口与所述超滤装置的进水口相连。
8.根据权利要求5所述的回收处理系统，其特征在于，还包括超滤产水箱、第一保安过滤器、第二保安过滤器、第三保安过滤器、第四保安过滤器和第五保安过滤器;
所述超滤产水箱的进水口与所述超滤装置的产水出口相连;
所述第一保安过滤器的进水口与所述超滤产水箱的出水口相连，所述第一保安过滤器的出水口与所述纳滤装置的进水口相连;
所述第二保安过滤器的进水口与所述纳滤产水箱的出水口相连，所述第二保安过滤器的出水口与所述一级反渗透装置的进水口相连;
所述第三保安过滤器的进水口与所述一级反渗透产水箱的出水口相连，所述第三保安过滤器的出水口与所述二级反渗透装置的进水口相连;
所述第四保安过滤器的进水口与所述反渗透浓水池的出水口相连，所述第四保安过滤器的出水口与所述浓水反渗透装置的进水口相连;
所述第五保安过滤器的进水口与所述二级反渗透产水箱的出水口相连，所述第五保安过滤器的出水口与所述EDI装置的进水口相连。
9.根据权利要求8所述的回收处理系统，其特征在于，还包括纳滤给水泵、一级反渗透给水泵、二级反渗透给水泵、EDI给水泵和浓水出水泵;
所述纳滤给水泵用于将所述超滤产水箱中的水引入所述第一保安过滤器;
所述一级反渗透给水泵用于将所述纳滤产水箱中的水引入所述第二保安过滤器;
所述二级反渗透给水泵用于将所述一级反渗透产水箱中的水引入所述第三保安过滤器;
所述EDI给水泵用于将所述二级反渗透产水箱中的水引入所述第五保安过滤器;
所述浓水出水泵用于将所述反渗透浓水池中的水引入所述第四保安过滤器。
10.根据权利要求5所述的回收处理系统，其特征在于，还包括除盐水箱;
所述除盐水箱的进水口与所述EDI装置的产水出口相连。
说明书
电厂排污水的回收处理方法及系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种电厂排污水的回收处理方法及系统。
背景技术
随着我国水资源的紧张和环境保护要求的提高，所面临的水资源问题和环境问题将日益突出。优化水处理工艺与技术，实现废水资源化，其社会效益与经济效益的意义非常深远。
河北省环境保护厅【关于华润电力沧州运东2×350MW热电项目环境影响报告书的批复】要求：全厂生产和生活废水经处理后重复利用，不得外排。按照要求，在保证机组各类用水质量的前提下，采用分类回收，分质处理，梯级利用的方法，来实现全厂废水的零排放。
而全厂废水排放量最大的是循环水的排污水，如何有效回收利用循环水的排污水，是目前急需解决的重大难题。
发明内容
有鉴于此，本发明要解决的技术问题在于提供一种电厂排污水的回收处理方法及系统，可以有效利用电厂循环水的排污水，实现废水的零排放。
本发明提供了一种电厂排污水的回收处理方法，包括以下步骤：
A)电厂循环水的排污水进入双碱法处理装置;
B)从所述双碱法处理装置出来的水依次经过超滤装置和纳滤装置，所述纳滤装置的产水进入纳滤产水箱，纳滤装置的浓水进入纳滤浓水池，所述纳滤浓水池的水进入脱硫工艺水箱;
C)所述纳滤产水箱中的水进入一级反渗透装置，所述一级反渗透装置的产水进入一级反渗透产水箱，从所述一级反渗透产水箱出来的水进入二级反渗透装置，所述二级反渗透装置的产水进入二级反渗透产水箱，所述二级反渗透装置的浓水回用至所述纳滤产水箱;
所述一级反渗透装置的浓水进入反渗透浓水池，反渗透浓水池的水进入浓水反渗透装置，所述浓水反渗透装置的产水回用至所述纳滤产水箱，所述浓水反渗透装置的浓水回用至纳滤浓水池;所述浓水反渗透装置中的反渗透膜为海水淡化膜;
所述二级反渗透产水箱的水进入EDI装置，所述EDI装置的产水作为锅炉补给水，所述EDI装置的浓水回用至所述一级反渗透产水箱。
优选的，所述双碱法处理装置用到的药剂包括熟石灰粉和碳酸钠粉;
所述熟石灰粉和碳酸钠粉的摩尔比为1：1;
所述熟石灰粉和碳酸钠粉的总和与所述排污水的用量比为68.4～72.4mg：1L。
优选的，所述超滤装置中的超滤膜的孔径为0.001～0.1μm;
所述纳滤装置中的纳滤膜的孔径为2～5nm;
所述一级反渗透装置中的反渗透膜的孔径为0.0001～0.001μm;
所述二级反渗透装置中的反渗透膜的孔径为0.0001～0.001μm;
所述海水淡化膜的孔径为0.0001～0.001μm。
优选的，所述一级反渗透装置的浓水的排放量为15～45t/h;
所述二级反渗透装置的浓水的排放量为7～21t/h。

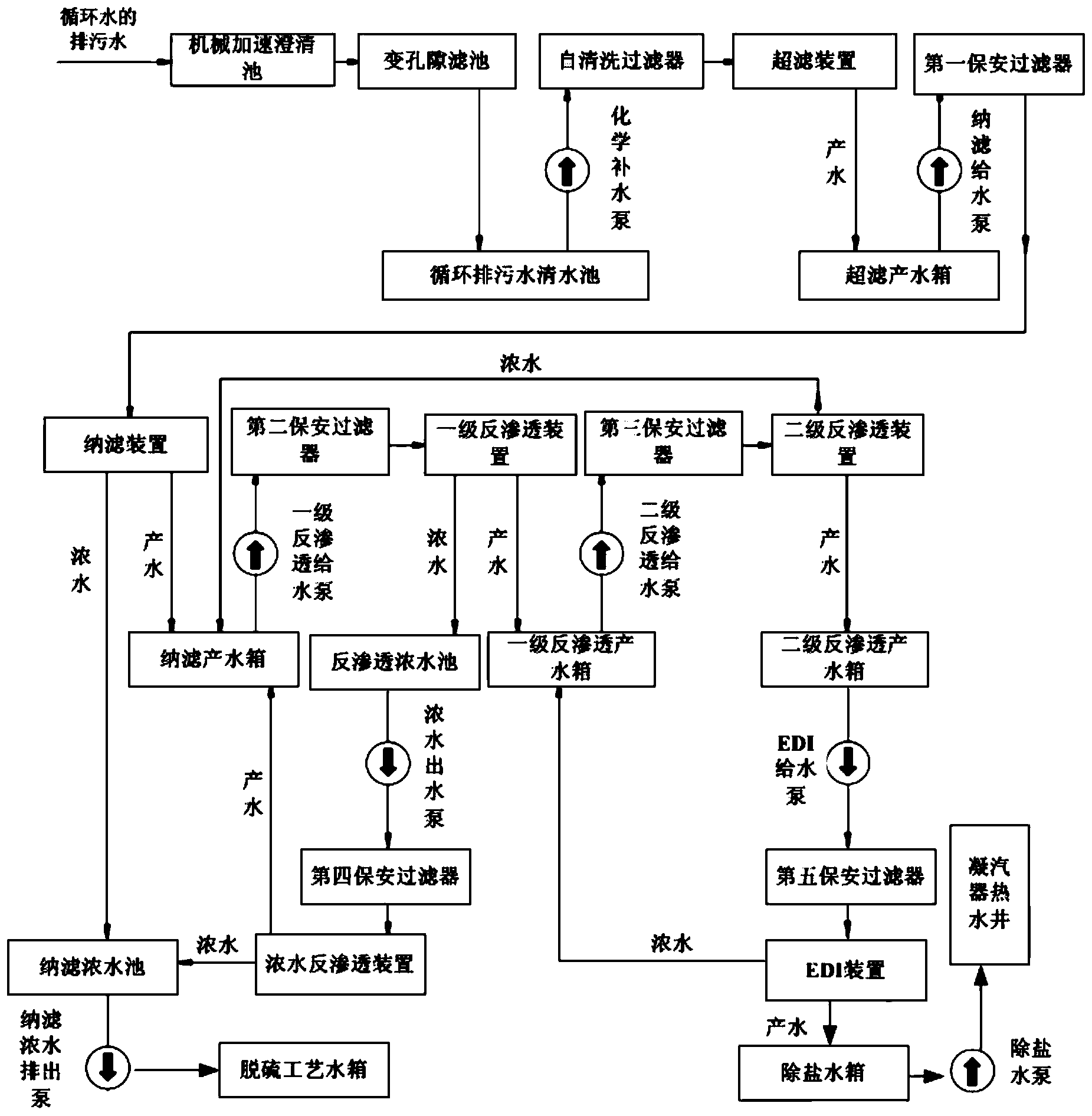

本发明还提供了一种电厂排污水的回收处理系统，包括：
双碱法处理装置;
与所述双碱法处理装置的出水口相连的超滤装置;
与所述超滤装置的出水口相连的纳滤装置;
与所述纳滤装置的产水出口相连的纳滤产水箱;与所述纳滤装置的浓水出口相连的纳滤浓水池;
与所述纳滤产水箱的出水口相连的一级反渗透装置;与所述一级反渗透装置的产水出口相连的一级反渗透产水箱;与所述一级反渗透产水箱的出口相连的二级反渗透装置;与所述二级反渗透装置的产水出口相连的二级反渗透产水箱;与所述二级反渗透产水箱的出水口相连的EDI装置;所述EDI装置的浓水出口与所述一级反渗透产水箱相连;所述二级反渗透装置的浓水出口与所述纳滤产水箱相连;
与所述一级反渗透装置的浓水出口相连的反渗透浓水池;与所述反渗透浓水池的出水口相连的浓水反渗透装置;所述浓水反渗透装置的浓水出口与所述纳滤浓水池相连;所述浓水反渗透装置的产水出口与所述纳滤产水箱相连;所述浓水反渗透装置中的反渗透膜为海水淡化膜。
优选的，所述双碱法处理装置包括：
机械加速澄清池;
与所述机械加速澄清池的出水口相连的变孔隙滤池。
优选的，还包括循环排污水清水池和自清洗过滤器;
所述循环排污水清水池的进水口与所述双碱法处理装置的出水口相连;
所述自清洗过滤器的进水口与所述循环排污水清水池的出水口相连，所述自清洗过滤器的出水口与所述超滤装置的进水口相连。
优选的，还包括超滤产水箱、第一保安过滤器、第二保安过滤器、第三保安过滤器、第四保安过滤器和第五保安过滤器;
所述超滤产水箱的进水口与所述超滤装置的产水出口相连;
所述第一保安过滤器的进水口与所述超滤产水箱的出水口相连，所述第一保安过滤器的出水口与所述纳滤装置的进水口相连;
所述第二保安过滤器的进水口与所述纳滤产水箱的出水口相连，所述第二保安过滤器的出水口与所述一级反渗透装置的进水口相连;
所述第三保安过滤器的进水口与所述一级反渗透产水箱的出水口相连，所述第三保安过滤器的出水口与所述二级反渗透装置的进水口相连;
所述第四保安过滤器的进水口与所述反渗透浓水池的出水口相连，所述第四保安过滤器的出水口与所述浓水反渗透装置的进水口相连;
所述第五保安过滤器的进水口与所述二级反渗透产水箱的出水口相连，所述第五保安过滤器的出水口与所述EDI装置的进水口相连。
优选的，还包括纳滤给水泵、一级反渗透给水泵、二级反渗透给水泵、EDI给水泵和浓水出水泵;
所述纳滤给水泵用于将所述超滤产水箱中的水引入所述第一保安过滤器;
所述一级反渗透给水泵用于将所述纳滤产水箱中的水引入所述第二保安过滤器;
所述二级反渗透给水泵用于将所述一级反渗透产水箱中的水引入所述第三保安过滤器;
所述EDI给水泵用于将所述二级反渗透产水箱中的水引入所述第五保安过滤器;
所述浓水出水泵用于将所述反渗透浓水池中的水引入所述第四保安过滤器。
优选的，还包括除盐水箱;
所述除盐水箱的进水口与所述EDI装置的产水出口相连。
本发明提供了一种电厂排污水的回收处理方法，包括以下步骤：
A)电厂循环水的排污水进入双碱法处理装置;
B)从所述双碱法处理装置出来的水依次经过超滤装置和纳滤装置，所述纳滤装置的产水进入纳滤产水箱，纳滤装置的浓水进入纳滤浓水池，所述纳滤浓水池的水进入脱硫工艺水箱;
C)所述纳滤产水箱中的水进入一级反渗透装置，所述一级反渗透装置的产水进入一级反渗透产水箱，从所述一级反渗透产水箱出来的水进入二级反渗透装置，所述二级反渗透装置的产水进入二级反渗透产水箱，所述二级反渗透装置的浓水回用至所述纳滤产水箱;
所述一级反渗透装置的浓水进入反渗透浓水池，反渗透浓水池的水进入浓水反渗透装置，所述浓水反渗透装置的产水回用至所述纳滤产水箱，所述浓水反渗透装置的浓水回用至纳滤浓水池;所述浓水反渗透装置中的反渗透膜为海水淡化膜;
所述二级反渗透产水箱的水进入EDI装置，所述EDI装置的产水作为锅炉补给水，所述EDI装置的浓水回用至所述一级反渗透产水箱。
本发明提供的电厂排污水的回收处理方法可以实现排污水的有效利用与资源的循环利用，进而实现废水的零排放。
