申请日2019.03.28
公开(公告)日2019.05.21
IPC分类号C02F1/32
摘要
本发明涉及一种用于污水处理的可靠性高的紫外线消毒装置，包括主体、进水管、出水管、控制箱和灯管，所述主体的形状为圆柱形，所述灯管与主体同轴设置，所述灯管设置在主体内，所述主体、进水管和出水管均设置在主体的同侧，所述主体上设有集水机构，所述主体内设有连接机构，所述集水机构设置在主体的远离控制箱的一侧，所述集水机构包括集水槽、两个支撑杆和两个固定杆，该用于污水处理的可靠性高的紫外线消毒装置通过连接机构提高了更换灯管的可靠性，避免灯管破碎，不仅如此，还通过集水机构实现了收集主体上水滴的功能，避免水滴影响环境的洁净度。
权利要求书

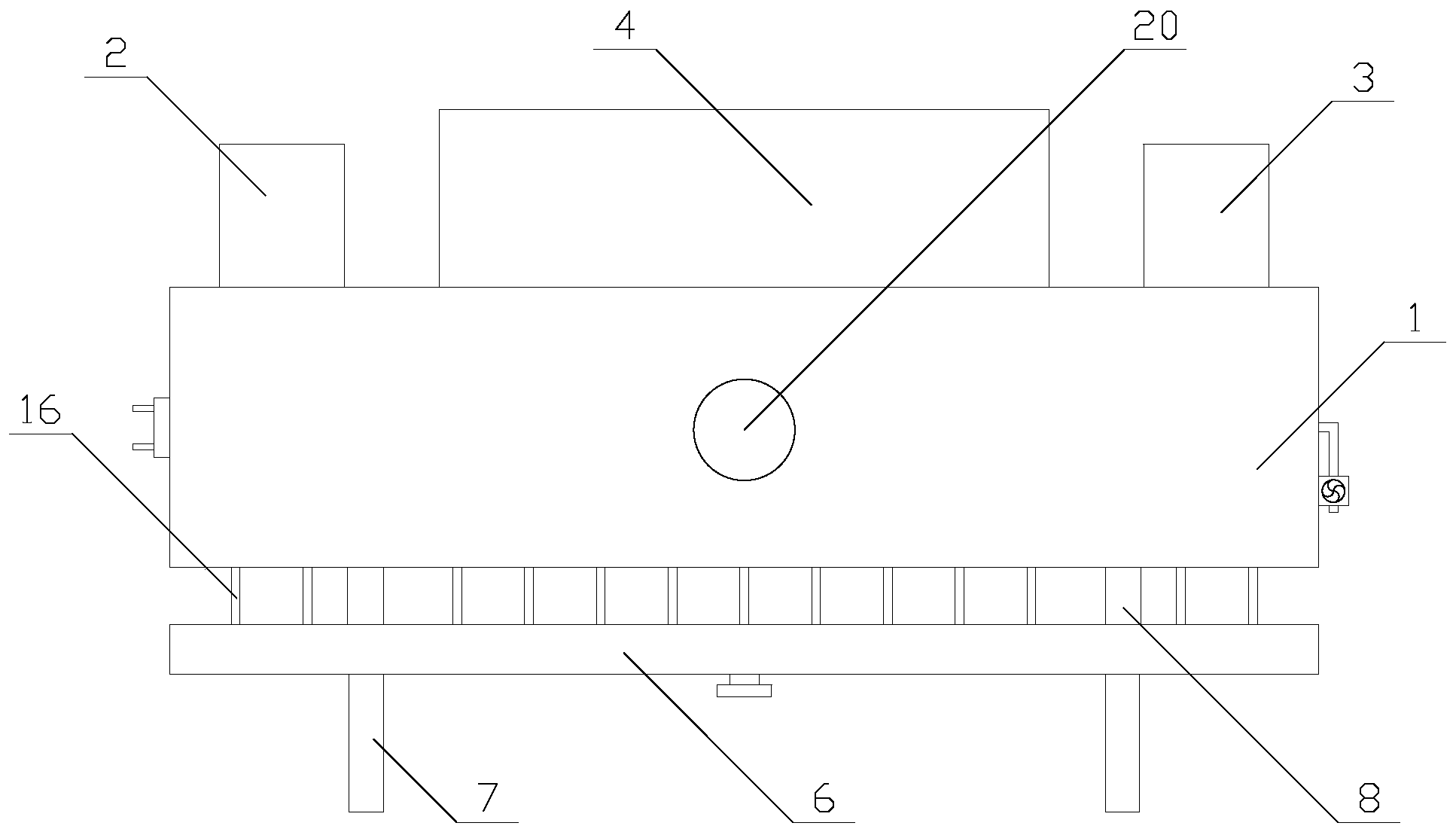

1.一种用于污水处理的可靠性高的紫外线消毒装置，包括主体(1)、进水管(2)、出水管(3)、控制箱(4)和灯管(5)，所述主体(1)的形状为圆柱形，所述灯管(5)与主体(1)同轴设置，所述灯管(5)设置在主体(1)内，所述主体(1)、进水管(2)和出水管(3)均设置在主体(1)的同侧，其特征在于，所述主体(1)上设有集水机构，所述主体(1)内设有连接机构，所述集水机构设置在主体(1)的远离控制箱(4)的一侧;
所述集水机构包括集水槽(6)、两个支撑杆(7)和两个固定杆(8)，所述集水槽(6)的开口朝靠近主体(1)方向设置，所述固定杆(8)的轴线与主体(1)的轴线垂直且相交，所述固定杆(8)排列设置在主体(1)和集水槽(6)之间，所述主体(1)通过固定杆(8)与集水槽(6)的远离主体(1)一侧的内壁固定连接，所述支撑杆(7)与固定杆(8)一一对应，所述支撑杆(7)与固定杆(8)同轴设置，所述支撑杆(7)固定在集水槽(6)的远离主体(1)的一侧;
所述连接机构包括套管(9)、连接盘(10)、推动盘(11)、推动组件和两个连接器(12)，所述主体(1)的一端设有通孔，所述灯管(5)穿过通孔，所述灯管(5)与通孔的内壁滑动连接，所述套管(9)与灯管(5)同轴设置，所述套管(9)的两端分别固定且密封在主体(1)内两端的内壁上，所述灯管(5)设置在套管(9)内，所述推动盘(11)与套管(9)同轴设置，所述推动盘(11)设置在套管(9)内，所述推动盘(11)与套管(9)的内壁滑动且密封连接，所述连接盘(10)与灯管(5)同轴设置，所述连接盘(10)与灯管(5)的一端固定连接，所述推动盘(11)与灯管(5)的另一端抵靠，所述连接盘(10)与主体(1)的靠近通孔的一侧抵靠，所述连接盘(10)的直径大于通孔的孔径，所述连接器(12)设置在连接盘(10)的远离灯管(5)的一侧，所述连接器(12)与灯管(5)电连接，所述套管(9)的制作材料为透明钢化玻璃，所述推动组件设置在主体(1)的远离通孔的一侧，所述推动组件驱动推动盘(11)沿着灯管(5)的轴向移动。
2.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述推动组件包括抽吸泵(13)和气管(14)，所述抽吸泵(13)固定在主体(1)上，所述气管(14)设置在抽吸泵(13)上，所述气管(14)与套管(9)连通，所述气管(14)位于推动盘(11)的远离通孔的一侧。
3.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述套管(9)内设有两个连杆(15)，所述灯管(5)位于两个连杆(15)之间，所述连杆(15)与灯管(5)平行，所述主体(1)的靠近通孔的一侧设有两个连接孔，所述连接孔与连杆(15)一一对应，所述连杆(15)穿过连接孔，所述连杆(15)与连接孔的内壁滑动且密封连接，所述连杆(15)的一端与连接盘(10)的靠近灯管(5)的一侧固定连接，所述连杆(15)的另一端与推动盘(11)的靠近灯管(5)的一侧抵靠，所述连杆(15)的制作材料为透明钢化玻璃。
4.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述主体(1)上设有至少两个导流杆(16)，所述导流杆(16)与支撑杆(7)平行，所述导流杆(16)排列设置在主体(1)的靠近集水槽(6)的一侧，所述导流杆(16)的一端与主体(1)固定连接，所述导流杆(16)的另一端位于集水槽(6)内。
5.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述集水槽(6)上设有排水组件，所述排水组件包括排水管(17)和密封盖(18)，所述排水管(17)与支撑杆(7)平行，所述排水管(17)设置在集水槽(6)的远离主体(1)的一侧，所述排水管(17)的一端与集水槽(6)连通，所述密封盖(18)盖设在排水管(17)的另一端，所述密封盖(18)与排水管(17)密封连接。
6.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述套管(9)的内壁上涂有密封脂。
7.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述集水槽(6)上涂有防腐镀锌层。
8.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述主体(1)的内壁上设有光电传感器(19)，所述主体(1)上设有PLC和天线，所述天线和光电传感器(19)均与PLC电连接。
9.如权利要求8所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述主体(1)上设有报警灯(20)。
10.如权利要求1所述的用于污水处理的可靠性高的紫外线消毒装置，其特征在于，所述主体(1)的内壁为镜面。
说明书
一种用于污水处理的可靠性高的紫外线消毒装置
技术领域
本发明涉及污水处理设备领域，特别涉及一种用于污水处理的可靠性高的紫外线消毒装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，其中，紫外线消毒器是污水处理设备中常见的一种，紫外线消毒器利用高强度的紫外线杀菌灯照射，破坏细菌和病毒的DNA等内部结构，从而达到杀灭水中病原微生物的消毒装置，适合于对紫外线技术破坏力敏感的细菌、病毒、真菌等微生物种群谱系。
现有的紫外线消毒器在使用过程中，由于内部水温相对与环境温度较低，使紫外线消毒器的表面凝结较多的水珠，水珠滴落到地面上会影响周围环境的整洁度，严重时还会导致工作人员滑倒，不仅如此，当紫外线消毒器内的紫外线灯管损坏需要更换时，由于灯管易碎，在取出过程中易使灯管破裂，增加更换难度，降低了实用性。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种用于污水处理的可靠性高的紫外线消毒装置。
本发明解决其技术问题所采用的技术方案是：一种用于污水处理的可靠性高的紫外线消毒装置，包括主体、进水管、出水管、控制箱和灯管，所述主体的形状为圆柱形，所述灯管与主体同轴设置，所述灯管设置在主体内，所述主体、进水管和出水管均设置在主体的同侧，所述主体上设有集水机构，所述主体内设有连接机构，所述集水机构设置在主体的远离控制箱的一侧;
所述集水机构包括集水槽、两个支撑杆和两个固定杆，所述集水槽的开口朝靠近主体方向设置，所述固定杆的轴线与主体的轴线垂直且相交，所述固定杆排列设置在主体和集水槽之间，所述主体通过固定杆与集水槽的远离主体一侧的内壁固定连接，所述支撑杆与固定杆一一对应，所述支撑杆与固定杆同轴设置，所述支撑杆固定在集水槽的远离主体的一侧;
所述连接机构包括套管、连接盘、推动盘、推动组件和两个连接器，所述主体的一端设有通孔，所述灯管穿过通孔，所述灯管与通孔的内壁滑动连接，所述套管与灯管同轴设置，所述套管的两端分别固定且密封在主体内两端的内壁上，所述灯管设置在套管内，所述推动盘与套管同轴设置，所述推动盘设置在套管内，所述推动盘与套管的内壁滑动且密封连接，所述连接盘与灯管同轴设置，所述连接盘与灯管的一端固定连接，所述推动盘与灯管的另一端抵靠，所述连接盘与主体的靠近通孔的一侧抵靠，所述连接盘的直径大于通孔的孔径，所述连接器设置在连接盘的远离灯管的一侧，所述连接器与灯管电连接，所述套管的制作材料为透明钢化玻璃，所述推动组件设置在主体的远离通孔的一侧，所述推动组件驱动推动盘沿着灯管的轴向移动。
作为优选，为了驱动推动盘移动，所述推动组件包括抽吸泵和气管，所述抽吸泵固定在主体上，所述气管设置在抽吸泵上，所述气管与套管连通，所述气管位于推动盘的远离通孔的一侧。
作为优选，为了避免灯管折断，所述套管内设有两个连杆，所述灯管位于两个连杆之间，所述连杆与灯管平行，所述主体的靠近通孔的一侧设有两个连接孔，所述连接孔与连杆一一对应，所述连杆穿过连接孔，所述连杆与连接孔的内壁滑动且密封连接，所述连杆的一端与连接盘的靠近灯管的一侧固定连接，所述连杆的另一端与推动盘的靠近灯管的一侧抵靠，所述连杆的制作材料为透明钢化玻璃。
作为优选，为了便于收集水珠，所述主体上设有至少两个导流杆，所述导流杆与支撑杆平行，所述导流杆排列设置在主体的靠近集水槽的一侧，所述导流杆的一端与主体固定连接，所述导流杆的另一端位于集水槽内。
作为优选，为了便于集水槽拍摄，所述集水槽上设有排水组件，所述排水组件包括排水管和密封盖，所述排水管与支撑杆平行，所述排水管设置在集水槽的远离主体的一侧，所述排水管的一端与集水槽连通，所述密封盖盖设在排水管的另一端，所述密封盖与排水管密封连接。
作为优选，为了提高密封性，所述套管的内壁上涂有密封脂。
作为优选，为了延长集水槽的使用寿命，所述集水槽上涂有防腐镀锌层。
作为优选，为了便于检测灯管的工作状态，所述主体的内壁上设有光电传感器，所述主体上设有PLC和天线，所述天线和光电传感器均与PLC电连接。
作为优选，为了提升报警效果，所述主体上设有报警灯。
作为优选，为了提升消毒效果，所述主体的内壁为镜面。
本发明的有益效果是，该用于污水处理的可靠性高的紫外线消毒装置通过连接机构提高了更换灯管的可靠性，避免灯管破碎，与现有的连接机构相比，该连接机构结构简单，设计巧妙，成本更低，不仅如此，还通过集水机构实现了收集主体上水滴的功能，避免水滴影响环境的洁净度，与现有的集水机构相比，该集水机构没有使用环境的限制，实用性更强。
