申请日2018.04.23
公开(公告)日2019.01.04
IPC分类号C02F3/34; C02F3/02
摘要
本实用新型提供了一种促进微生物均匀分布的污水膜生物处理器，包括生物膜反应池顶盖、生物膜反应池和底座，生物膜反应池顶盖固定卡接在生物膜反应池上端，生物膜反应池顶盖上端设有进气口，进气口延伸至生物膜反应池顶盖内部与气管固定连接，下端固定连接曝气管，曝气管穿过生物膜反应池顶盖下端面的透明玻璃板延伸至生物膜反应池中，生物膜反应池顶盖中还固定安装有光催化模块，生物膜反应池顶盖中还设有生物膜模块挂钩，生物膜模块固定挂接在生物膜模块挂钩上延伸至生物膜反应池中，生物膜反应池上端一侧设有入水口，另一侧下端设有出水口。
权利要求书

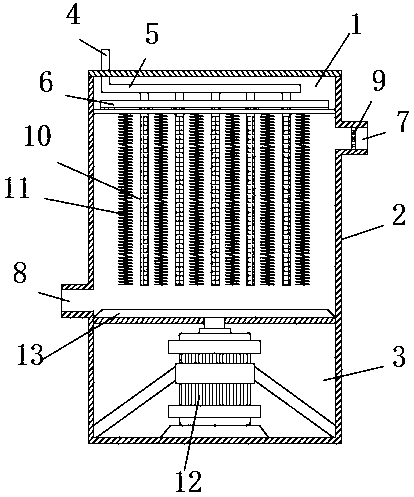

1.一种促进微生物均匀分布的污水膜生物处理器，包括生物膜反应池顶盖(1)、生物膜反应池(2)和底座(3)，其特征在于：所述生物膜反应池顶盖(1)固定卡接在生物膜反应池(2)上端，所述生物膜反应池顶盖(1)上端设有进气口(4)，所述进气口(4)延伸至生物膜反应池顶盖(1)内部与气管(5)固定连接，下端固定连接曝气管(10)，所述曝气管(10)穿过生物膜反应池顶盖(1)下端面的透明玻璃板(14)延伸至生物膜反应池(2)中，所述生物膜反应池顶盖(1)中还固定安装有光催化模块(6)，所述生物膜反应池顶盖(1)中还设有生物膜模块挂钩(16)，生物膜模块(11)固定挂接在生物膜模块挂钩(16)上延伸至生物膜反应池(2)中，所述生物膜反应池(2)上端一侧设有入水口(7)，另一侧下端设有出水口(8)，所述生物膜反应池(2)底部固定安装一组搅拌叶(13)，搅拌叶(13)中间与转轴(17)固定连接，转轴(17)固定连接电机(12)的输出端，所述电机(12)固定安装生物膜反应池(2)下端面的底座(3)中。
2.根据权利要求1所述的一种促进微生物均匀分布的污水膜生物处理器，其特征在于：所述气管(5)呈同心圆环状排列，下端固定连接曝气管(10)，在所述气管(5)两根圆环之间固定安装有呈圆环状排列的光催化模块(6)，光催化模块(6)由灯管和光触媒组成。
3.根据权利要求1所述的一种促进微生物均匀分布的污水膜生物处理器，其特征在于：所述透明玻璃板(14)为圆形的钢化玻璃，透明玻璃板(14)粘接在生物膜反应池顶盖(1)的底端面，所述透明玻璃板(14)上设有生物膜模块挂孔(15)与生物膜模块挂钩(16)对应，还设有供曝气管(10)穿过的通孔。
4.根据权利要求1所述的一种促进微生物均匀分布的污水膜生物处理器，其特征在于：所述曝气管(10)上设有均匀分布的曝气孔，所述曝气管(10)的长度大于或等于生物膜模块(11)。
5.根据权利要求1所述的一种促进微生物均匀分布的污水膜生物处理器，其特征在于：所述生物膜模块(11)载体为软性纤维载体。
说明书
一种促进微生物均匀分布的污水膜生物处理器
技术领域
本实用新型涉及到净水设备技术领域，具体为一种促进微生物均匀分布的污水膜生物处理器。
背景技术
生物膜是由微生物及其表面分泌物，及其它杂质组成的膜状物质。生物膜用于污水净化，主要是利用附着生长在固体表面的生物膜中微生物代谢转化污水中生物利用的有机物、氨氮、磷等物质，实现污水净化。
现有的生物膜污水处理装置在微生物群落的分布上有较大的缺陷，容易造成某一块的微生物生长过快，老化加速，使用寿命降低，且在生物模模块安装时不够方便，损坏后不能及时更换，影响污水净化效率，且由微生物自身慢慢反应时间较长，净水效率降低，为此，本实用新型提出一种促进微生物均匀分布的污水膜生物处理器用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种促进微生物均匀分布的污水膜生物处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种促进微生物均匀分布的污水膜生物处理器，包括生物膜反应池顶盖、生物膜反应池和底座，所述生物膜反应池顶盖固定卡接在生物膜反应池上端，所述生物膜反应池顶盖上端设有进气口，所述进气口延伸至生物膜反应池顶盖内部与气管固定连接，下端固定连接曝气管，所述曝气管穿过生物膜反应池顶盖下端面的透明玻璃板延伸至生物膜反应池中，所述生物膜反应池顶盖中还固定安装有光催化模块，所述生物膜反应池顶盖中还设有生物膜模块挂钩，生物膜模块固定挂接在生物膜模块挂钩上延伸至生物膜反应池中，所述生物膜反应池上端一侧设有入水口，另一侧下端设有出水口，所述生物膜反应池底部固定安装一组搅拌叶，搅拌叶中间与转轴固定连接，转轴固定连接电机的输出端，所述电机固定安装生物膜反应池下端面的底座中。
优选的，所述气管呈同心圆环状排列，下端固定连接曝气管，在所述气管两根圆环之间固定安装有呈圆环状排列的光催化模块，光催化模块由灯管和光触媒组成。
优选的，所述透明玻璃板为圆形的钢化玻璃，透明玻璃板粘接在生物膜反应池顶盖的底端面，所述透明玻璃板上设有生物膜模块挂孔与生物膜模块挂钩对应，还设有供曝气管穿过的通孔。
优选的，所述曝气管上设有均匀分布的曝气孔，所述曝气管的长度大于或等于生物膜模块。
优选的，所述生物膜模块载体为软性纤维载体。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过光催化模块可加快微生物光合作用，加快微生物新陈代谢，提高对污水的净化率，加快净化污水的速度，提高工作效率，光催化模块下端安装透明玻璃板，方便光的散发，并且一定程度上的增强了光催化的作用;
2、本实用新型通过电机带动搅拌叶转动，搅拌叶搅动水流，使水流活动起来，使每一处的水都可以得到净化，使净化更加均匀，效率更高，也使微生物接触反应时间位置平均化，减少某一处微生物反应过快造成的部分位置老化脱落，延长生物膜模块的使用寿命;
3、本实用新型上端的生物膜反应池顶盖为可拆卸，使用时方便安装生物膜模块，以及在生物膜模块老化或损坏时可以及时的更换，使污水净化效率一直保持在相对稳定的程度。
