申请日2018.04.23
公开(公告)日2019.01.08
IPC分类号B01F7/04; B01F15/00; B01F15/02; B01D29/03; B01D29/96
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种水处理用药剂制备装置，其可加快反应溶液在过滤板上的过滤速度，提高工作效率;同时方便后续对过滤板进行清洁;且减少留在工作箱内的成品，提高使用可靠性;包括底座、支架、工作箱、进水管、出水管、过滤板和旋转电机，旋转电机的顶部输出端上设置有传动轴;还包括限位框和网板，过滤板外侧壁与限位框内侧壁下端连接;还包括伸缩电机、活塞和密封套，伸缩电机设置在工作箱顶端，伸缩电机的底部输出端上设置有活动杆，密封套套装在活塞外侧壁上，工作箱左端下半区域上设置有调气管;还包括放置板，放置板倾斜设置工作箱内底壁右侧上，且放置板左端与工作箱内左侧壁下半区域连接。
权利要求书

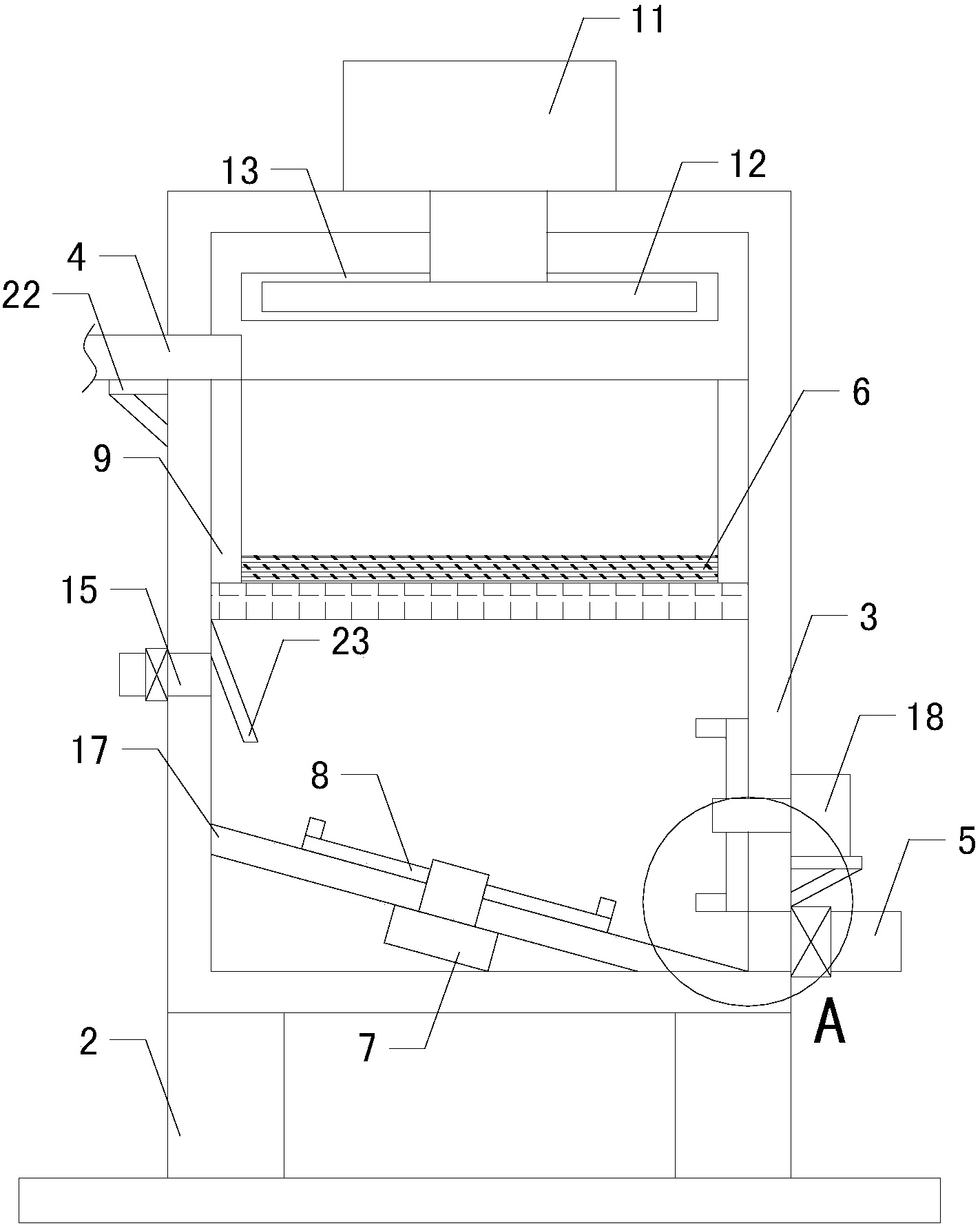

1.一种水处理用药剂制备装置，包括底座(1)、支架(2)、工作箱(3)、进水管(4)、出水管(5)、过滤板(6)和旋转电机(7)，支架(2)设置在底座(1)顶端，工作箱(3)设置在支架(2)上，工作箱(3)内设置有工作腔，进水管(4)和出水管(5)分别设置在工作箱(3)左端上侧和右端下侧，并在出水管(5)上设置有单向阀，工作箱(3)前端设置有取放口，并在取放口上设置有箱门，且箱门通过铰链与工作箱(3)铰接，工作箱(3)后端设置有进料口，并在进料口上设置有挡盖，过滤板(6)设置在工作箱(3)内，且过滤板(6)位于箱门后侧，旋转电机(7)的顶部输出端上设置有传动轴，并在传动轴上设置有搅拌叶(8)，且搅拌叶(8)位于工作腔内;其特征在于，还包括限位框(9)和网板(10)，所述网板(10)位于工作箱(3)内，且网板(10)外侧壁与工作箱(3)内侧壁连接，网板(10)前端与箱门后端下半区域接触，所述过滤板(6)外侧壁与限位框(9)内侧壁下端连接，且过滤板(6)底端与网板(10)顶端接触，限位框(9)底端与网板(10)顶端外侧接触;还包括伸缩电机(11)、活塞(12)和密封套(13)，所述伸缩电机(11)设置在工作箱(3)顶端，伸缩电机(11)的底部输出端上设置有活动杆(14)，所述活塞(12)和密封套(13)均位于工作箱(3)内，且密封套(13)套装在活塞(12)外侧壁上，所述活动杆(14)底端依次穿过工作箱(3)和密封套(13)并与活塞(12)顶端连接，所述密封套(13)底面面积与过滤板(6)上表面面积相等，进水管(4)输出端与限位框(9)顶端左侧接触，所述工作箱(3)左端下半区域上设置有调气管(15)，并在调气管(15)上设置有控制阀;还包括放置板(17)，所述放置板(17)倾斜设置工作箱(3)内底壁右侧上，且放置板(17)左端与工作箱(3)内左侧壁下半区域连接，所述放置板(17)前后两端分别与工作箱(3)前侧壁下半区域和内后侧壁下半区域连接，所述旋转电机(7)固定连接在放置板(17)下侧面上。
2.如权利要求1所述的一种水处理用药剂制备装置，其特征在于，所述限位框(9)左端、右端、后端和前端分别与工作箱(3)内左侧壁上半区域、内右侧壁上半区域、内后侧壁上半区域和箱门后端接触。
3.如权利要求2所述的一种水处理用药剂制备装置，其特征在于，还包括伺服电机(18)，所述伺服电机(18)设置在工作箱(3)右端下半区域上，伺服电机(18)的左部输出端上设置有转动轴，并在转动轴上设置有搅拌棒(19)，所述搅拌棒(19)位于工作腔内，且搅拌棒(19)位于出水管(5)输入口正上方。
4.如权利要求3所述的一种水处理用药剂制备装置，其特征在于，还包括固定架(20)，所述固定架(20)设置在工作箱(3)右端下半区域上，且固定架(20)顶端与伺服电机(18)底端连接。
5.如权利要求4所述的一种水处理用药剂制备装置，其特征在于，还包括拉手(21)，所述限位框(9)前端设置有凹槽，拉手(21)设置在凹槽内部。
6.如权利要求5所述的一种水处理用药剂制备装置，其特征在于，还包括支撑架(22)，所述支撑架(22)设置在工作箱(3)左端上半区域上，且支撑架(22)顶端与进水管(4)底端右半区域连接。
7.如权利要求5所述的一种水处理用药剂制备装置，其特征在于，还包括挡板(23)，所述挡板(23)倾斜设置在工作箱内左侧壁下半区域上，且挡板(23)位于调气管输入口正右侧。
说明书
一种水处理用药剂制备装置
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种水处理用药剂制备装置。
背景技术
众所周知，水处理用药剂制备装置是一种用于污水处理过程中，利用污泥残渣对水处理药剂进行制备，以便后续进行使用的辅助装置，其在水处理领域中得到广泛的使用;现有的水处理用药剂制备装置包括底座、支架、工作箱、进水管、出水管、过滤板和旋转电机，支架设置在底座顶端，工作箱设置在支架上，工作箱内设置有工作腔，进水管和出水管分别设置在工作箱左端上侧和右端下侧，并在出水管上设置有单向阀，工作箱前端设置有取放口，并在取放口上设置有箱门，且箱门通过铰链与工作箱铰接，工作箱后端设置有进料口，并在进料口上设置有挡盖，过滤板设置在工作箱内，且过滤板位于箱门后侧，旋转电机设置在工作箱底端，旋转电机的顶部输出端上设置有传动轴，并在传动轴上设置有搅拌叶，且搅拌叶位于工作腔内;现有的水处理用药剂制备装置使用时只需将酸浸后的污泥残渣反应溶液通过进水管输入到工作腔内，之后通过过滤板进行过滤，过滤后的溶液会落到工作箱内底壁上，此时打开挡盖并将加入适量清水对其进行稀释，同时控制旋转电机带动传动轴上的搅拌叶进行转动，加快稀释速度，稀释后再加入适量固体可溶性亚铁盐，同时通过搅拌叶对物料进行混合，最后打开单向阀并将成品通过出水管输出即可;现有的水处理用药剂制备装置使用中发现酸浸后的污泥残渣反应溶液在过滤板上的过滤速度有限，从而导致其工作效率有限;并且过滤后的残渣会堆积在过滤板上，而过滤板面积较大，从而导致后续对其清洁时较为麻烦;且成品在通过出水管输出后依旧会留有部分剩余液体在工作箱内底壁上，较为浪费，从而导致其使用可靠性有限。
实用新型内容
为解决上述技术问题，本实用新型提供一种可加快反应溶液在过滤板上的过滤速度，提高工作效率;同时方便后续对过滤板进行清洁;且减少留在工作箱内的成品，提高使用可靠性的水处理用药剂制备装置。
本实用新型的一种水处理用药剂制备装置，包括底座、支架、工作箱、进水管、出水管、过滤板和旋转电机，支架设置在底座顶端，工作箱设置在支架上，工作箱内设置有工作腔，进水管和出水管分别设置在工作箱左端上侧和右端下侧，并在出水管上设置有单向阀，工作箱前端设置有取放口，并在取放口上设置有箱门，且箱门通过铰链与工作箱铰接，工作箱后端设置有进料口，并在进料口上设置有挡盖，过滤板设置在工作箱内，且过滤板位于箱门后侧，旋转电机的顶部输出端上设置有传动轴，并在传动轴上设置有搅拌叶，且搅拌叶位于工作腔内;还包括限位框和网板，所述网板位于工作箱内，且网板外侧壁与工作箱内侧壁连接，网板前端与箱门后端下半区域接触，所述过滤板外侧壁与限位框内侧壁下端连接，且过滤板底端与网板顶端接触，限位框底端与网板顶端外侧接触;还包括伸缩电机、活塞和密封套，所述伸缩电机设置在工作箱顶端，伸缩电机的底部输出端上设置有活动杆，所述活塞和密封套均位于工作箱内，且密封套套装在活塞外侧壁上，所述活动杆底端依次穿过工作箱和密封套并与活塞顶端连接，所述密封套底面面积与过滤板上表面面积相等，进水管输出端与限位框顶端左侧接触，所述工作箱左端下半区域上设置有调气管，并在调气管上设置有控制阀;还包括放置板，所述放置板倾斜设置工作箱内底壁右侧上，且放置板左端与工作箱内左侧壁下半区域连接，所述放置板前后两端分别与工作箱前侧壁下半区域和内后侧壁下半区域连接，所述旋转电机固定连接在放置板下侧面上。
本实用新型的一种水处理用药剂制备装置，所述限位框左端、右端、后端和前端分别与工作箱内左侧壁上半区域、内右侧壁上半区域、内后侧壁上半区域和箱门后端接触。
本实用新型的一种水处理用药剂制备装置，还包括伺服电机，所述伺服电机设置在工作箱右端下半区域上，伺服电机的左部输出端上设置有转动轴，并在转动轴上设置有搅拌棒，所述搅拌棒位于工作腔内，且搅拌棒位于出水管输入口正上方。
本实用新型的一种水处理用药剂制备装置，还包括固定架，所述固定架设置在工作箱右端下半区域上，且固定架顶端与伺服电机底端连接。
本实用新型的一种水处理用药剂制备装置，还包括拉手，所述限位框前端设置有凹槽，拉手设置在凹槽内部。
本实用新型的一种水处理用药剂制备装置，还包括支撑架，所述支撑架设置在工作箱左端上半区域上，且支撑架顶端与进水管底端右半区域连接。
本实用新型的一种水处理用药剂制备装置，还包括挡板，所述挡板倾斜设置在工作箱内左侧壁下半区域上，且挡板位于调气管输入口正右侧。
与现有技术相比本实用新型的有益效果为：可通过打开控制阀并控制伸缩电机带动活动杆上的活塞向下运动，使密封套外侧壁与限位框内侧壁接触，之后继续控制伸缩电机带动活动杆上的活塞向下运动，从而对位于过滤板上的反应溶液进行加压，以便加快反应溶液在过滤板上的过滤速度，提高工作效率;同时可通过打开箱门并将限位框连同过滤板从工作箱内拉出，从而方便后续对过滤板进行清洁;且通过使本应落在工作箱内底壁上的液体落到放置板上，并通过倾斜的放置板使液体滑落到出水管输入口处，从而减少留在工作箱内的成品，提高使用可靠性。
