申请日2018.04.23
公开(公告)日2019.01.08
IPC分类号B01D29/56; B01D29/03; B01D29/64
摘要
本实用新型涉及水处理的技术领域，特别是涉及一种水处理用污水过滤装置，其可增强过滤效果;同时提高污水的排出效果，增强使用性;且方便对网板进行清洁，提高使用可靠性;包括工作箱、底座、支架、网板、输入管和输出管，输出管上设置有控制阀;还包括过滤板、第一连接板和第一把手，第一连接板固定连接在过滤板左侧，第一把手固定安装在第一连接板左端;还包括第二连接板、第二把手、第一清洁件和第二清洁件，第二连接板右端外部区域与工作箱左端上半区域接触，第一清洁件和第二清洁件底端分别与过滤板和网板接触;还包括出料斗和放置盒，出料斗固定安装在输出口上，输出管设置在出料斗后端下侧，放置盒放置在底座顶端。
权利要求书

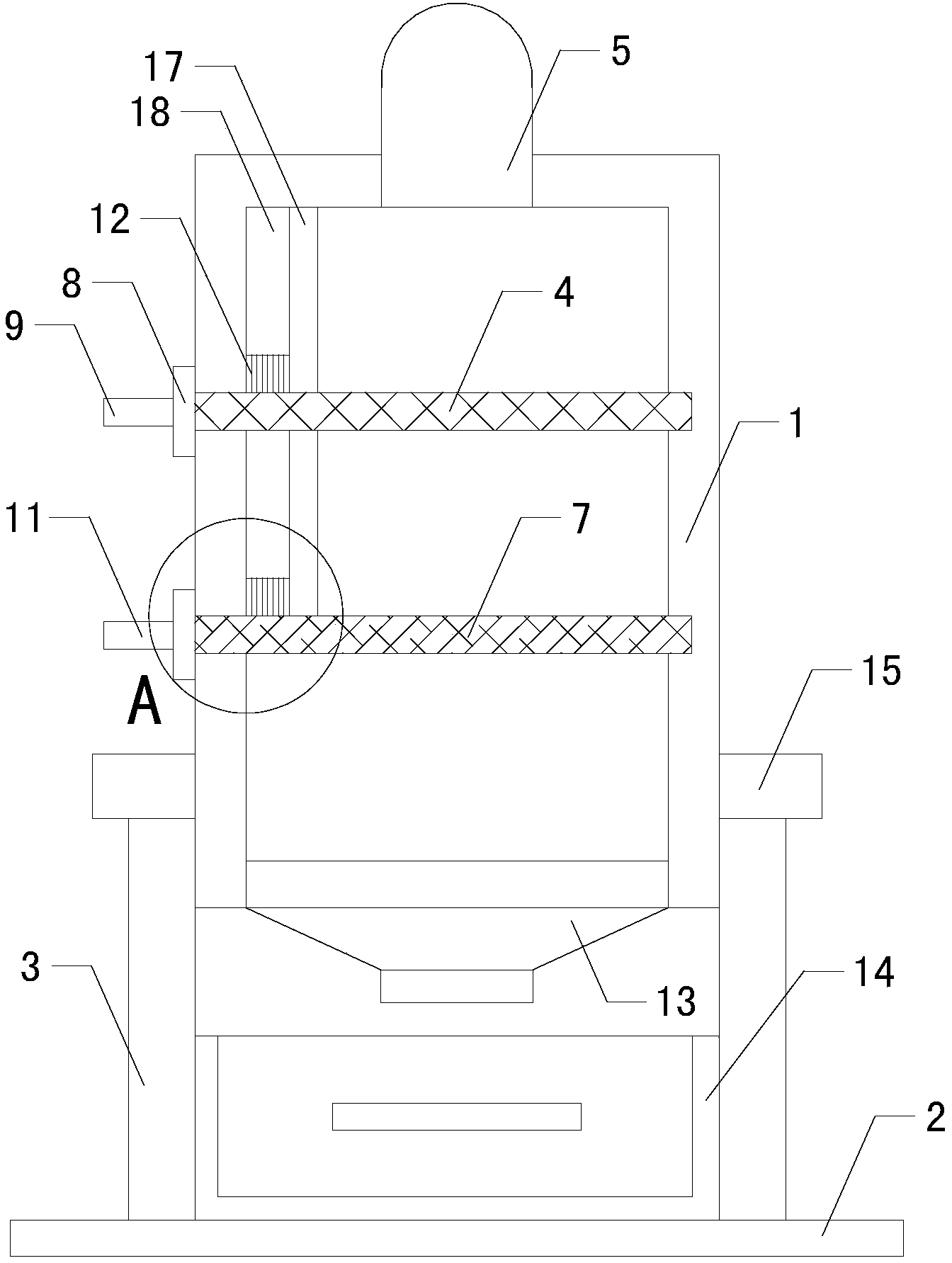

1.一种水处理用污水过滤装置，包括工作箱(1)、底座(2)、支架(3)、网板(4)、输入管(5)和输出管(6)，支架(3)设置在底座(2)上，工作箱(1)设置在支架(3)上，工作箱(1)内设置有工作腔，输入管(5)设置在工作箱(1)顶端，输出管(6)上设置有控制阀，网板(4)设置在工作腔内;其特征在于，还包括过滤板(7)、第一连接板(8)和第一把手(9)，所述工作箱(1)左端下半区域上设置有第一通口，工作箱(1)内前侧壁下半区域、内后侧壁下半区域和内右侧壁下半区域处分别设置有第一前固定槽、第一后固定槽和第一右固定槽，所述过滤板(7)右端穿过第一通口并插入至第一右固定槽内，过滤板(7)前后两端分别插入至第一前固定槽和第一后固定槽内，且过滤板(7)左端外侧壁与第一通口内侧壁紧密接触，所述第一连接板(8)固定连接在过滤板(7)左侧，且第一连接板(8)右端外部区域与工作箱(1)左端接触，所述第一把手(9)固定安装在第一连接板(8)左端;还包括第二连接板(10)、第二把手(11)、第一清洁件(12)和第二清洁件，所述工作箱(1)左端上半区域上设置有第二通口，工作箱(1)内前侧壁上半区域、内后侧壁上半区域和内右侧壁上半区域处分别设置有第二前固定槽、第二后固定槽和第二右固定槽，所述网板(4)右端穿过第二通口并插入至第二右固定槽内，网板(4)前后两端分别插入至第二前固定槽和第二后固定槽内，且网板(4)左端外侧壁与第二通口内侧壁紧密接触，所述第二连接板(10)固定连接在网板(4)左侧，且第二连接板(10)右端外部区域与工作箱(1)左端上半区域接触，所述第二把手(11)固定安装在第二连接板(10)左端，所述第一清洁件(12)和第二清洁件均设置在工作箱(1)内，且第一清洁件(12)和第二清洁件底端分别与过滤板(7)和网板(4)接触;还包括出料斗(13)和放置盒(14)，所述工作箱(1)底端设置有输出口，出料斗(13)固定安装在输出口上，出料斗(13)输出端上安装有挡盖，所述输出管(6)设置在出料斗(13)后端下侧，放置盒(14)放置在底座(2)顶端，且放置盒(14)顶端设置有放置槽。
2.如权利要求1所述的一种水处理用污水过滤装置，其特征在于，所述支架(3)包括固定框(15)和四组支柱(16)，所述固定框(15)套装在工作箱(1)上，且固定框(15)内侧壁与工作箱(1)下半区域外侧壁固定连接，所述四组支柱(16)分别设置在固定框(15)底端左前侧、左后侧、右前侧和右后侧上，且四组支柱(16)底端分别与底座(2)顶端左前区域、左后区域、右前区域和右后区域连接。
3.如权利要求2所述的一种水处理用污水过滤装置，其特征在于，所述第一清洁件(12)包括第一挡板(17)和第一刷板(18)，所述第一挡板(17)前后两端分别与工作箱(1)内前侧壁左半区域和内后侧壁左半区域连接，且第一挡板(17)顶端和底端分别与网板(4)底端左半区域和过滤板(7)顶端左半区域接触，所述第一刷板(18)前后两端分别与工作箱(1)内前侧壁左侧和内后侧壁左侧连接，且第一刷板(18)顶端与网板(4)底端左半区域接触，第一刷板(18)左右两端分别与工作箱(1)内左侧壁和第一挡板(17)左端上侧连接，所述第一刷板(18)底端设置有第一刷毛，且第一刷毛与过滤板(7)顶端左半区域接触。
4.如权利要求3所述的一种水处理用污水过滤装置，其特征在于，所述第二清洁件包括第二挡板(19)和第二刷板，所述第二挡板(19)前后两端分别与工作箱(1)内前侧壁左上区域和内后侧壁左上区域连接，且第二挡板(19)顶端和底端分别与工作箱(1)内顶壁左半区域和网板(4)顶端左半区域接触，所述第二刷板前后两端分别与工作箱(1)内前侧壁左上侧和内后侧壁左上侧连接，且第二刷板顶端与工作箱(1)内顶壁左侧接触，第二刷板左右两端分别与工作箱(1)内左侧壁上端和第二挡板(19)左端上侧连接，所述第二刷板底端设置有第二刷毛(20)，且第二刷毛(20)与网板(4)顶端左半区域接触。
5.如权利要求4所述的一种水处理用污水过滤装置，其特征在于，还包括三组透明挡板(21)，所述工作箱(1)前端上半区域、中部和下半区域上均设置有安装口，三组透明挡板(21)分别设置在三组安装口上。
6.如权利要求5所述的一种水处理用污水过滤装置，其特征在于，还包括两组拉手(22)，所述两组拉手(22)分别设置在放置盒(14)前后两端上。
说明书
一种水处理用污水过滤装置
技术领域
本实用新型涉及水处理的技术领域，特别是涉及一种水处理用污水过滤装置。
背景技术
众所周知，水处理用污水过滤装置是一种用于污水处理过程中，对污水进行过滤处理，以便后续对其进行净化的辅助装置，其在环保领域中得到广泛的使用;现有的水处理用污水过滤装置包括工作箱、底座、支架、网板、输入管和输出管，支架设置在底座上，工作箱设置在支架上，工作箱内设置有工作腔，输入管设置在工作箱顶端，输出管设置在工作箱后端下侧，输出管上设置有控制阀，网板设置在工作腔内;现有的水处理用污水过滤装置使用时只需将污水通过输入管输入到工作箱内，之后通过网板对污水中的垃圾进行过滤，最后通过输出管将过滤后的污水输出即可;现有的水处理用污水过滤装置使用中发现网板只能对污水中的垃圾进行过滤，过滤效果有限;并且过滤后的污水会有部分依旧留在工作箱内底壁上，排出效果有限，从而导致其使用性有限;且不方便对网板进行清洁，从而导致其使用可靠性较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种可增强过滤效果;同时提高污水的排出效果，增强使用性;且方便对网板进行清洁，提高使用可靠性的水处理用污水过滤装置。
本实用新型的一种水处理用污水过滤装置，包括工作箱、底座、支架、网板、输入管和输出管，支架设置在底座上，工作箱设置在支架上，工作箱内设置有工作腔，输入管设置在工作箱顶端，输出管上设置有控制阀，网板设置在工作腔内;还包括过滤板、第一连接板和第一把手，所述工作箱左端下半区域上设置有第一通口，工作箱内前侧壁下半区域、内后侧壁下半区域和内右侧壁下半区域处分别设置有第一前固定槽、第一后固定槽和第一右固定槽，所述过滤板右端穿过第一通口并插入至第一右固定槽内，过滤板前后两端分别插入至第一前固定槽和第一后固定槽内，且过滤板左端外侧壁与第一通口内侧壁紧密接触，所述第一连接板固定连接在过滤板左侧，且第一连接板右端外部区域与工作箱左端接触，所述第一把手固定安装在第一连接板左端;还包括第二连接板、第二把手、第一清洁件和第二清洁件，所述工作箱左端上半区域上设置有第二通口，工作箱内前侧壁上半区域、内后侧壁上半区域和内右侧壁上半区域处分别设置有第二前固定槽、第二后固定槽和第二右固定槽，所述网板右端穿过第二通口并插入至第二右固定槽内，网板前后两端分别插入至第二前固定槽和第二后固定槽内，且网板左端外侧壁与第二通口内侧壁紧密接触，所述第二连接板固定连接在网板左侧，且第二连接板右端外部区域与工作箱左端上半区域接触，所述第二把手固定安装在第二连接板左端，所述第一清洁件和第二清洁件均设置在工作箱内，且第一清洁件和第二清洁件底端分别与过滤板和网板接触;还包括出料斗和放置盒，所述工作箱底端设置有输出口，出料斗固定安装在输出口上，出料斗输出端上安装有挡盖，所述输出管设置在出料斗后端下侧，放置盒放置在底座顶端，且放置盒顶端设置有放置槽。
本实用新型的一种水处理用污水过滤装置，所述支架包括固定框和四组支柱，所述固定框套装在工作箱上，且固定框内侧壁与工作箱下半区域外侧壁固定连接，所述四组支柱分别设置在固定框底端左前侧、左后侧、右前侧和右后侧上，且四组支柱底端分别与底座顶端左前区域、左后区域、右前区域和右后区域连接。
本实用新型的一种水处理用污水过滤装置，所述第一清洁件包括第一挡板和第一刷板，所述第一挡板前后两端分别与工作箱内前侧壁左半区域和内后侧壁左半区域连接，且第一挡板顶端和底端分别与网板底端左半区域和过滤板顶端左半区域接触，所述第一刷板前后两端分别与工作箱内前侧壁左侧和内后侧壁左侧连接，且第一刷板顶端与网板底端左半区域接触，第一刷板左右两端分别与工作箱内左侧壁和第一挡板左端上侧连接，所述第一刷板底端设置有第一刷毛，且第一刷毛与过滤板顶端左半区域接触。
本实用新型的一种水处理用污水过滤装置，所述第二清洁件包括第二挡板和第二刷板，所述第二挡板前后两端分别与工作箱内前侧壁左上区域和内后侧壁左上区域连接，且第二挡板顶端和底端分别与工作箱内顶壁左半区域和网板顶端左半区域接触，所述第二刷板前后两端分别与工作箱内前侧壁左上侧和内后侧壁左上侧连接，且第二刷板顶端与工作箱内顶壁左侧接触，第二刷板左右两端分别与工作箱内左侧壁上端和第二挡板左端上侧连接，所述第二刷板底端设置有第二刷毛，且第二刷毛与网板顶端左半区域接触。
本实用新型的一种水处理用污水过滤装置，还包括三组透明挡板，所述工作箱前端上半区域、中部和下半区域上均设置有安装口，三组透明挡板分别设置在三组安装口上。
本实用新型的一种水处理用污水过滤装置，还包括两组拉手，所述两组拉手分别设置在放置盒前后两端上。
与现有技术相比本实用新型的有益效果为：可通过过滤板对污水进行二次过滤，从而增强过滤效果;同时可使污水落入出料斗输出端处，并通过出料斗上的输出管排出，从而提高污水的排出效果，增强使用性;且可通过握住第二把手并将第二连接板连同网板从工作箱内拉出，从而方便对网板进行清洁，提高使用可靠性。
