申请日2018.04.23
公开(公告)日2019.01.08
IPC分类号C02F1/02
摘要
本实用新型涉及水处理的技术领域，特别是涉及一种水处理用加热消毒装置，其可对排出的蒸汽进行处理，节省资源;同时可使水在工作箱内均匀受热，增强使用性;且方便对工作箱内部加热情况进行查看，提高使用可靠性;包括底座、支架、工作箱、进水管、出水管和加热器，出水管设置在工作箱右端下侧，并在出水管上设置有控制阀，工作箱顶端右侧设置有排气管;还包括连通管、第一丝扣、第二丝扣、冷却管和输出管，第一丝扣设置在排气管输出端上，输出管设置在出水管上，冷却管缠绕在连通管外侧壁上;还包括电动机和限位块，电动机的顶部输出端上设置有传动轴，传动轴上设置有多组搅拌叶;还包括透明挡板和辅助件，辅助件设置在透明挡板上。
权利要求书

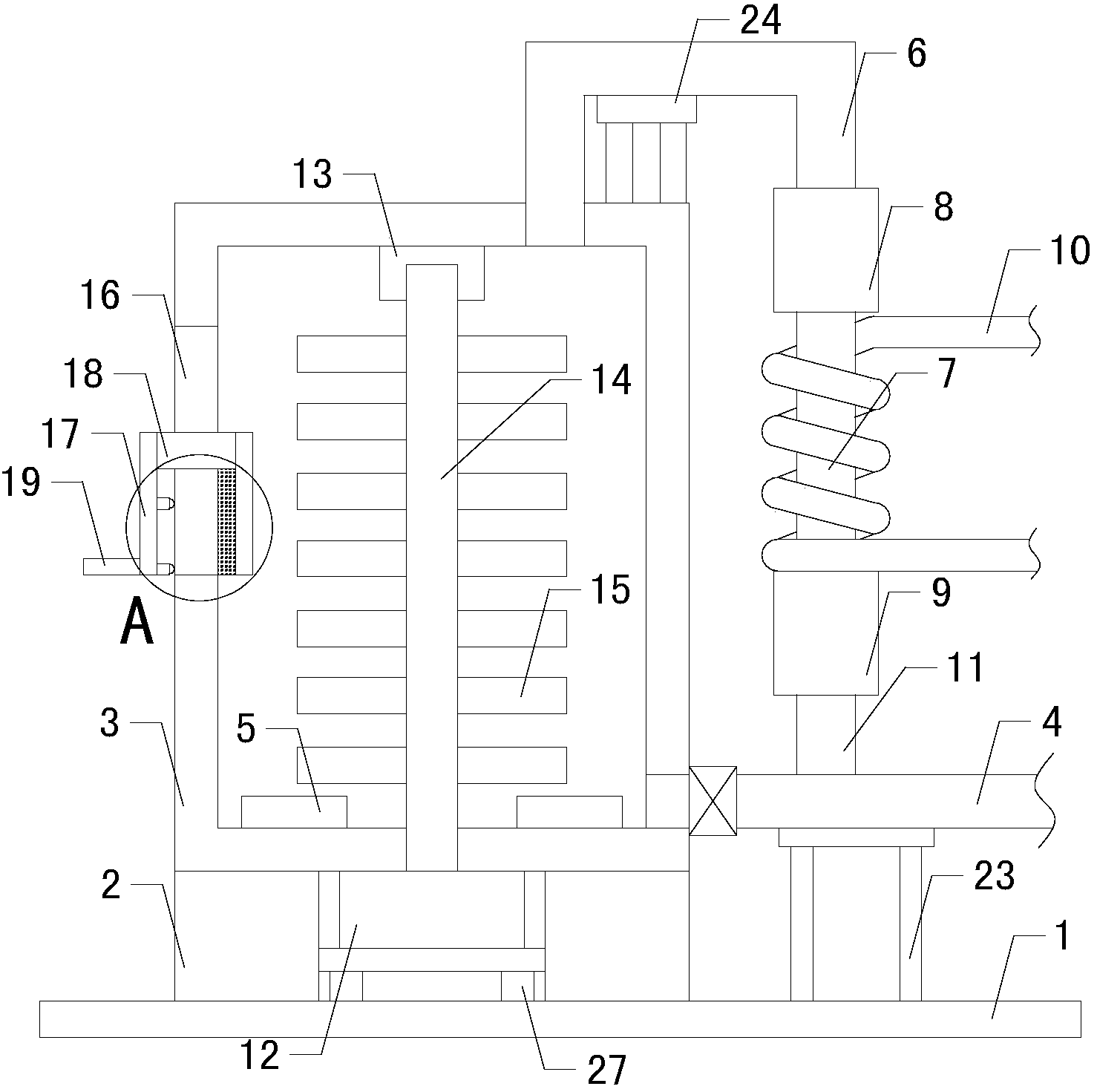

1.一种水处理用加热消毒装置，包括底座(1)、支架(2)、工作箱(3)、进水管、出水管(4)和加热器(5)，支架(2)设置在底座(1)顶端，工作箱(3)设置在支架(2)上，工作箱(3)内设置有工作腔，加热器(5)设置有四组，且四组加热器(5)分别设置在工作箱(3)内底壁左前区域、左后区域、右前区域和右后区域上，进水管设置在工作箱(3)后端上侧，出水管(4)设置在工作箱(3)右端下侧，并在出水管(4)上设置有控制阀，工作箱(3)顶端右侧设置有排气管(6);其特征在于，还包括连通管(7)、第一丝扣(8)、第二丝扣(9)、冷却管(10)和输出管(11)，所述第一丝扣(8)设置在排气管(6)输出端上，连通管(7)设置在第一丝扣(8)输出端上，所述第二丝扣(9)设置在连通管(7)输出端上，输出管(11)设置在出水管(4)上，且输出管(11)与出水管(4)相通，输出管(11)输入端与第二丝扣(9)输出端连接，所述冷却管(10)缠绕在连通管(7)外侧壁上;还包括电动机(12)和限位块(13)，所述电动机(12)设置在工作箱(3)底端，电动机(12)的顶部输出端上设置有传动轴(14)，传动轴(14)上设置有多组搅拌叶(15)，且多组搅拌叶(15)均位于工作腔内，所述限位块(13)设置在工作箱(3)内顶壁上，限位块(13)底端设置有插槽，且传动轴(14)顶端插入至插槽内部;还包括透明挡板(16)和辅助件(17)，所述工作箱(3)左端上半区域上设置有安装口，透明挡板(16)设置在安装口上，所述辅助件(17)设置在透明挡板(16)上。
2.如权利要求1所述的一种水处理用加热消毒装置，其特征在于，所述辅助件(17)包括连接轴(18)、把手(19)、连接杆(20)和连接板(21)，所述连接杆(20)和连接板(21)分别位于透明挡板(16)左右两侧，连接轴(18)设置在连接杆(20)右端上侧，且连接轴(18)右端穿过透明挡板(16)并与连接板(21)左端上侧连接，所述连接板(21)左侧面上设置有海绵块(22)，且海绵块(22)左端与透明挡板(16)右端下半区域接触，所述把手(19)设置在连接杆(20)左端下侧。
3.如权利要求2所述的一种水处理用加热消毒装置，其特征在于，所述传动轴(14)顶端外侧壁与插槽内侧壁接触。
4.如权利要求3所述的一种水处理用加热消毒装置，其特征在于，所述排气管(6)输出端和连通管(7)输入端外侧壁上均设置有与第一丝扣(8)内螺纹结构相匹配的外螺纹结构，且排气管(6)输出端和连通管(7)输入端分别插入并螺装在第一丝扣(8)内，所述连通管(7)输出端和输出管(11)输入端外侧壁上均设置有与第二丝扣(9)内螺纹结构相匹配的外螺纹结构，且连通管(7)输出端和输出管(11)输入端分别插入并螺装在第二丝扣(9)内。
5.如权利要求4所述的一种水处理用加热消毒装置，其特征在于，还包括固定架(23)，所述固定架(23)设置在底座(1)顶端右半区域上，且固定架(23)顶端与出水管(4)底端连接。
6.如权利要求5所述的一种水处理用加热消毒装置，其特征在于，还包括支撑架(24)，所述固定架(23)设置在工作箱(3)顶端右侧，且支撑架(24)顶端与排气管(6)底端连接。
7.如权利要求6所述的一种水处理用加热消毒装置，其特征在于，还包括两组连接块(25)和两组半圆形滑块(26)，所述两组连接块(25)分别设置在连接杆(20)右端中部和下端，两组半圆形滑块(26)分别设置在两组连接块(25)右端，且两组半圆形滑块(26)右端均与透明挡板(16)左侧面接触。
8.如权利要求7所述的一种水处理用加热消毒装置，其特征在于，还包括安装架(27)，所述安装架(27)设置在底座(1)顶端左半区域上，且安装架(27)顶端与电动机(12)底端连接。
说明书
一种水处理用加热消毒装置
技术领域
本实用新型涉及水处理的技术领域，特别是涉及一种水处理用加热消毒装置。
背景技术
众所周知，水处理用加热消毒装置是一种用于水处理过程中，对水进行加热消毒处理的辅助装置，其在水处理领域中得到广泛的使用;现有的水处理用加热消毒装置包括底座、支架、工作箱、进水管、出水管和加热器，支架设置在底座顶端，工作箱设置在支架上，工作箱内设置有工作腔，加热器设置有四组，且四组加热器分别设置在工作箱内底壁左前区域、左后区域、右前区域和右后区域上，进水管设置在工作箱后端上侧，出水管设置在工作箱右端下侧，并在出水管上设置有控制阀，工作箱顶端右侧设置有排气管;现有的水处理用净化装置使用时只需将水通过进水管输入到工作箱内，之后通过加热器对工作箱内的水进行加热，使之沸腾，最后通过出水管排出即可;现有的水处理用加热消毒装置使用中发现水在沸腾后其产生的蒸汽会通过排气管排出，而蒸汽中也含有水分，从而导致资源的浪费;并且加热器位于工作箱内底壁上，从而导致位于工作腔下侧的水加热速度大于位于工作腔上侧的水的加热速度，从而导致其加热不均，使用性有限;且不方便对工作箱内部加热情况进行查看，使用可靠性有限。
实用新型内容
为解决上述技术问题，本实用新型提供一种可对排出的蒸汽进行处理，节省资源;同时可使水在工作箱内均匀受热，增强使用性;且方便对工作箱内部加热情况进行查看，提高使用可靠性的水处理用加热消毒装置。
本实用新型的一种水处理用加热消毒装置，包括底座、支架、工作箱、进水管、出水管和加热器，支架设置在底座顶端，工作箱设置在支架上，工作箱内设置有工作腔，加热器设置有四组，且四组加热器分别设置在工作箱内底壁左前区域、左后区域、右前区域和右后区域上，进水管设置在工作箱后端上侧，出水管设置在工作箱右端下侧，并在出水管上设置有控制阀，工作箱顶端右侧设置有排气管;还包括连通管、第一丝扣、第二丝扣、冷却管和输出管，所述第一丝扣设置在排气管输出端上，连通管设置在第一丝扣输出端上，所述第二丝扣设置在连通管输出端上，输出管设置在出水管上，且输出管与出水管相通，输出管输入端与第二丝扣输出端连接，所述冷却管缠绕在连通管外侧壁上;还包括电动机和限位块，所述电动机设置在工作箱底端，电动机的顶部输出端上设置有传动轴，传动轴上设置有多组搅拌叶，且多组搅拌叶均位于工作腔内，所述限位块设置在工作箱内顶壁上，限位块底端设置有插槽，且传动轴顶端插入至插槽内部;还包括透明挡板和辅助件，所述工作箱左端上半区域上设置有安装口，透明挡板设置在安装口上，所述辅助件设置在透明挡板上。
本实用新型的一种水处理用加热消毒装置，所述辅助件包括连接轴、把手、连接杆和连接板，所述连接杆和连接板分别位于透明挡板左右两侧，连接轴设置在连接杆右端上侧，且连接轴右端穿过透明挡板并与连接板左端上侧连接，所述连接板左侧面上设置有海绵块，且海绵块左端与透明挡板右端下半区域接触，所述把手设置在连接杆左端下侧。
本实用新型的一种水处理用加热消毒装置，所述传动轴顶端外侧壁与插槽内侧壁接触。
本实用新型的一种水处理用加热消毒装置，所述排气管输出端和连通管输入端外侧壁上均设置有与第一丝扣内螺纹结构相匹配的外螺纹结构，且排气管输出端和连通管输入端分别插入并螺装在第一丝扣内，所述连通管输出端和输出管输入端外侧壁上均设置有与第二丝扣内螺纹结构相匹配的外螺纹结构，且连通管输出端和输出管输入端分别插入并螺装在第二丝扣内。
本实用新型的一种水处理用加热消毒装置，还包括固定架，所述固定架设置在底座顶端右半区域上，且固定架顶端与出水管底端连接。
本实用新型的一种水处理用加热消毒装置，还包括支撑架，所述固定架设置在工作箱顶端右侧，且支撑架顶端与排气管底端连接。
本实用新型的一种水处理用加热消毒装置，还包括两组连接块和两组半圆形滑块，所述两组连接块分别设置在连接杆右端中部和下端，两组半圆形滑块分别设置在两组连接块右端，且两组半圆形滑块右端均与透明挡板左侧面接触。
本实用新型的一种水处理用加热消毒装置，还包括安装架，所述安装架设置在底座顶端左半区域上，且安装架顶端与电动机底端连接。
与现有技术相比本实用新型的有益效果为：可通过向冷却管内输入冷却液，以便对连通管进行冷却，排气管输出的蒸汽在通过冰冷的连通管时会液化为液体，而液体会通过输出管落入出水管内排出，从而节省资源;同时可通过电动机带动传动轴上的搅拌叶进行转动，对工作箱内的水进行搅拌，从而使水在工作箱内均匀受热，增强使用性;且可通过透明挡板对工作箱内部加热情况进行查看，并通过辅助件对透明挡板上的蒸汽进行清理，提高使用可靠性。
