申请日2019.03.04
公开(公告)日2019.05.10
IPC分类号G05B19/05; C02F1/00
摘要
本申请公开的用于污水处理的远程实时控制与监控系统，与现有技术相比，包括：用于监测污水处理装置运行状况的执行控制器;用于回传污水处理装置现场信息的信息采集传输装置;用于与执行控制器、信息采集传输装置连接的控制中心。本申请提供的用于污水处理的远程实时控制与监控系统，相较于现有技术而言，其能够判断污水处理装置是否在正常运行，并且能够及时有效地监测污水处理装置的运行状态，显著地节约了人力物力以及经营成本。
权利要求书
1.一种用于污水处理的远程实时控制与监控系统，其特征在于，包括：用于监测污水处理装置运行状况的执行控制器;用于回传污水处理装置现场信息的信息采集传输装置;与所述执行控制器、所述信息采集传输装置连接的控制中心。
2.根据权利要求1所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述执行控制器具体为PLC控制器。
3.根据权利要求2所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述信息采集传输装置包括：高清摄像装置;与所述高清摄像装置、所述控制中心相连的数据传输单元。
4.根据权利要求3所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述控制中心与执行控制器、信息采集传输装置连接具体为：所述控制中心通过互联网云端服务器与所述执行控制器连接;所述控制中心通过互联网云端服务器与所述信息采集传输装置连接。
5.根据权利要求4所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述执行控制器上安装有服务器端程序;所述执行控制器通过服务器端程序的指令控制污水处理装置;所述执行控制器通过服务器端程序向所述控制中心反馈故障信息。
6.根据权利要求5所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述控制中心安装有客户端程序;所述控制中心通过客户端程序识别所述执行控制器反馈的故障信息;所述控制中心通过客户端程序的指令监测控制所述高清摄像装置回传现场图像信息。
7.根据权利要求1至6中任意一项所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述执行控制器包括：控制器主体;设于所述控制器主体上的执行端口和监测端口。
8.根据权利要求7所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述执行端口包括：用于污水控制装置转换工作状态的转换开关控制端口;用于控制污水装置急停的急停按钮控制端口;用于控制风机转动的风机控制端口;用于控制提升泵转动的提升泵控制端口;用于控制回流泵转动的回流泵控制端口;用于控制排泥泵转动的排泥泵控制端口;用于安全控制强电装置的电磁阀控制端口。
9.根据权利要求8所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述监测端口包括：用于控制水池液位的控制液位监测端口;用于监测是否达到超高液位的超高液位监测端口;用于监测排泥泵是否处于低液位的排泥泵低液位监测端口;用于监测风机是否过载的风机过载监测端口;用于监测提升泵是否过载的提升泵过载监测端口;用于监测回流泵是否过载的回流泵过载监测端口;用于监测排泥泵是否过载的排泥泵过载监测端口。
10.根据权利要求9所述的用于污水处理的远程实时控制与监控系统，其特征在于，所述执行控制器还包括：用于控制警报器产生报警提示音的警报器控制端口。
说明书
一种用于污水处理的远程实时控制与监控系统
技术领域
本申请涉及污水处理技术领域，更具体地说，尤其涉及一种用于污水处理的远程实时控制与监控系统。
背景技术
我国作为工业大国，对水资源的要求特别大，然而在工业快速发展的今天，水资源受到了非常严重的污染。现有的污水处理系统中，一般污水处理系统只是通过主机对加药装置进行简单的控制，缺乏对出水水质的反馈处理以及污水处理系统出现问题的控制。
目前，在现有技术中，为了防止系统跟出水水质问题，一般采用人工的方式定期进行维护和检测，然而，这种方式不能够做到随时处理机器的故障和机器是否运行，容易造成误工，也无法随时反应出水的情况。
因此，如何提供一种用于污水处理的远程实时控制与监控系统，其能够监测机器的稳定情况和出水水质，当出现故障时又可以及时实行调试，极大节约劳动力及经营成本，已经成为本领域技术人员亟待解决的技术问题。
发明内容
为解决上述技术问题，本申请提供一种用于污水处理的远程实时控制与监控系统，其能够监测机器的稳定情况和出水水质，当出现故障时又可以及时实行调试，极大长度节约劳动力及经营成本。
本申请提供的技术方案如下：
本申请提供一种用于污水处理的远程实时控制与监控系统，包括：用于监测污水处理装置运行状况的执行控制器;用于回传污水处理装置现场信息的信息采集传输装置;用于与执行控制器和信息采集传输装置连接的控制中心。
进一步地，在本发明一种优选的方式中，所述执行控制器具体为PLC控制器。
进一步地，在本发明一种优选的方式中，所述信息采集传输装置包括：高清摄像装置;与所述高清摄像装置、所述控制中心相连的数据传输单元。

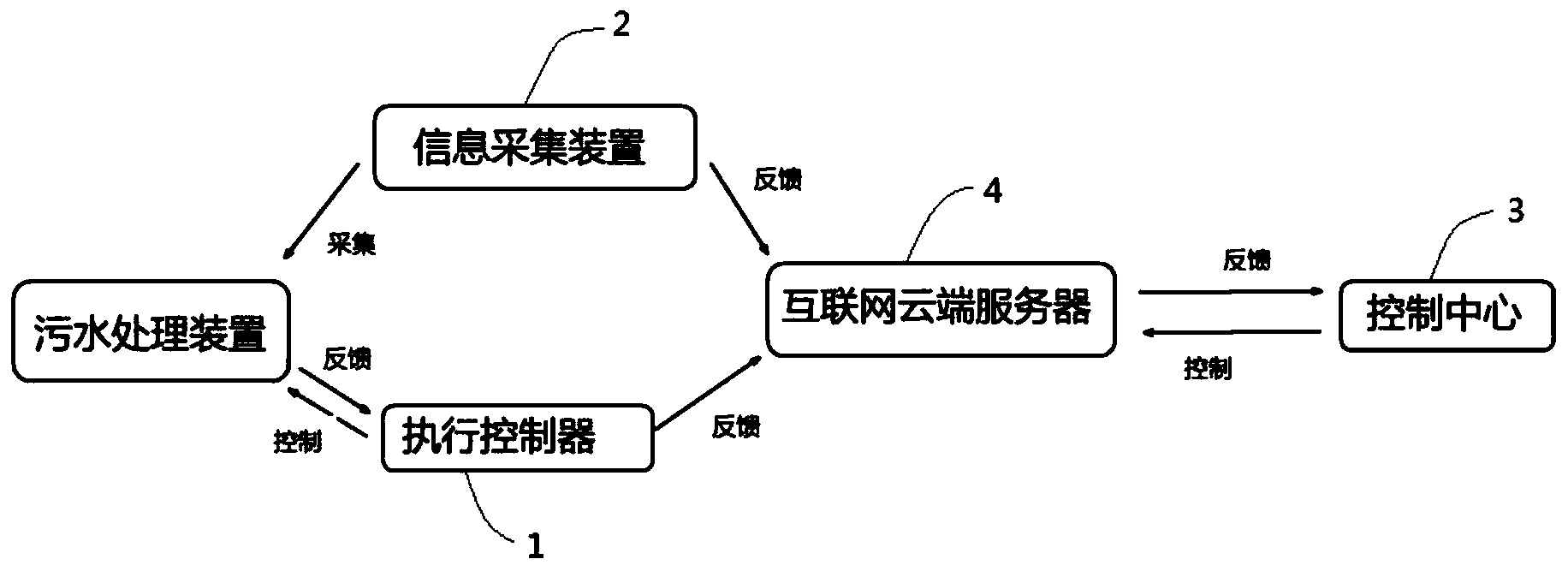

进一步地，在本发明一种优选的方式中，所述控制中心与执行控制器、信息采集传输装置连接具体为：所述控制中心通过互联网云端服务器与所述执行控制器连接;所述控制中心通过互联网云端服务器与所述信息采集传输装置连接。
进一步地，在本发明一种优选的方式中，所述执行控制器上安装有服务器端程序;所述执行控制器通过服务器端程序的指令控制污水处理装置;所述执行控制器通过服务器端程序向所述控制中心反馈故障信息。
进一步地，在本发明一种优选的方式中，所述控制中心安装有客户端程序;所述控制中心通过客户端程序识别所述执行控制器反馈的故障信息;所述控制中心通过客户端程序的指令控制摄像头回传现场图像信息。
进一步地，在本发明一种优选的方式中，所述执行控制器包括：控制器主体;设于所述控制器主体上的执行端口和监测端口。
进一步地，在本发明一种优选的方式中，所述执行端口包括：用于控制装置转换工作状态的转换开关控制端口;用于控制装置急停的急停按钮控制端口、用于控制风机转动的风机控制端口;用于控制提升泵转动的提升泵控制端口、用于控制回流泵转动的回流泵控制端口;用于控制排泥泵转动的排泥泵控制端口;用于安全控制强电装置的电磁阀控制端口。
进一步地，在本发明一种优选的方式中，所述监测端口包括：用于控制水池液位的控制液位监测端口;用于监测是否达到超高液位的超高液位监测端口;用于监测排泥泵是否处于低液位的排泥泵低液位监测端口;用于监测风机是否过载的风机过载监测端口;用于监测提升泵是否过载的提升泵过载监测端口;用于监测回流泵是否过载的回流泵过载监测端口;用于监测排泥泵是否过载的排泥泵过载监测端口。
进一步地，在本发明一种优选的方式中，执行控制器还具有：用于控制警报器发出报警提示音的警报器控制端口。
本发明提供的一种用于污水处理的远程实时控制与监控系统，与现有技术相比，包括：用于监测污水处理装置运行状况的执行控制器;用于回传污水处理装置现场信息的信息采集传输装置;用于与执行控制器和信息采集传输装置连接的控制中心。本申请涉及的用于污水处理的远程实时控制与监控系统，相较于现有技术而言，污水处理装置与执行控制器、信息采集传输装置连接。当污水处理装置出现错误时，执行控制器监测到错误数据产生，执行控制器再反馈到控制中心提示污水处理装置出现故障，控制中心通过信息采集传输装置对污水处理装置和其周围的环境进行系统监测，判断污水处理装置是否在正常运行，相较于现有技术而言，能够及时有效地监测污水处理装置的运行状态，节约劳动力及经营成本。
