申请日2018.04.23
公开(公告)日2019.01.18
IPC分类号B01D29/05; B01D29/72
摘要
本实用新型涉及环保设备技术领域，尤其涉及一种皮革污水处理分流分级处理设备。本实用新型要解决的技术问题是清洗过滤网不方便。为了解决上述技术问题，本实用新型提供了一种皮革污水处理分流分级处理设备，包括过滤池、沉淀池、消毒箱，所述过滤池左侧的进水口处固定连接有进水管，所述过滤池底部的出水口处固定连接排污管，且排污管的底部固定连接有出水阀，所述过滤池右侧的出水口处固定连接有第一出水管。该皮革污水处理分流分级处理设备，由于对过滤框架进行改进，通过转动把手、转杆、螺纹杆、螺纹套、套管、横板，弹簧、圆块短杆和插销等装置，能够达到清洗过滤网过程中不用拆卸，就能让过滤网清洗干净的效果。
权利要求书

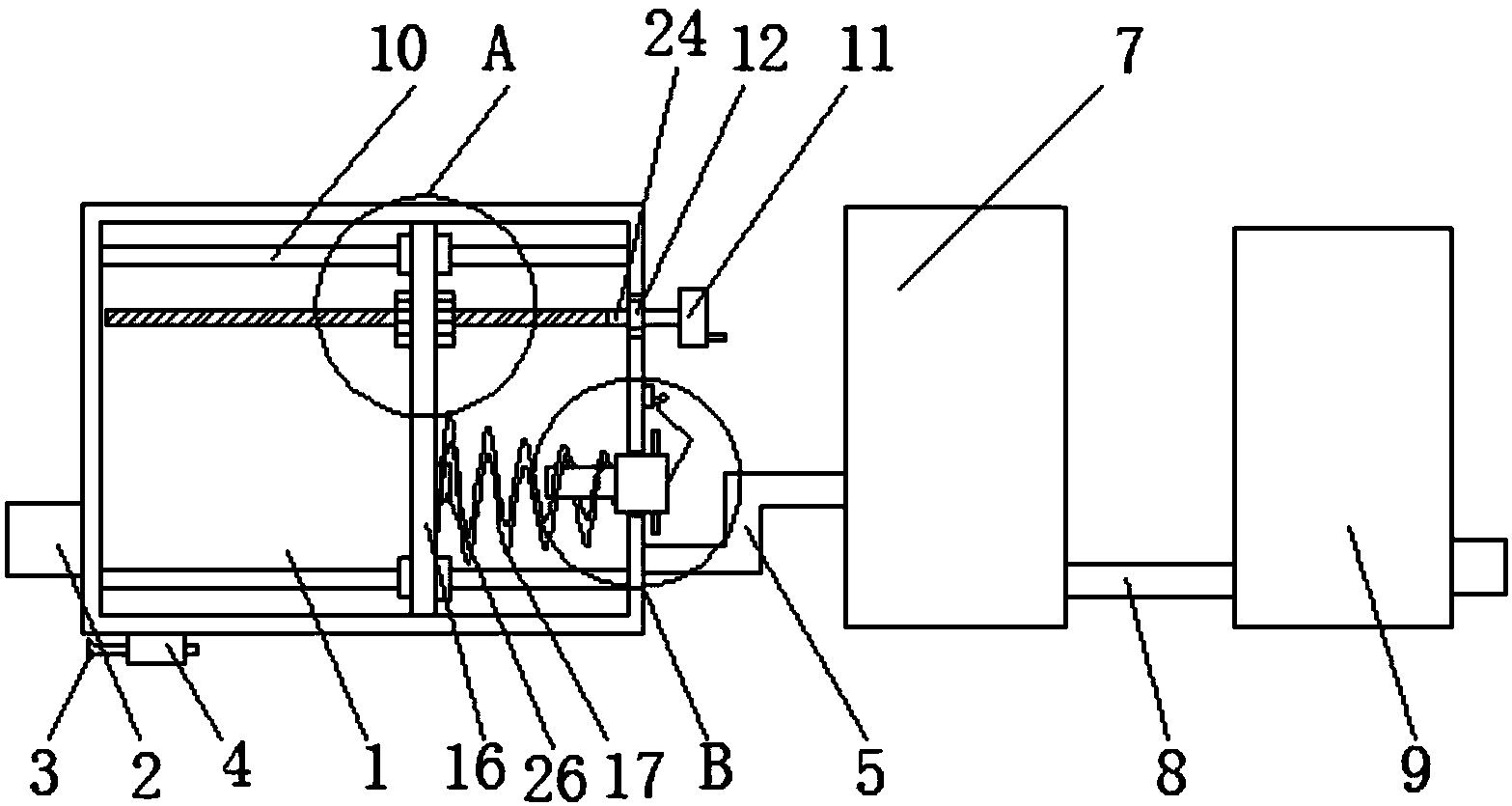

1.一种皮革污水处理分流分级处理设备，包括过滤池(1)、沉淀池(7)和消毒箱(9)，其特征在于：所述过滤池(1)左侧的进水口处固定连接有进水管(2)，所述过滤池(1)底部的出水口处固定连接排污管(4)，且排污管(4)的底部固定连接有出水阀(3)，所述过滤池(1)右侧的出水口处固定连接有第一出水管(5)，所述第一出水管(5)远离过滤池(1)的一端与沉淀池(7)左侧的进水口处固定连接，所述沉淀池(7)右侧的出水口处固定连接有第二出水管(8)，所述第二出水管(8)远离沉淀池(7)的一端固定连接在消毒箱(9)的进水口处，所述消毒箱(9)右侧的下方开设有出水口;
所述过滤池(1)的内部竖直方向设置有过滤框架(16)，所述过滤框架(16)的外壁与过滤池(1)的内壁相贴合，所述过滤框架(16)内腔的上下两端均开设有固定孔(15)，两个所述固定孔(15)的内部固定连接套管(6)，两个所述套管(6)的内部均套接有横板(10)，两个所述横板(10)的两端分别固定连接在过滤池(1)内壁的两侧，所述过滤框架(16)的内腔固定连接有螺纹套(14)，所述螺纹套(14)的内部螺纹套接有螺纹杆(13)，所述过滤池(1)右侧的内腔固定连接有轴承(12)，所述轴承(12)的轴心处固定连接有转杆(24)，所述转杆(24)的一端与螺纹杆(13)的一端固定连接，所述过滤框架(16) 右侧的中部固定连接有自然弹簧(17)，所述自然弹簧(17)远离过滤框架的(1)的一端固定连接有圆块(18)，所述圆块(18)远离自然弹簧(17)的一端贯穿过滤池(1)右侧开设的孔洞(19)并延伸至过滤池(1)的外部，所述圆块(18)靠近自然弹簧的一端固定连接有短杆(25)，所述过滤框架(16)的活动孔处固定连接有过滤网(23)。
2.根据权利要求1所述的一种皮革污水处理分流分级处理设备，其特征在于：所述圆块(18)的内部插接有插销(22)，且插销(22)位于过滤池(1)的外部。
3.根据权利要求2所述的一种皮革污水处理分流分级处理设备，其特征在于：所述圆块(18)的大小与孔洞(19)的大小相适配，所述插销(22)的长度大于孔洞(19)的直径。
4.根据权利要求1所述的一种皮革污水处理分流分级处理设备，其特征在于：所述转杆(24)远离螺纹杆(13)的一端固定连接有转动把手，且转动把手(11)直径的三分之一为螺纹杆(13)的直径。
5.根据权利要求1所述的一种皮革污水处理分流分级处理设备，其特征在于：所述圆块(18)远离自然弹簧(17)的一端固定连接有弹力绳(20)，所述过滤池(1)的右侧固定连接有挂钩(21)，所述弹力绳(20)远离圆块(18)的一端固定连接在挂钩(21)上。
说明书
一种皮革污水处理分流分级处理设备
技术领域
本实用新型涉及环保设备技术领域，具体为一种皮革污水处理分流分级处理设备。
背景技术
皮革回收生产会产生很多污水，这些污水中的化学成分非常复杂，处理难度很高，为了能够更好的处理皮革加工产生的污水，通常都是对皮革污水进行分级处理，通过过滤网将大的固体与废水分离，在经过沉淀和消毒池进一步出去皮革污水中的杂志，过滤网长时间的工作后会导致过滤网堵塞，会影响过滤的工作效率，所以需要经常进行清洗，但是现在清洗过滤网都是将过滤网拆卸下来进行清洗，清洗完成后在进行安装，步骤比较繁琐，清洗不方便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种皮革污水处理分流分级处理设备，解决了清洗过滤网不方便的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种皮革污水处理分流分级处理设备，包括过滤池、沉淀池和消毒箱，所述过滤池左侧的进水口处固定连接有进水管，所述过滤池底部的出水口处固定连接排污管，且排污管的底部固定连接有出水阀，所述过滤池右侧的出水口处固定连接有第一出水管，所述第一出水管远离过滤池的一端与沉淀池左侧的进水口处固定连接，所述沉淀池右侧的出水口处固定连接有第二出水管，所述第二出水管远离沉淀池的一端固定连接在消毒箱的进水口处，所述消毒箱右侧的下方开设有出水口;
所述过滤池的内部竖直方向设置有过滤框架，所述过滤框架的外壁与过滤池的内壁相贴合，所述过滤框架内腔的上下两端均开设有固定孔，两个所述固定孔的内部固定连接套管，两个所述套管的内部均套接有横板，两个所述横板的两端分别固定连接在过滤池内壁的两侧，所述过滤框架的内腔固定连接有螺纹套，所述螺纹套的内部螺纹套接有螺纹杆，所述过滤池右侧的内腔固定连接有轴承，所述轴承的轴心处固定连接有转杆，所述转杆的一端与螺纹杆的一端固定连接，所述过滤框架右侧的中部固定连接有自然弹簧，所述自然弹簧远离过滤框架的一端固定连接有圆块，所述圆块远离自然弹簧的一端贯穿过滤池右侧开设的孔洞并延伸至过滤池的外部，所述圆块靠近自然弹簧的一端固定连接有短杆，所述过滤框架的活动孔处固定连接有过滤网。
优选的，所述圆块的内部插接有插销，且插销位于过滤池的外部。
优选的，所述圆块的大小与孔洞的大小相适配，所述插销的长度大于孔洞的直径。
优选的，所述转杆远离螺纹杆的一端固定连接有转动把手，且转动把手直径的三分之一为螺纹杆的直径。
优选的，所述圆块远离自然弹簧的一端固定连接有弹力绳，所述过滤池的右侧固定连接有挂钩，所述弹力绳远离圆块的一端固定连接在挂钩上。
优选的，所述过滤框架的右侧固定连接有橡胶垫，且橡胶垫的右侧与短杆的左侧位于同一水平线上。
(三)有益效果
本实用新型提供了一种皮革污水处理分流分级处理设备。具备以下有益效果：
(1)、该皮革污水处理分流分级处理设备，由于对过滤框架进行改进，通过转动把手、转杆、螺纹杆、螺纹套、套管、横板，弹簧、圆块短杆和插销等装置，能够达到清洗过滤网过程中不用拆卸，就能让过滤网清洗干净的效果。
(2)、该皮革污水处理分流分级处理设备，由于对过滤框架进行改进，在过滤框架与短杆相对应的位置增加橡胶垫，能够达到保护过滤框架，使过滤框架的使用寿命增加的效果。
